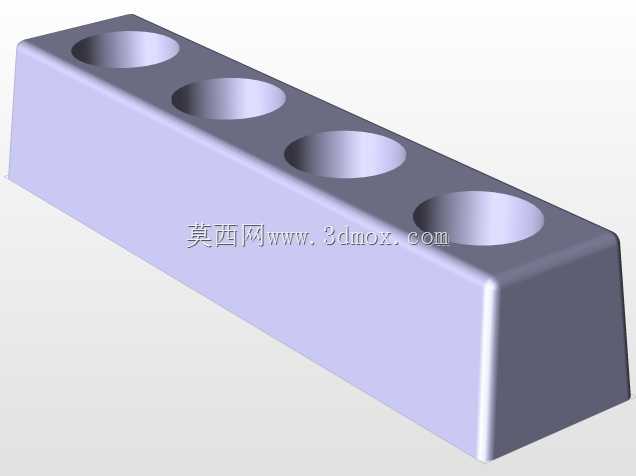

四孔长条形通讯连接基座结构设计

　　在通讯设备的内部布线与模块固定场景中，这类长条形多孔基座是十分常见的结构连接件，主要承担通讯线路的端头固定、模块间的间距保持以及线缆走向规整的作用，常见于程控交换设备、通讯配线架以及小型信号转接装置的内部安装位。从结构设计逻辑来看，整体采用长方体切角造型，两端的斜切处理并非单纯的外观修饰，更多是考虑到安装时的避让需求——在通讯机柜内部密集排布的安装槽位中，边角做斜切处理可以避免安装时与相邻槽位的卡扣、凸起结构发生干涉，同时也能在人工插接配件时减少锐角剐蹭的风险，提升装配操作的便利性。四个等距排布的沉孔是整个零件的核心功能结构，孔位的中心距严格匹配通讯行业通用的接线端子安装间距，每个沉孔的深度设计刚好可以容纳标准规格的接线端子护套，

　　避免端子突出基座表面造成的线路挤压，同时沉孔的内壁做了微小的拔模斜度，既满足注塑成型的脱模要求，也能让端子插入时具备一定的自定位效果，不需要额外的导向结构就能快速对准安装位。基座的底部设计为平整平面，没有额外的凸起卡扣结构，这是考虑到该类基座的安装场景多为胶粘或者螺丝锁附在机柜的绝缘安装板上，平整的底面可以保证粘接时的接触面积足够，锁附螺丝时也不会因为底面不平导致基座受力翘曲，影响上方孔位的同轴度。从安装边界来看，零件的整体长度适配标准6S规格的通讯安装槽位宽度，宽度方向的尺寸刚好可以卡入槽位的导向滑槽中，不需要额外的固定件就能实现初步的预定位，高度方向的尺寸控制在不超过相邻层板间距的三分之一，预留出足够的线缆弯曲空间，

　　避免线缆在孔位出口处过度弯折导致线芯断裂。在材质选择的适配性上，该结构默认采用阻燃ABS工程塑料，壁厚设计均匀控制在2mm左右，既满足通讯设备的阻燃等级要求，也能在注塑成型时避免出现缩痕、缺料等缺陷，四个孔位之间的连接筋厚度与主体壁厚保持一致，不会因为局部壁厚过大产生内部应力集中，长期在通讯设备的工作温度区间内使用也不会出现形变开裂的问题。实际使用过程中，这类基座可以同时固定四路通讯接线端子，孔位之间的隔断结构可以避免相邻线路之间的信号干扰，同时也能在单路端子维护时不影响其他线路的连接状态，相比零散的单个端子固定座，这种一体化的长条基座可以大幅提升内部布线的规整度，减少装配时的零件清点、定位工作量，也能降低后期维护时的线路排查难度。

　　在结构细节处理上，基座的所有棱边都做了R0.5的圆角处理，避免注塑成型时的锋边问题，也能防止安装过程中割伤线缆绝缘层，孔位的入口处做了微小的倒角，方便端子快速插入，即使在视线不佳的机柜内部操作，也能凭借倒角的导向作用完成端子插接。
