带侧孔圆柱端铰接旋转连接构件

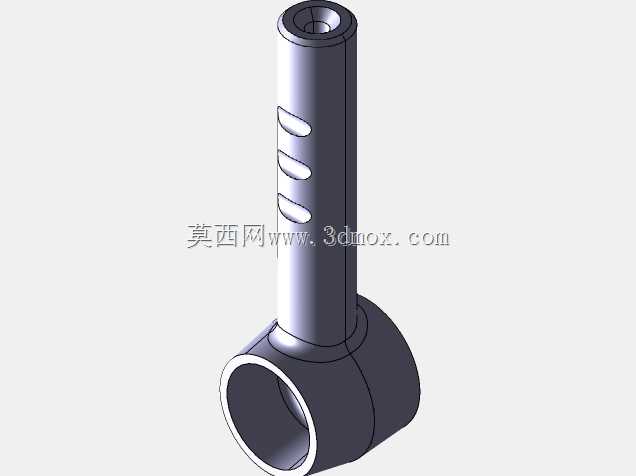

　　该构件属于铰接类旋转连接五金件，主要应用于需要实现单轴往复旋转、同时传递一定径向载荷的机械连接场景，常见于小型工装夹具的活动臂连接、门窗启闭联动结构、轻工设备的连杆传动节点、手动工具的转动连接部位，也可作为小型自动化设备中摆臂组件的铰接端使用，适配需要限制轴向窜动、同时允许绕杆身轴线做定角度转动的装配需求。从结构设计来看，构件一端为带内孔的筒状铰接端，内孔为光孔设计，可穿入固定销轴实现与基座的铰接，筒状端部的壁厚做了均匀加厚处理，能够承受铰接部位的径向挤压载荷，避免长期转动过程中出现端部开裂、孔位磨损失圆的问题；杆身部分为等直径圆柱结构，靠近铰接端的杆身表面设置了四道等距分布的环形凹槽，

　　凹槽的作用一方面是在装配时嵌入卡簧或者限位挡圈，实现杆身与外接套件的轴向定位，另一方面也可以作为润滑脂的存储槽，在杆身与配套轴套做相对转动时，凹槽内留存的润滑脂可以持续为摩擦面提供润滑，降低转动过程中的磨损速率，延长构件的使用寿命。杆身的末端为封闭的小圆头结构，中心位置设置了细小的定位凹孔，该凹孔可在装配时与外接构件的定位凸点配合，避免杆身插入配套套件时出现周向转动错位，同时小圆头的导向设计也能降低杆身插入轴套时的对位难度，提升装配效率。从安装边界来看，铰接端的外圆直径大于杆身直径，形成了天然的轴向限位台阶，装配时该台阶面可直接抵接在基座的安装面外侧，不需要额外加装轴套做轴向限位，能够减少装配零件数量，降低整体结构的复杂度；

　　杆身的长度尺寸经过匹配设计，插入配套轴套后，末端的定位凹孔刚好与轴套端部的定位结构对齐，四道环形凹槽的位置也对应轴套上的卡簧安装位，不需要现场做二次裁切或者修配，可直接完成装配。设计过程中针对铰接部位的受力特性做了结构优化，铰接端与杆身的过渡位置采用了大圆角过渡，避免应力集中导致的断裂问题，所有棱边都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少零件装配过程中与相邻构件的卡滞问题。该构件的转动配合面均采用了同轴度公差约束，铰接端内孔与杆身外圆的同轴度控制在合理范围内，保证转动过程中不会出现偏心卡滞的情况，杆身外圆的尺寸公差按照间隙配合要求设计，与标准轴套配合时可以获得合适的转动间隙，

　　既不会因为间隙过大导致转动晃量超标，也不会因为间隙过小出现转动卡涩、润滑不足的问题。在实际应用中，该构件可替代传统的光轴销轴加铰接端座的分体式结构，将两个功能集成在单一零件上，减少了装配环节的零件数量，降低了整体结构的装配误差累积，同时一体化的结构也具备更好的结构强度，能够承受比分体式结构更大的冲击载荷，适合在有频繁往复转动、存在一定振动的工况下使用。针对不同的使用场景，该构件的铰接端内孔可适配不同直径的固定销轴，杆身的环形凹槽尺寸也可根据配套卡簧的标准尺寸做对应调整，不需要改动整体的结构布局，具备较好的通用性，可覆盖多数小型铰接旋转节点的使用需求。
