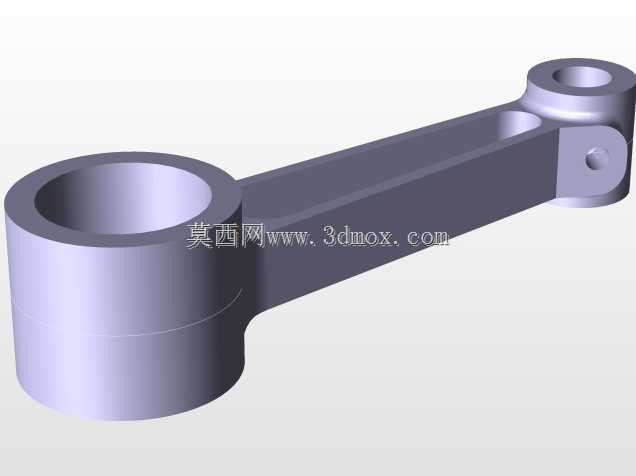

双筒连接支撑类机械构件三维结构设计

　　该类双筒连接支撑构件，多应用于需要实现两个不同轴线管路、轴件之间刚性连接同时承担支撑载荷的工业场景，常见于流体输送管路系统、轻型传动机构的中间支撑段、小型设备的机架连接部位，在轻工生产线、小型动力传输单元、低压流体管网中都能见到这类结构的应用。从实际使用需求来看，这类构件首先要承担两端连接部件的径向与轴向载荷，同时要保证两端筒状结构的同轴度、位置度符合装配要求，避免连接后出现管路憋压、轴件卡滞的问题。设计这类构件时，首先要确定两端筒孔的公称尺寸，根据所连接的管路外径或者轴件直径确定内孔的配合公差，如果是用于流体输送场景，内孔表面粗糙度要控制在Ra1.6以下，减少流体阻力，同时筒壁厚度要根据工作压力计算，

　　低压工况下壁厚取连接管径的1/8到1/6即可，高压场景则需要额外做壁厚校核，增加加强筋结构。中间的支撑连接部分，采用了工字形截面的筋板结构，这种设计相比实心支撑结构能减重40%以上，同时在垂直于两个筒孔轴线连线的方向上，抗弯截面系数并不会出现明显下降，能很好应对工作过程中产生的侧向弯矩。两端的筒状结构外侧做了圆弧过渡处理，避免应力集中在筒身与筋板的连接位置，在实际建模过程中，过渡圆角的半径不能小于筋板厚度的1/3，否则在受冲击载荷时，连接位置很容易出现应力开裂。从安装边界来看，这类构件两端的筒孔轴线平行度公差要控制在0.05mm以内，两端筒孔的中心距偏差不能超过±0.1mm，否则装配时会出现强制对接的情况，

　　长期运行会产生额外的装配应力，缩短构件使用寿命。构件的整体高度要根据安装空间的预留尺寸确定，安装时两端筒孔分别与对接的管路或者轴件采用间隙配合或者过渡配合，根据使用场景选择焊接、法兰连接或者顶丝固定的方式完成装配。在结构优化过程中，要注意筋板的布置方向，工字形筋板的腹板要正对主要受力方向，让腹板承担主要的压应力与拉应力，翼缘部分承担弯曲载荷，这样能最大化材料的利用率。如果应用在有腐蚀的工况下，构件外表面要做喷塑或者镀锌处理，内孔如果接触腐蚀性流体，还要做内衬防腐层的设计，建模时要预留出防腐层的厚度空间，避免处理后内孔尺寸变小无法装配。对于有轻量化要求的场景，可以在筋板的非主要受力位置开设减重孔，但减重孔的边缘必须做倒角处理，

　　避免孔边出现应力集中，同时减重孔的总面积不能超过筋板面积的30%，否则会大幅降低构件的整体刚度。这类构件在实际选型时，首先要确认两端连接部件的尺寸、工作载荷的大小与方向、安装空间的限制，再对应调整构件的筒孔直径、中心距、整体高度以及筋板厚度，不需要完全照搬标准件尺寸，可以根据实际工况做参数化调整，三维建模时可以将筒孔直径、中心距、筋板厚度、整体高度设置为可变参数，后续同类型不同规格的构件只需要修改参数就能快速生成模型，大幅提升设计效率。建模过程中要注意拔模角度的设置，如果采用铸造工艺生产，拔模角度控制在1°到3°之间，根据铸造材质的不同做调整，铸钢材质拔模角度取小值，铸铁材质可以适当加大；如果采用机加工方式生产，不需要设置拔模角度，但要在所有锐边位置做0.5mm的倒角，避免加工后锐边割伤装配人员，同时去除加工毛刺。在受力校核环节，要重点模拟两端筒孔受径向载荷时的整体变形量，变形量要控制在0.02mm以内，保证连接后的部件运行精度，同时校核连接位置的最大应力，确保最大应力值低于所选材料屈服强度的1/3，满足长期运行的强度要求。
