管道式轴流排风装置结构设计

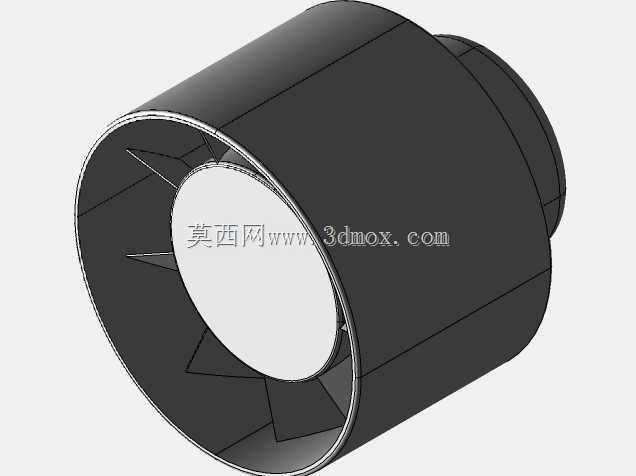

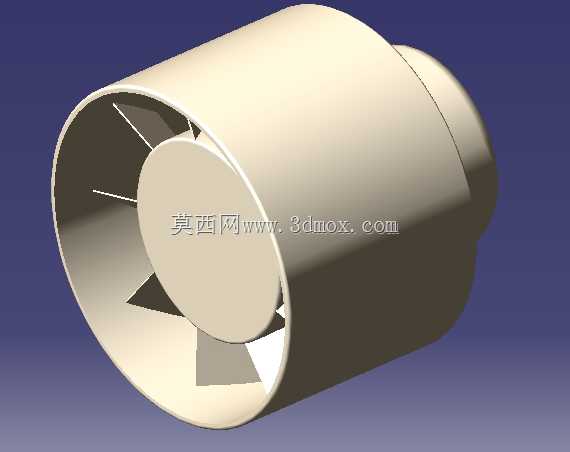

　　在民用厨卫通风、小型工业工位换气、密闭柜体散热以及狭小空间气流置换场景中，直筒式轴流排风装置是最常见的末端气流驱动部件。本次梳理的这款圆筒形排风结构，整体采用同轴直列布局，外壳为等径直筒段搭配尾部渐缩导流端盖，前端进风面内置中心轮毂与径向支撑筋，轮毂内部预留驱动电机安装腔，支撑筋之间形成通流截面，叶片沿轮毂周向布置，气流从前端大开口进入，经叶片做功后从尾部导流端导出，整体结构紧凑，无需复杂外接风道转接即可嵌入圆形通风管路或墙体开孔内使用。

　　从实际工程选型角度看，这类排风装置的核心约束首先是安装边界。直筒外壳的外径是匹配预埋穿墙套管、圆形通风软管或者设备柜体开孔的首要尺寸，建模时需严格控制筒身外圆的公差带，外壳外壁可预留环形定位台阶，安装时将筒身推入预设开孔后，通过台阶端面与墙面或柜壁贴合限位，避免装置整体向风道内窜动。尾部渐缩段的作用并非单纯做外形收束，渐缩内壁可以将叶片出口处的紊流气流逐步收拢，降低气流突然扩压带来的沿程阻力，同时缩小尾部出风截面的径向尺寸，避免装置尾部与后方布线、柜体内部其他元器件发生干涉。前端面的中心轮毂直径需要和内置驱动电机的外径匹配，轮毂朝向进风侧的端面做圆弧钝化处理，减少进气正面的涡流死区，连接轮毂与筒体内壁的径向支撑筋通常设置3到6根，筋板沿气流方向做薄型流线化处理，在保证轮毂支撑刚性的前提下尽可能减小支撑结构对进风通流面积的遮挡。

　　结构设计过程中需要平衡多个互相制约的参数：如果支撑筋数量过多、筋板厚度过大，进气侧的有效通流面积会被明显挤占，进风风速局部升高，产生额外的风噪与阻力损失；如果支撑筋数量过少、筋板截面过薄，电机运行时的振动会通过单薄的筋板传递到整个筒体，长期运行后筋板与筒体、轮毂的连接位置容易出现疲劳开裂，因此筋板通常采用和筒体、轮毂一体成型的工艺方案，材质多选用ABS阻燃塑料或者薄钢板冲压焊接，一体结构既可以省去后续装配紧固件的工序，也能避免连接松动带来的振动异响。叶片的型线设计直接决定排风效率，叶片采用小弦长、大安装角的轴流叶型，适合低风压、大流量的通风工况，叶片前缘朝向进风侧做圆滑过渡，后缘适度减薄，气流沿叶片型面流动时可以平稳获得轴向动能，叶片与筒体内壁之间保留均匀的径向间隙，间隙过大会导致叶片顶部气流回流，降低排风效率，间隙过小则会因为部件加工误差、运行振动偏移出现叶片刮蹭筒壁的故障。

　　在不同应用场景下，该结构可以做针对性适配：用于厨卫排气时，筒身内壁可预留止口卡槽，前端加装防护格栅，避免异物或者蚊虫进入风道，尾部可对接止回阀结构，防止室外气流倒灌；用于电气柜散热时，外壳外壁可增加固定耳座，通过螺栓直接将装置锁固在柜体面板开孔处，轮毂内部的电机选型匹配柜体散热所需的风量，支撑筋内部可走电机引线，避免引线暴露在通流区域被气流吹动磨损；用于小型工位局部排风时，筒身两端可预留软管插接台阶，直接对接柔性通风波纹管，将焊接烟尘、少量挥发废气导向室外。建模过程中需要重点核查内部运动部件与固定结构的间隙：叶片旋转扫掠形成的圆柱面和筒体内壁全程保持均匀安全距离，电机装入中心轮毂后，电机轴向两端不超出轮毂端面，尾部渐缩端盖和电机后端预留散热间隙，避免端盖贴死电机外壳影响散热。整机没有复杂的传动结构，动力直接由内置电机输出轴连接叶片，传动链路短，故障点少，日常维护仅需定期清理叶片表面积聚的油泥、灰尘，即可保持通流效率，这类结构凭借安装便捷、占用空间小、适配场景广的特点，在各类低压通风换气场合得到广泛应用。
