CSWA认证考试练习用异形结构块

　　这类异形结构块是机械设计技能考核场景中常用的实训载体，主要用于考察建模人员对草图绘制、特征拉伸、切除、几何约束添加等基础建模操作的掌握程度，同时也能检验从业者对工程图尺寸标注、形位公差理解的扎实程度。在日常的机械设计岗位招聘、技能等级认定、院校机械类专业实操考核中，这类结构件常作为入门考核题目出现，因为它没有复杂的曲面特征，所有结构都可以通过基础的拉伸、切除命令完成，但又通过多段台阶、斜切面、凹槽的组合，要求建模者具备清晰的建模逻辑，能合理选择草图基准面，规划特征创建顺序，避免出现特征冗余、约束冲突的问题。

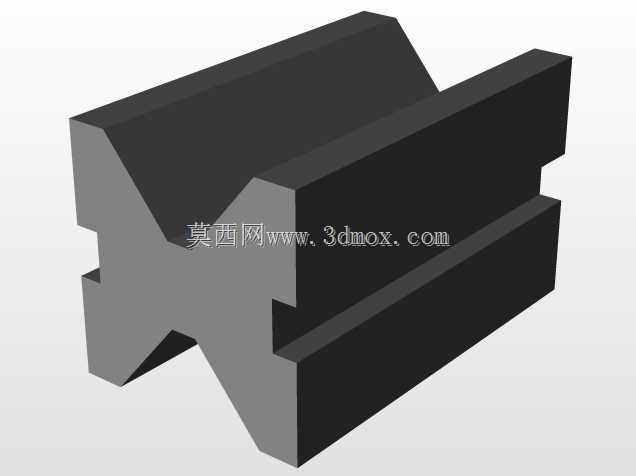

　　从结构本身来看，这个零件整体为块状基体，一侧设计有V型定位槽结构，这类槽型结构在实际工业场景中常被用于轴类零件的装夹定位，能够适配不同直径的圆柱类工件，保证装夹时的同轴度；基体侧面设计有通长的矩形凹槽，这类凹槽既可以作为安装导向槽，与设备上的导轨配合实现滑动定位，也可以作为减重槽，在不影响零件整体结构强度的前提下降低零件自重，减少材料消耗。零件上的多个垂直台阶面，既可以作为装配时的定位基准面，也可以作为其他功能组件的安装贴合面，保证装配时各组件的位置精度。

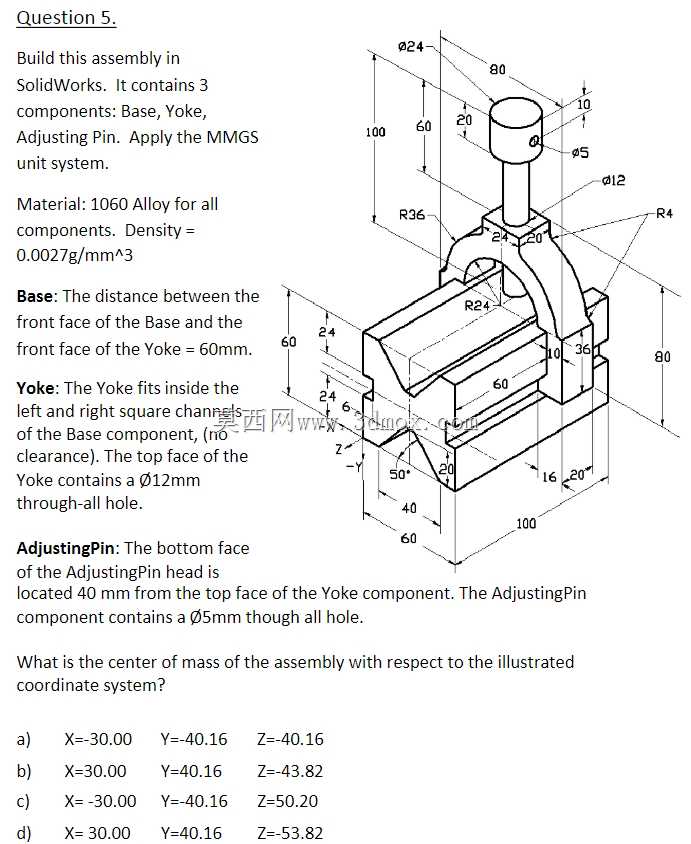

　　设计这类考核用零件时，首先要明确考核的核心知识点，比如这个零件重点考察的是对称约束、平行约束、垂直约束的合理使用，以及拉伸特征的深度控制、切除特征的范围选择。建模时首先要选择零件的最大投影面作为第一草图基准面，绘制零件的外轮廓，通过添加对称约束保证左右两侧结构的对称性，避免后续建模出现尺寸偏差；完成基体拉伸后，依次创建V型槽、侧面凹槽、台阶面等特征，每一步特征创建都要选择合适的草图基准，尽量减少不必要的参考基准创建，保证特征树的简洁清晰，方便后续的参数修改。

　　从安装边界来看，这类零件作为考核样件时，所有尺寸都严格按照CSWA考试的公差要求设定，各配合面的尺寸公差控制在±0.02mm范围内，保证建模完成后质量属性测量的数值与标准答案一致；如果将这类结构应用到实际工装场景中，V型槽的角度通常设置为90度，槽口的倒角尺寸根据装夹工件的直径范围调整，侧面导向槽的宽度公差按照H7级精度设计，与导轨配合时间隙控制在0.01-0.03mm之间，保证滑动顺畅无卡滞。零件的整体长宽高比例经过合理设计，既不会因为尺寸过大导致建模操作繁琐，也不会因为尺寸过小导致特征细节难以辨识，非常适合入门级建模人员练习基础操作，熟悉三维建模软件的操作逻辑，养成规范的建模习惯。在实际的建模练习过程中，练习者可以通过对这个零件的反复建模训练，掌握基准选择、特征顺序规划、尺寸标注规范等核心技能，为后续复杂装配体、工程图的创建打下扎实的基础，这类看似简单的块状零件，其实涵盖了机械三维建模中80%以上的基础操作要点，是新手入门阶段不可多得的练习载体。
