L型带孔折弯安装固定连接支架结构

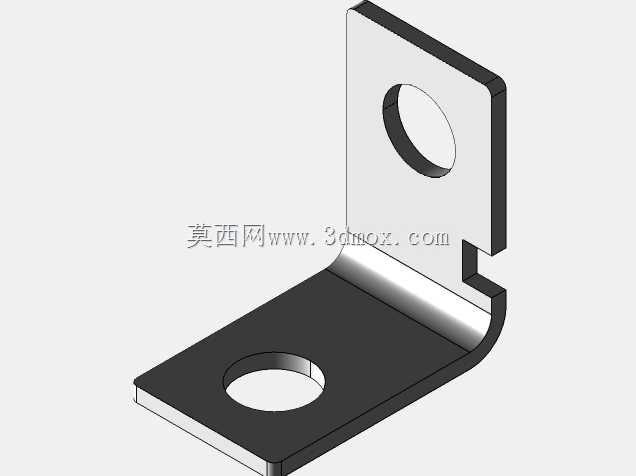

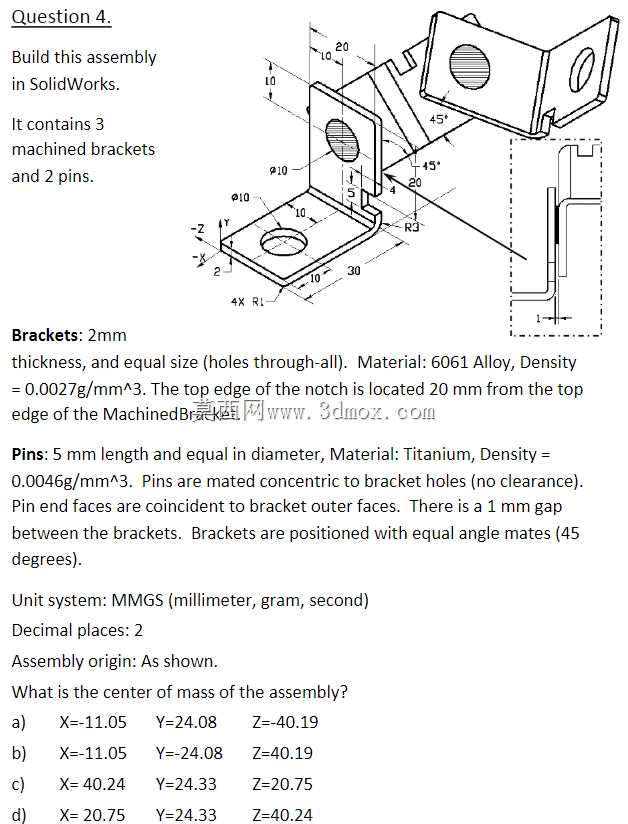

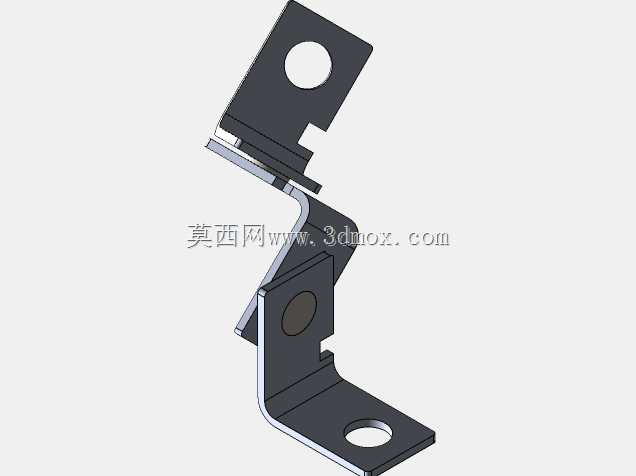

　　这类L型折弯支架是工业装配场景里极为常见的通用连接构件，日常在通讯设备机柜内部走线固定、小型电子模组安装、低压电气元件壁挂、轻型传感组件定位等场景中都能见到它的身影，核心作用是实现两个垂直安装面之间的刚性过渡连接，替代零散的垫块、角码拼接方案，减少装配环节的零件数量，降低现场安装的对位难度。从结构设计逻辑来看，该零件采用等厚钣金折弯成型，两个互相垂直的安装臂分别对应两个待连接的基准面，每个臂面都预制了圆形安装过孔，孔位的中心距到折弯边的距离经过严格校核，既保证安装螺栓有足够的扳手操作空间，也避免孔位过于靠近折弯圆角导致安装时螺栓头与折弯R角发生干涉。折弯处采用了适配板材厚度的内R角设计，既不会因为R角过小造成折弯处应力集中、

　　出现钣金开裂隐患，也不会因为R角过大导致两个安装面贴合时出现缝隙，影响连接刚性。零件的两个安装臂长度做了差异化设计，长臂对应需要更大调节余量的安装侧，短臂对应空间紧凑的固定侧，能够适配多数柜内狭窄安装位的边界要求，安装时不需要额外对支架进行裁切修改。从安装边界来看，该支架的整体外轮廓尺寸控制在小型安装件的常规范围内，厚度适配常规M4-M5规格的紧固件，安装孔的直径预留了合理的装配公差，允许两个连接面之间存在小幅的位置偏差，降低安装时的对位精度要求，即使是现场手工安装也能快速完成对位锁紧。零件的边缘做了去毛刺处理，不会在装配过程中划伤操作人员或者相邻的线缆、元件表面，折弯后的两个平面平面度控制在合理范围内，锁紧后不会出现翘边、

　　虚接的情况，能够长期保持稳定的连接强度，承受常规的静态载荷与小幅振动载荷，不会因为设备运行过程中的轻微震动出现连接松动。在建模过程中，这类零件需要重点关注钣金折弯系数的设置，保证展开后的下料尺寸准确，折弯后两个孔位的相对位置符合设计公差要求，同时要注意折弯止裂槽的合理设置，避免折弯处出现材料撕裂的问题，孔位的设计要兼顾紧固件的穿入空间与连接强度，不能因为孔位距离边缘过近导致安装时板材出现变形。这类支架虽然结构简单，但是在设备装配环节的作用不可替代，合理的结构设计能够大幅提升装配效率，降低后期维护的拆装难度，同时保证连接部位的长期可靠性，避免因为连接失效导致的设备故障。
