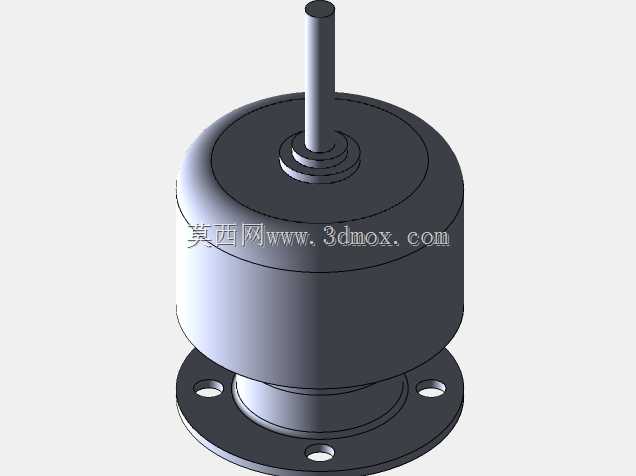

EMAX CF2822外转子无刷直流电机结构

这款外转子无刷直流动力部件，常被应用在小型航模、桌面级小型动力传动装置、微型实验载具的动力输出场景中，作为核心动力输出单元，它依靠外转子结构的转动惯量优势，能在运转时保持更稳定的扭矩输出特性，适配螺旋桨类负载的直接驱动需求，省去额外减速结构带来的传动损耗与装配复杂度。从结构设计来看，整体采用圆柱式主体布局，输出轴从端盖中心位置伸出，轴段做了阶梯限位设计，能够直接适配对应孔径的螺旋桨或者小型传动轮，轴伸长度刚好满足常规桨座的锁紧安装需求，不会出现轴段过长干涉桨罩、或是过短无法可靠锁紧的问题。底部带安装法兰的结构设计，法兰盘上均匀分布三个安装通孔，安装孔的位置度公差控制在合理范围内，能够直接通过螺栓固定在设备的安装基座上，法兰与主体衔接位置做了过渡圆角处理，既可以减少装配时的应力集中，也能避免锐边划伤安装接触面。主体外壳作为外转子的组成部分，采用薄壁圆柱结构，在保证结构强度的前提下尽可能控制整体重量，适配对自重敏感的航模类应用场景，定子部分集成在主体内部，出线位置从底部法兰中心区域引出，方便布线时顺着安装基座的走线槽排布，不会和转动的外转子部分产生干涉。在实际选型装配时，需要注意安装边界的预留：主体圆柱段的外径决定了安装位的最小开孔尺寸，输出轴的径向跳动公差控制在适合高速运转的范围内，不会因为高速转动带来过大的振动，法兰盘的厚度也适配常规的减震垫安装空间，不需要额外加工沉台来容纳法兰结构。这类无刷动力结构和传统有刷电机相比，没有碳刷磨损的问题，长时间运转的可靠性更高，适合需要持续动力输出的小型设备场景，建模时还原了各个装配台阶的细节、安装孔的相对位置、轴段的阶梯尺寸，能够直接用于设备的整体装配干涉检查，也可以作为同类动力部件选型时的结构参考，核对安装尺寸是否匹配自身的设备结构，避免选型时出现安装位不匹配、轴伸长度不合适、转动部分和周边结构产生干涉的问题。在做小型动力设备的结构布局时，这类外转子电机的重心位置靠近安装法兰一侧，装配后整体的重心稳定性更好，不会因为动力端重心过偏带来设备运行时的额外振动，外壳的圆柱面也可以作为安装定位的基准面，和安装座的定位止口配合，保证输出轴和设备传动部分的同轴度要求。
