垂直起降固定翼三角翼无人机结构设计

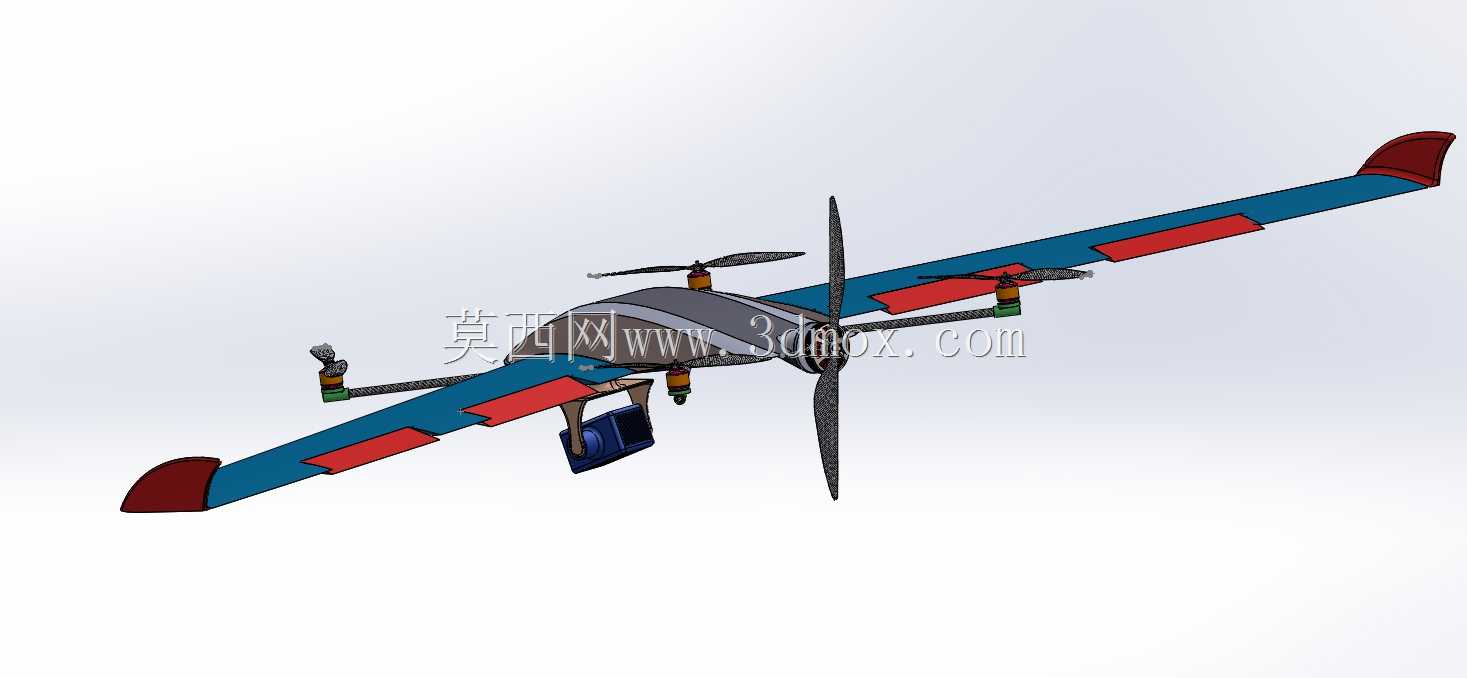

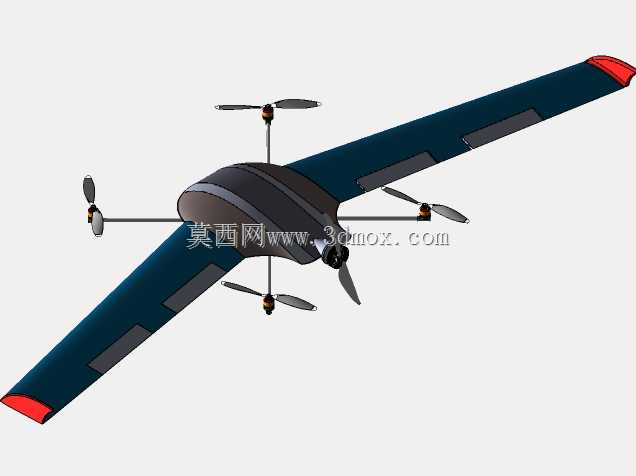

　　布置位置严格匹配整机重心投影点，避免升力偏心带来的起降阶段姿态修正负担；另有一组同规格电机作为万向节驱动动力，配合云台结构实现任务载荷的姿态稳定调整。整机机翼采用三角翼布局，翼尖设置上翘翼尖结构，既能够降低翼尖涡流诱导阻力，提升巡航阶段的升阻比，也能在大迎角飞行阶段延缓翼尖失速，提升低速飞行的操控裕度。机翼主体采用平直翼型设计，加工装配难度低，结构刚度易保证，展弦比设置兼顾巡航效率与结构重量控制，机翼内部预留走线槽与设备安装腔，可将电调、供电线路等部件内置，降低飞行阶段的气动阻力。飞控系统搭载Storm32三轴稳定器的平置安装架，安装位位于整机重心正下方的机身腹部区域，安装架预留通用安装孔位，可适配不同规格的飞控减震安装需求，这款垂直起降三角翼飞行器的结构设计，核心是解决固定翼航模起降场地受限的痛点，在常规三角翼固定翼布局基础上整合多旋翼垂直升力组件，无需跑道即可完成起飞、悬停、降落全流程作业，同时保留固定翼飞行阶段的长航时、高巡航效率优势，适配小范围航测、定点巡检、低空航拍等多类作业场景。从动力系统布局来看，主推进动力选用5010规格360KV无刷电机，搭配15x55规格螺旋桨，巡航阶段提供前飞推力，该KV值适配大尺寸螺旋桨的低转速大扭矩输出特性，能在固定翼平飞阶段维持较高的推进效率，降低动力系统能耗。垂直升力组件与姿态调整动力选用2212规格1000KV无刷电机，其中多组升力电机沿机翼展向对称布置，起降阶段提供整机垂直升力，

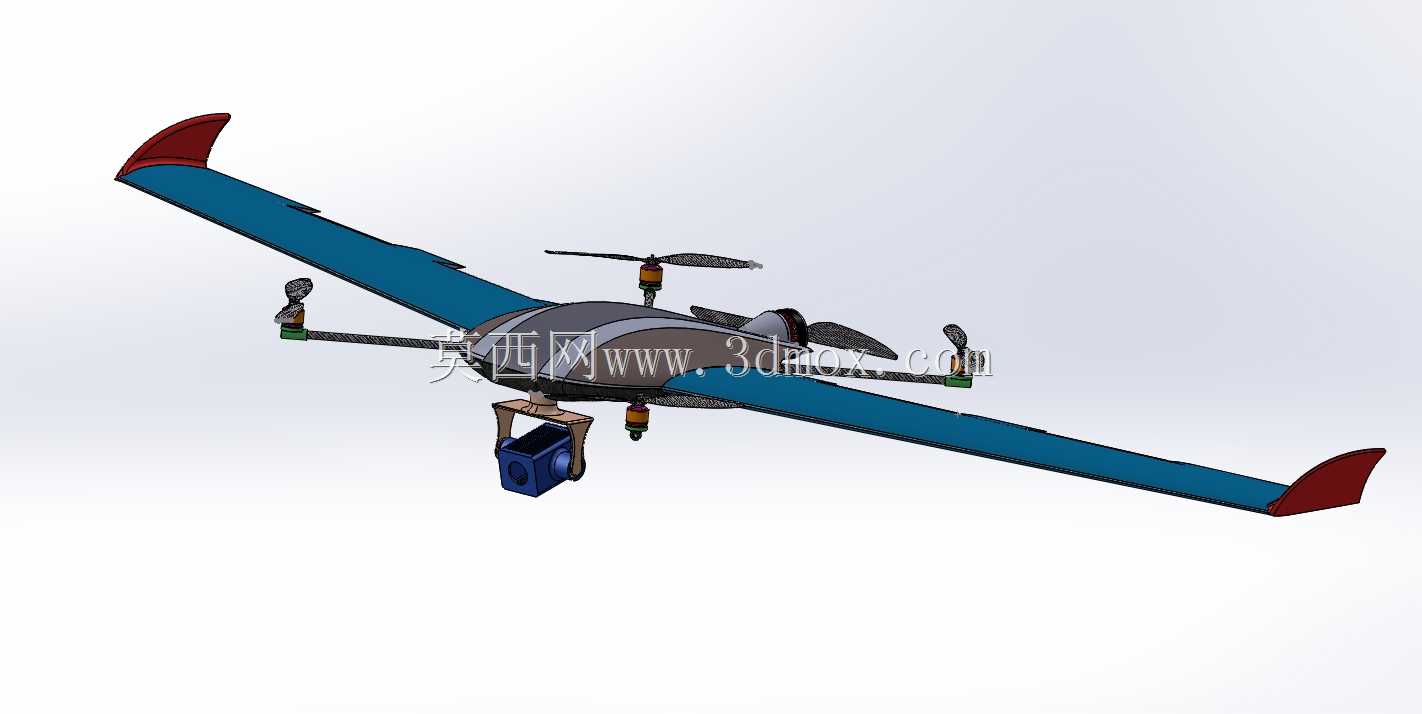

　　降低飞控受机身振动的干扰，保证垂直起降阶段的姿态解算精度与飞行稳定性。任务载荷端预留索尼FCB-EV7520A摄像头的安装接口，该摄像头具备30倍变焦与防雾功能，安装位设置独立的减震云台结构，通过万向节电机驱动实现俯仰、横滚方向的姿态补偿，保证航拍、巡检作业过程中画面的稳定性，即使在固定翼巡航阶段遇到气流扰动，也能维持载荷视角稳定。从安装边界来看，整机垂直升力电机的安装座采用快拆结构设计，与机翼主梁通过螺栓连接，维护时可快速拆卸更换电机或螺旋桨；主推进电机安装于机身尾部的动力舱内，动力舱设置散热导流槽，利用飞行阶段的迎面气流为电机与电调散热，避免长时间大推力输出下的动力系统过热。起落部分采用轻量化滑橇结构，配合垂直起降功能，

　　无需轮式起落架即可在平整草地、硬质路面完成起降，滑橇结构采用高强度轻质材料制作，着陆时可吸收部分冲击能量，保护机身腹部的任务载荷与飞控设备。整机重心控制严格落在机翼平均气动弦长的30%位置附近，垂直升力的合力作用点与重心重合，悬停阶段无需额外的姿态修正力矩即可维持稳定，平飞阶段的纵向静稳定性也能得到保证，降低飞控的调校难度。机翼与机身的连接采用插接式结构，主梁选用碳纤维管材提升结构刚度，外覆轻质蒙皮保证气动外形连续，机翼前缘做加厚处理，提升轻微碰撞下的结构抗损能力。所有电气线路沿机翼内部的走线槽布置至机身中心的设备舱，设备舱内部分层布置供电电池、飞控、电调等部件，各部件通过魔术贴与减震泡棉固定，既方便维护时快速更换部件，

　　也能过滤飞行阶段的振动传递。垂直起降阶段，多组升力电机同步工作提供升力，飞控通过实时调整各升力电机的转速差实现姿态控制，待爬升至预定高度后，主推进电机启动逐步加速，升力电机转速逐步降低，完成多旋翼模式到固定翼模式的平滑过渡；降落阶段则反向执行该流程，主推进电机逐步减速，升力电机逐步提升转速接管姿态控制，最终实现垂直定点降落。这种动力切换逻辑对结构安装精度要求较高，各升力电机的安装平面需严格保持水平，推力线需与机身轴线垂直，避免模式切换过程中出现不必要的姿态偏移；主推进电机的推力线需与机身轴线平行，且高度与整机重心接近，避免大推力输出时产生额外的俯仰力矩，增加飞控的修正负担。云台部分的万向节结构采用轻量化设计，驱动电机与摄像头安装架同轴布置，减少传动间隙带来的姿态误差，云台的转动范围覆盖俯仰方向-90度到+30度，可满足正射航拍、前视巡检等不同视角的作业需求，云台与机身的连接部位设置减震球，过滤机身动力系统产生的高频振动，避免画面出现果冻效应。
