拉杆式液压油缸三维结构设计

　　该三维结构对应工业现场常见的四拉杆式液压油缸，属于液压系统中将压力能转换为直线往复机械能的核心执行元件，在机床夹具、压装工位、自动化生产线推拉机构、工程机械辅助动作回路以及各类需要稳定直线推力的设备中广泛使用。区别于焊接缸和螺纹缸，拉杆式结构依靠四根贯穿前后端盖的长拉杆提供预紧力，把缸筒夹持在两端盖之间，拆装维护时只需松开拉杆端部螺母即可更换密封件、检修活塞，在中小缸径、中低压常规工况下维护便利性十分突出。

　　从实际用途看，这类油缸承担的是受控直线驱动任务：压力油从油口进入无杆腔时，活塞杆向外伸出，输出推力完成工件夹紧、模具顶出、物料推送、平台举升等动作；换向之后压力油进入有杆腔，活塞杆回缩，机构复位。模型中缸体侧面标注的液压油缸字样也明确了其元件属性，整体结构围绕密封、承压、导向和安装四个核心需求展开。

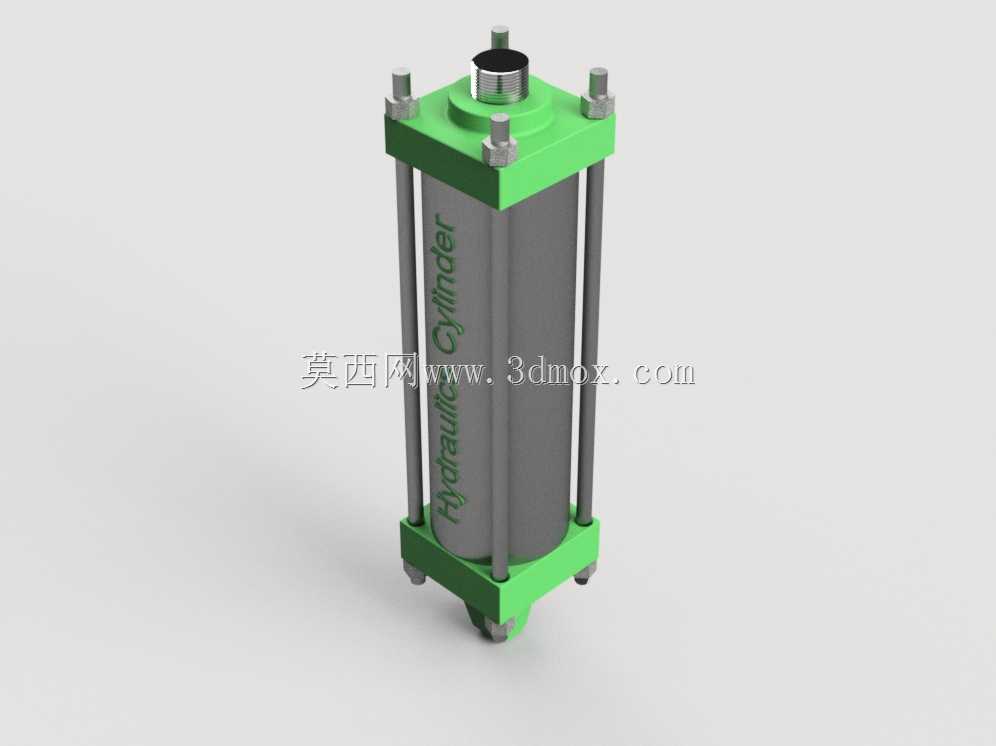

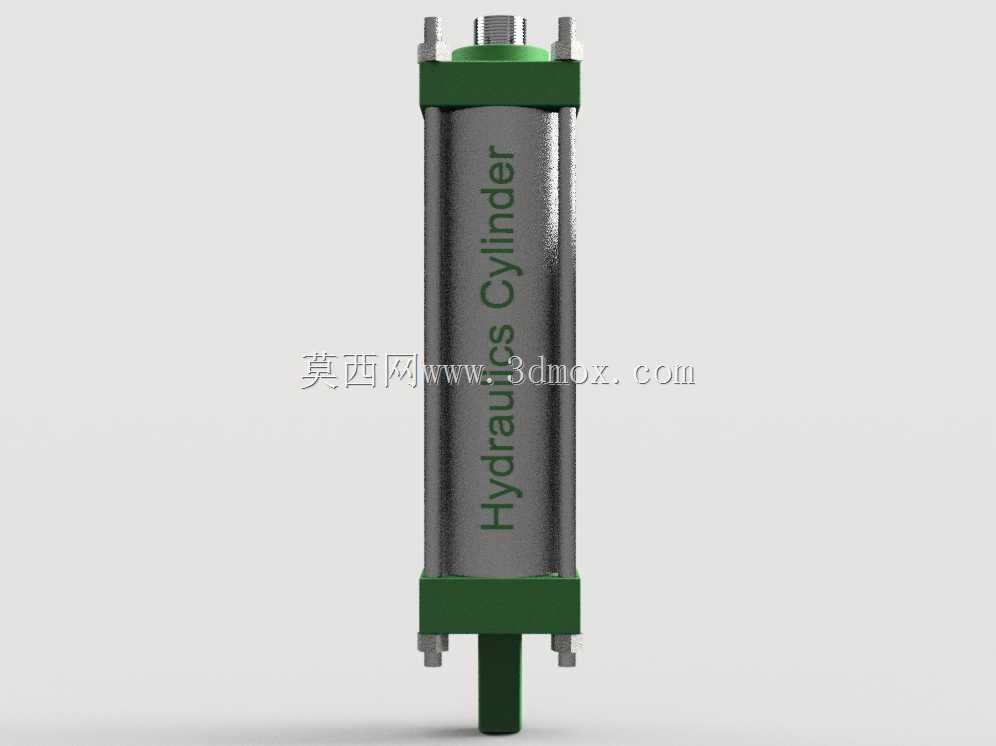

　　结构组成上，模型完整还原了缸筒、前后端盖、活塞杆、四根拉紧杆、端部锁紧螺母以及进出油口接口。绿色部分为前后端盖，端盖不仅承担缸筒轴向定位，还集成了密封安装槽、活塞杆导向孔以及拉杆穿过孔；中间灰色圆柱段为缸筒内壁，是活塞往复运动的腔室，内孔表面需要较高的尺寸精度和较低的粗糙度，以减少密封件磨损、降低内泄漏。活塞杆从前端盖中心伸出，顶端加工有外螺纹接口，用于和负载接头、耳环或法兰连接件装配，把油缸输出力传递到执行机构。

　　四根拉杆沿缸筒外周均匀布置，这种布局使端盖受力对称，缸筒圆周方向压紧力分布均匀，避免局部密封压合不实导致渗油。拉杆两端通过螺母锁紧，装配时需要按对角顺序分次拧紧，保证端盖平行度，防止缸筒受偏载。底部端盖下方可见铰接式安装支点，说明该油缸支持尾部摆动安装，工作过程中可以随负载运动产生小角度摆动，补偿机构轨迹偏差，降低活塞杆侧向弯矩；这类安装方式常见于摆臂驱动、翻转夹具和顶升连杆机构。

　　设计思路上，拉杆油缸优先保证的是活塞杆的受载对中性。前端盖内部通常设置导向套，为活塞杆提供径向支撑，导向长度需要和行程、侧向力匹配，过短会导致活塞杆悬臂量大、容易拉伤密封，过长则增加整机长度。活塞位于缸筒内部，和活塞杆连接，外周安装活塞密封与耐磨环，把两腔隔开；端盖与缸筒端面之间设置静密封，活塞杆伸出位置设置防尘圈、杆密封和缓冲相关结构，阻止外界粉尘、切削液进入缸内，同时防止液压油外漏。

　　外形尺寸与安装边界方面，这类油缸的外包络尺寸由缸径、行程和安装形式共同决定。径向边界不能只看缸筒外径，还要计入四根拉杆及外侧螺母所占的轮廓空间，设备布局时若相邻构件贴近缸体，必须按拉杆螺母的最大外圆预留间隙，避免装配干涉。轴向尺寸则要区分伸出总长和缩回总长：缩回状态下，长度包含后端盖厚度、缸筒长度、前端盖厚度以及活塞杆外露和端头连接长度；伸出状态下，轴向占用空间额外增加一个工作行程，选型校核时必须按设备最大开口度确认行程终点不会和周边结构碰撞。底部铰接安装需要匹配销轴直径和铰点宽度，铰接中心到活塞杆顶端接口中心的距离是机构运动学校核的关键尺寸，直接决定摆臂角度和推程位置。

　　工程建模时，缸筒、端盖、活塞杆适合采用同轴回转体思路搭建，再阵列生成四根拉杆和螺母；油口位置、扳手空间、密封槽截面和安装孔位都需要单独细化，因为这些特征直接影响后续管路接头装配和现场维护。若用于整机虚拟调试，还需把活塞杆设置为可沿轴向运动的部件，验证全行程中与夹具、工件、机架之间的间隙，尤其在伸出末端关注活塞杆受侧向力的情况，避免因安装对中不良造成导向套偏磨。整体来看，该模型结构典型、特征完整，适合作为液压回路执行端设计、油缸选型校核以及非标设备布局参考。
