SC12UU箱式直线滑块轴承结构设计

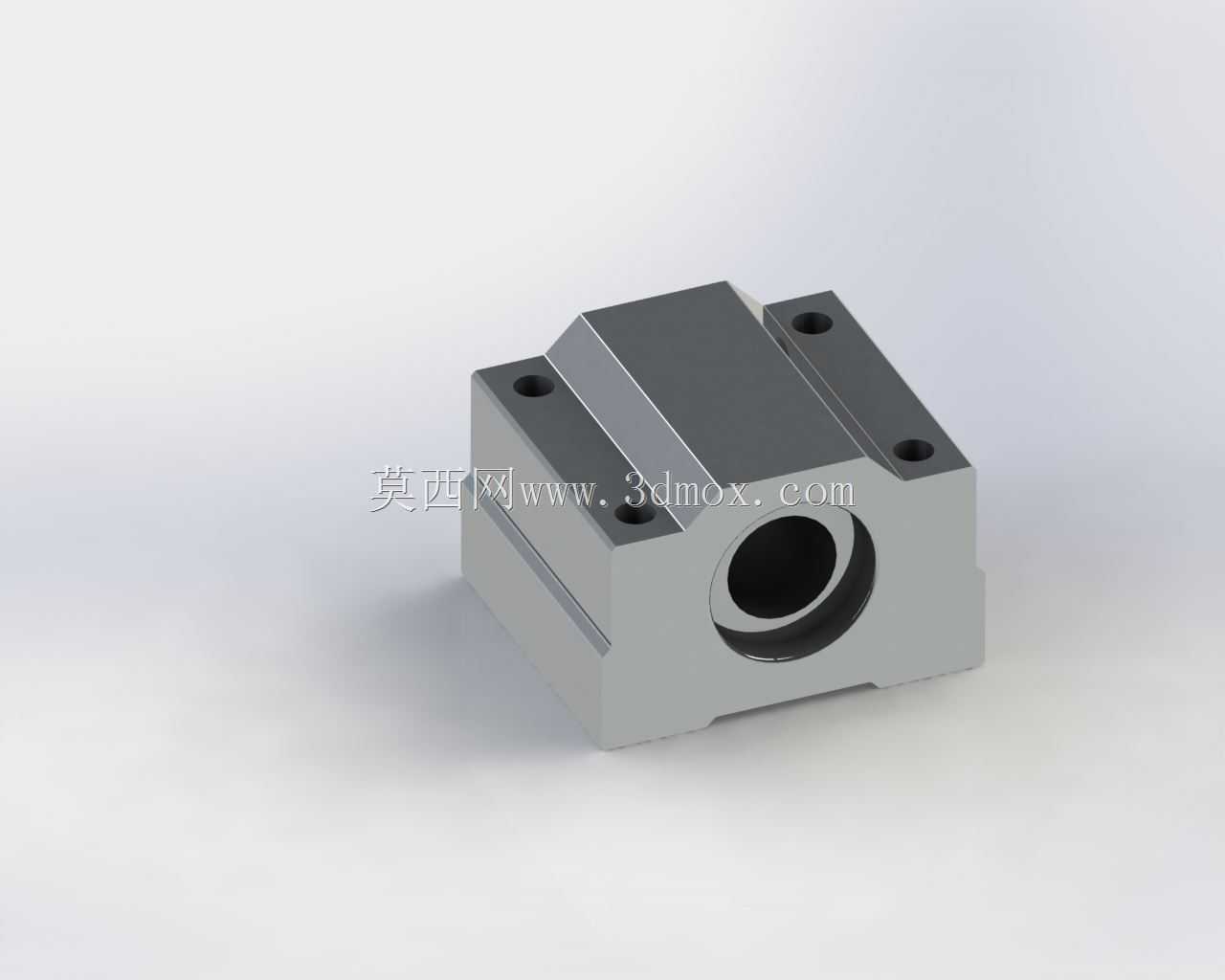

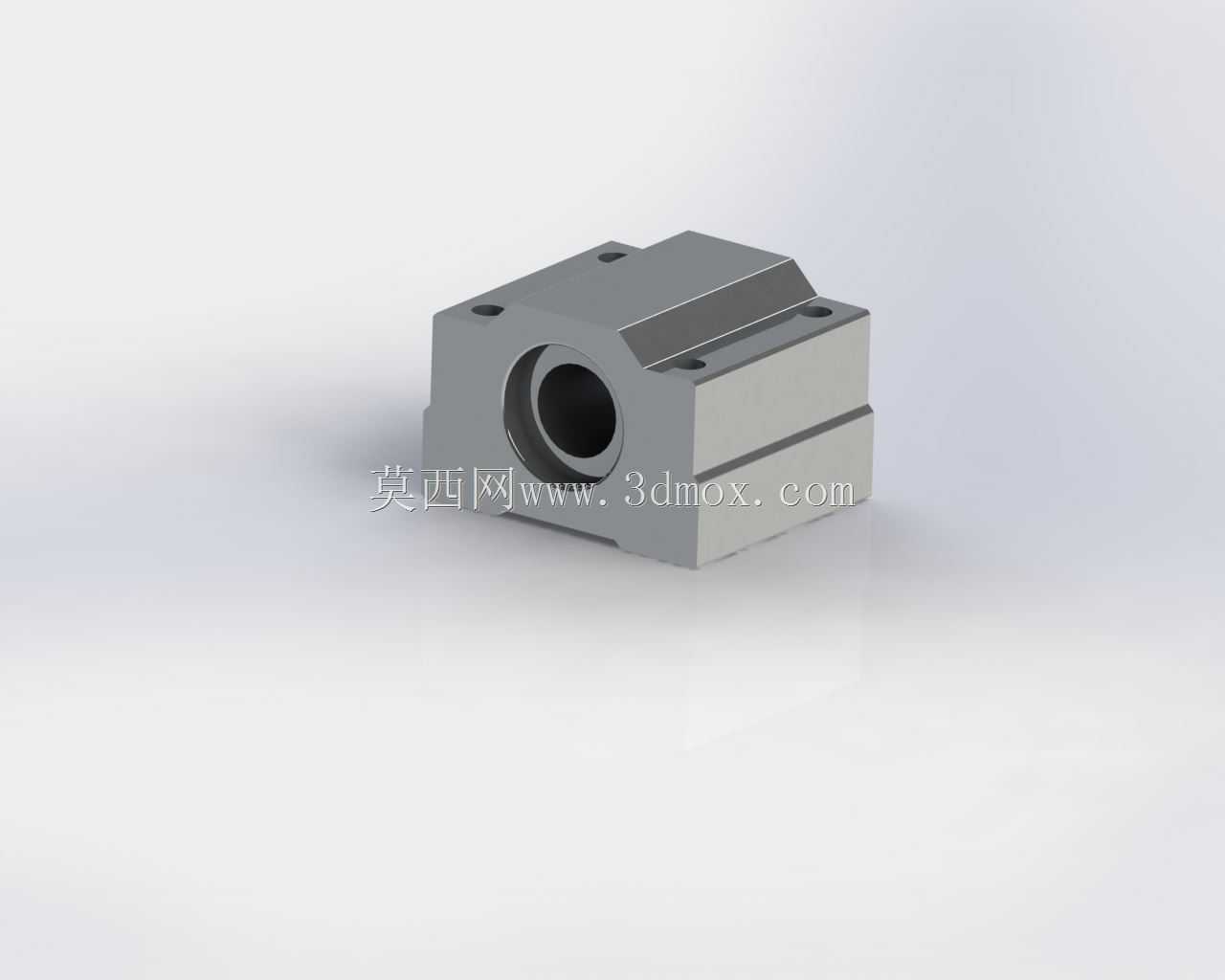

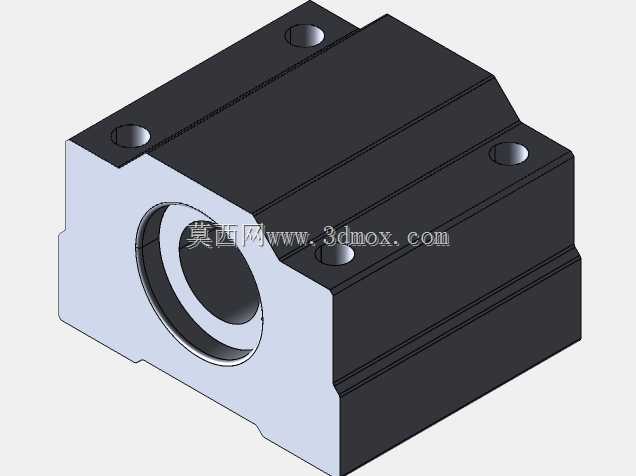

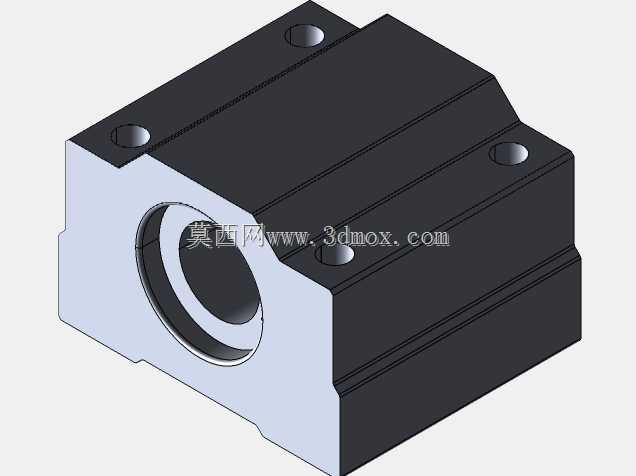

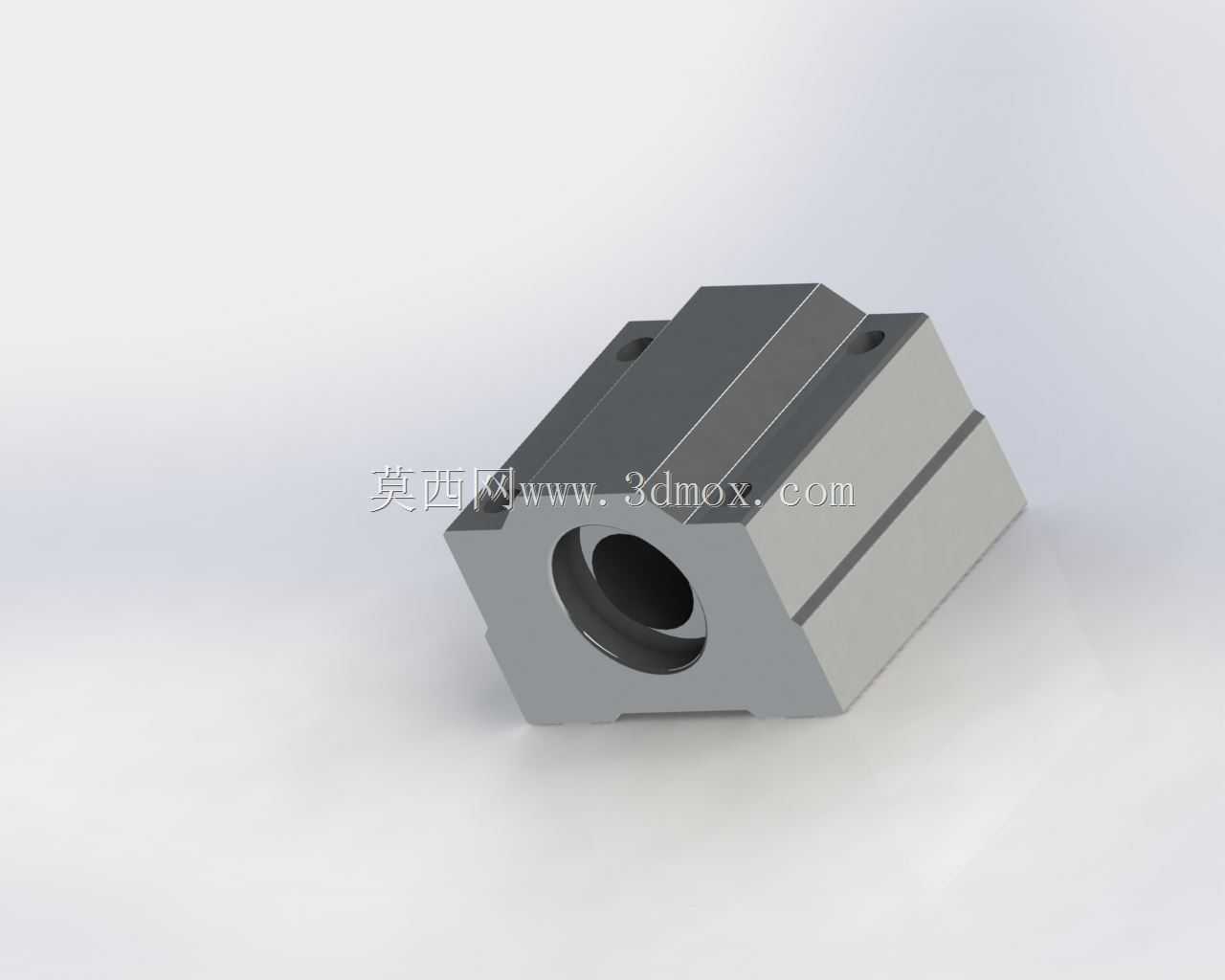

　　这款SC12UU规格的箱式直线滑块单元，是轻载直线传动场景里应用极广的导向部件，在3C电子装配工位的小型移栽机构、桌面级自动化点胶设备的滑台模组、包装生产线的短行程推料机构、实验室小型检测设备的位移调节平台上都能看到它的身影，核心作用是为做直线往复运动的执行端提供低摩擦、高同轴度的运动导向，避免轴类传动件在往复动作中出现径向偏摆、卡滞的问题。从结构设计逻辑来看，这款滑块采用了一体式箱式外壳结构，外壳主体为铝合金材质加工而成，相比传统的开口型直线轴承，箱式结构自带安装基准面，不需要额外设计轴承座的安装位，能直接通过外壳四个角的沉头安装孔固定在设备的安装基板上，大幅降低设计阶段的装配复杂度，也减少了分体式装配带来的累积公差。

　　滑块中心的轴承内孔适配直径12mm的光轴导轨，内部集成的保持架均匀排布了循环钢球列，钢球在保持架的滚道内做无限循环运动，当滑块沿光轴做直线位移时，钢球沿滚道循环回流，将滑动摩擦转化为滚动摩擦，相比铜套类滑动导向元件，摩擦阻力能降低70%以上，即便在低速往复运动的工况下，也不会出现爬行现象，运动平稳性更优。外壳两侧的安装孔位做了沉头处理，适配M4规格的内六角圆柱头螺钉，安装时螺钉头完全沉入沉孔内，不会突出滑块上表面，避免干涉滑块上方搭载的执行元件。滑块底部设计有与安装面贴合的精磨基准面，平面度控制在0.02mm以内，安装时不需要额外做刮研处理，就能保证滑块内孔轴线与安装面的平行度要求，减少现场装配的调试工作量。从安装边界尺寸来看，

　　这款滑块的整体外形为方块式结构，长度方向尺寸适配12mm轴径的标准安装跨距，宽度方向的安装孔中心距符合行业通用的SC系列滑块安装尺寸规范，在做设备改型或者备件替换时，不需要重新加工安装基板的孔位，能直接替换同规格的其他品牌同类型滑块，互换性较强。滑块两端设计有密封端盖，端盖内置防尘刮片，能在滑块往复运动时刮除附着在光轴表面的切屑、灰尘、油污杂质，避免杂质进入内部滚道造成钢球磨损、卡滞，延长部件的使用寿命，在有少量粉尘的普通工业车间环境下使用，不需要额外加装外置防尘罩就能满足防护要求。在实际选型应用中，这款滑块适合行程在1米以内、负载在10kg以内的水平安装直线传动场景，比如小型皮带滑台的导向支撑、气缸推料机构的运动导向、

　　视觉检测设备的镜头位移调节架，因为其滚动摩擦的特性，驱动端不需要太大的输出力就能带动滑块运动，搭配小型步进电机或者笔形气缸就能完成驱动，能有效降低整套机构的成本和占用空间。设计建模时，这款滑块的内部钢球循环滚道做了等曲率过渡处理，避免钢球在循环回流时出现卡顿，外壳的安装孔位与中心内孔的位置度公差控制在0.01mm以内，保证安装后滑块在光轴上运动时无卡滞、无旷量，四个安装沉孔的深度做了统一控制，避免螺钉锁附过深顶到内部保持架影响钢球循环。滑块外壳的表面做了阳极氧化处理，在保证表面硬度的同时也具备一定的防锈能力，在普通湿度的车间环境下长期使用不会出现锈蚀掉屑的问题，不会对洁净度有一定要求的装配工位造成污染。需要注意的是，这款滑块为径向承载型部件，不适合承受过大的倾覆力矩，如果是垂直安装使用的场景，需要额外配置平衡机构抵消负载的重力，避免滑块受偏载导致滚道局部磨损加快，影响运动精度和使用寿命。
