标签自动化贴附SPM专用设备结构

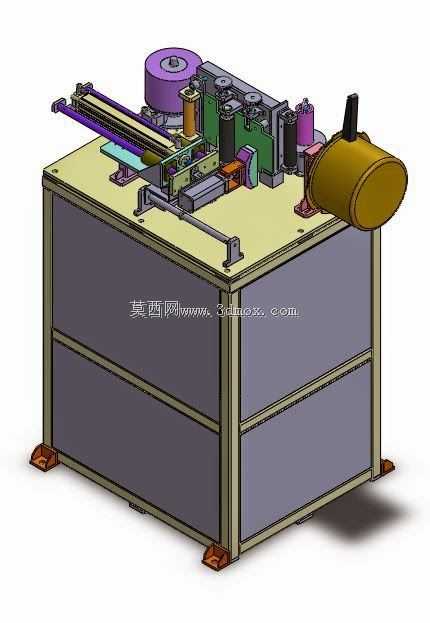

　　这款标签自动化贴附SPM设备，主要面向3C电子、小型五金零部件、汽配小配件的产线在线贴标工序，可直接对接前端来料输送线与后端检测、包装工位，适配平面、小弧面工件的不干胶标签自动贴附作业，替代传统人工取标、对位、按压的重复操作，单工位贴标节拍可稳定控制在1.2-2秒每件，适配标签宽度范围10-60mm，标签卷最大外径300mm，能兼容常规铜版纸不干胶、透明PET标签、防伪标签等多种常用标签材质。设备整体采用柜式机架结构，底部配置可调式减震脚杯，安装时可根据地面平整度调节水平，机架整体外形尺寸控制在长1200mm、宽800mm、高1100mm的范围内，安装预留边界需在设备四周留出不小于300mm的操作维护空间，正面预留标签卷更换、

　　机构调试的操作位，后侧布置气路、电路走线槽，避免管线干涉运动部件。设备上部的功能单元采用模块化布局思路，标签供料单元布置在机架台面左后侧，采用气胀轴固定标签卷，搭配牵引辊、剥标板实现标签的自动剥离，牵引辊采用包胶材质增大摩擦力，避免标签带打滑造成贴标位置偏移；剥标板采用锐角刃口设计，保证标签剥离时底纸顺畅分离，标签前端无翘边。工件输送定位单元布置在台面中部，采用线性导轨搭配伺服滑台实现工件的精准输送，滑台上配置可快换的工件定位治具，针对不同外形的工件仅需更换治具即可完成换型，换型时间可控制在15分钟以内，定位精度可达±0.1mm，满足高精度贴标的位置要求。贴标执行单元布置在输送单元侧方，采用滚压式贴标结构，当工件输送到贴标位时，

　　软质硅胶压辊匀速滚过标签表面，将标签平整贴合在工件表面，避免气泡、褶皱问题；设备右侧配置的集尘单元，可在贴标过程中吸除标签带剥离产生的静电浮尘、纸屑，避免杂质附着在标签贴合面影响贴附牢度。设计过程中充分考虑了日常维护的便捷性，所有运动副的润滑点均布置在易操作位置，牵引辊、压辊均采用快拆式固定结构，无需专用工具即可完成磨损件更换；气路采用快插接头连接，电路端子采用标识清晰的插拔式端子，故障排查效率更高。机架下部的柜体空间用于布置电磁阀组、伺服驱动器、开关电源等电气元件，柜体侧面开设散热通风孔，保证电气元件长时间运行的温度处于合理区间，避免过热造成的设备故障。
