小型台式标签剥离送料机构设计

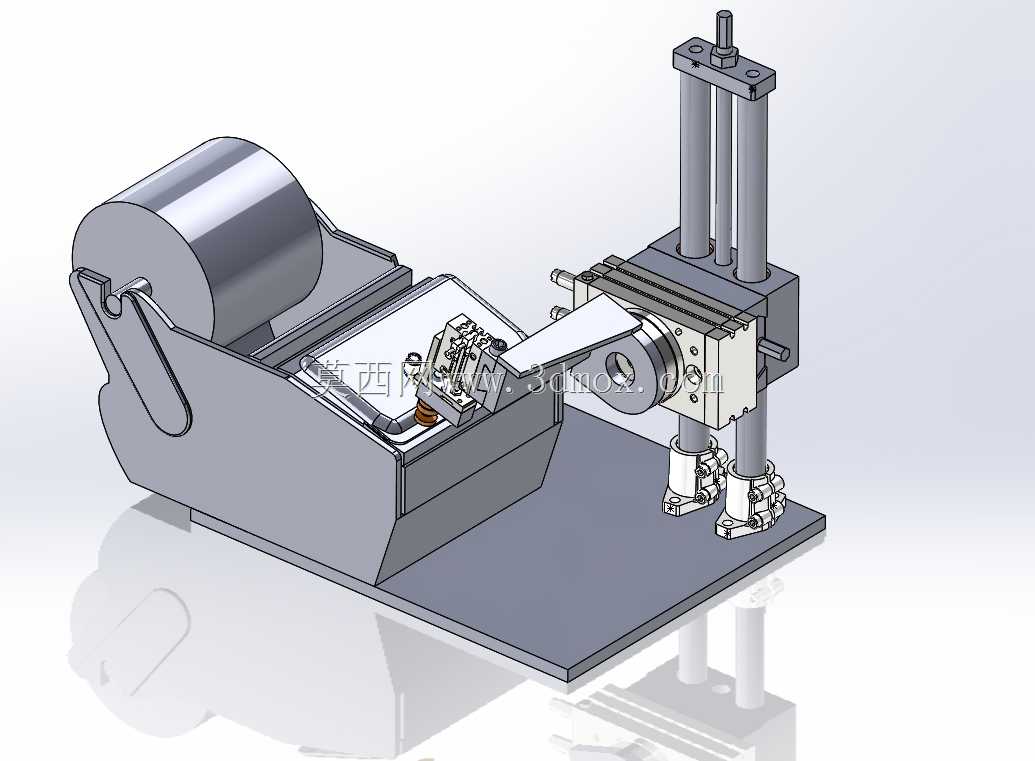

　　在电子组装、小商品包装、线束加工这类需要频繁取用不干胶标签的工位上，人工手撕标签不仅效率低，还容易造成标签褶皱、底纸撕裂、粘胶层沾污的问题，这款小型标签剥离机构正是针对这类桌面工位的供料需求设计，可直接集成到半自动贴标工位，或是作为独立工位辅助操作人员快速取标。从结构布局来看，设备整体采用台式卧式布置，左侧设置料卷安装支架，采用悬臂式气胀轴结构适配常规宽度的不干胶标签卷，料卷支架自带阻尼张力结构，避免料卷转动惯性导致标签带松脱跑偏，料卷下方设置导料托板，托板表面做低摩擦光滑处理，减少标签带输送过程中的阻力，避免标签背胶被剐蹭残留。中间剥离工位采用锐角剥离刀板结构，剥离刃口做圆角抛光处理，当标签底纸绕过刃口转向回收侧时，

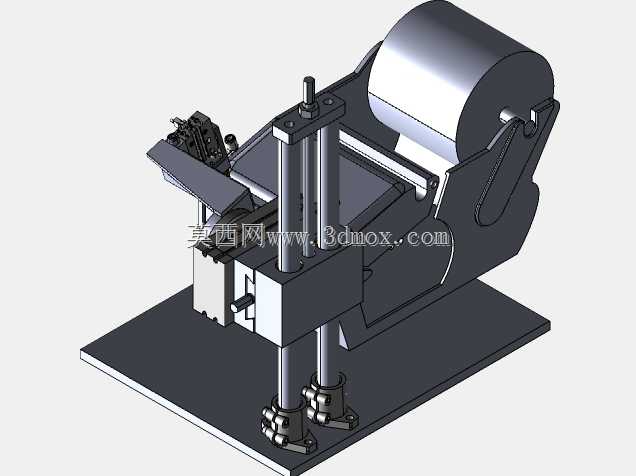

　　面纸因为自身挺度会沿直线方向送出，实现标签与底纸的自动分离，剥离刀板的角度可通过侧边的微调螺钉调整，适配不同厚度、不同挺度的标签材质，包括铜版纸标签、PET透明标签、哑银标签等常见类型，刃口位置还设置了压料弹片，保证底纸在转向过程中始终贴合刃口，避免标签随底纸一同回收。右侧的牵引回收部分采用双立柱升降调节结构，牵引辊组的高度可根据标签送出高度灵活调整，牵引辊采用橡胶包胶辊增加摩擦力，通过步进驱动实现定长送料，每送出一张标签的长度后自动停顿，等待操作人员取走标签或是配合贴标机构完成贴附动作，回收轴与牵引辊同步传动，将剥离后的废底纸整齐收卷，避免废底纸散落影响工位整洁。安装边界方面，设备底座采用整块平板式结构，底部预留标准安装孔位，

　　可直接固定在工作台面，也可加装防滑脚垫直接放置在桌面使用，整体横向尺寸适配常规300mm宽度以内的标签卷，纵向占用深度不超过400mm，不会过多占用桌面操作空间，立柱调节行程覆盖50-150mm的高度范围，可匹配不同高度的贴标作业需求。设计过程中重点考虑了换料的便捷性，料卷安装轴采用快拆结构，更换标签卷时无需额外工具，扳动快拆卡扣即可取下限位挡圈完成换料，导料路径上的所有过辊都采用无油润滑轴承，长期使用无需频繁维护，牵引辊的压力可通过顶部的调节螺母调整，避免压力过大压伤标签表面，或是压力过小导致送料打滑。针对小批量多品种的生产场景，设备的送料长度可通过参数设置灵活调整，

　　无需更换机械结构件即可适配10mm到150mm长度范围内的各类标签，剥离刀板采用快装结构，针对不同宽度的标签可快速更换对应宽度的刀板，避免窄标签在宽刀板上出现左右偏移的问题。在实际应用中，这类剥离机构既可以单独作为人工取标的辅助设备，替代传统的手动撕标动作，降低操作人员的重复劳动强度，单工位取标效率可提升40%以上，也可以通过侧边的安装接口对接简易的贴标机械手、吸标机构，升级为小型半自动贴标设备，应用在产品序列号贴附、线束标识贴装、小零件防伪标签粘贴等场景，相比大型全自动贴标设备，这类小型剥离机构的投入成本更低，部署灵活，更适合多品种小批量的生产作业场景。结构设计上所有外露部件都做了倒角处理，没有尖锐棱角，避免操作人员取标时被划伤，传动部分都设置在壳体内部，仅露出操作需要的料卷、剥离工位和操作调节件，日常清洁维护时只需擦拭托板和剥离刃口即可，无需拆解设备主体。
