汽车驱动桥差速器齿轮箱结构设计

项目分类:齿轮 发布时间:2022-05-30 ID:643140
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计
  • 汽车驱动桥差速器齿轮箱结构设计

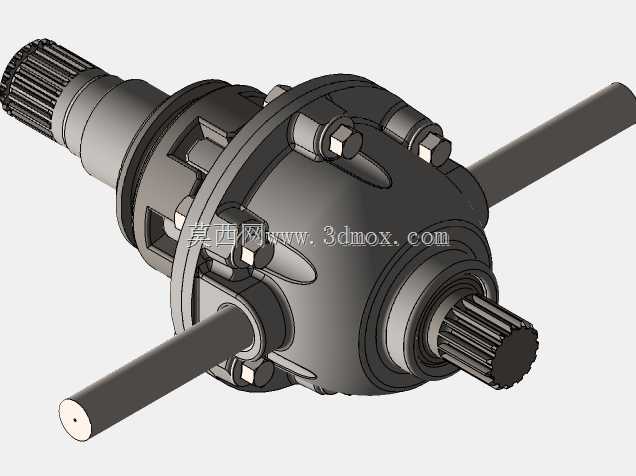

  差速器齿轮箱是汽车驱动桥核心传动部件,主要应用于乘用车辆、商用载货车辆的驱动桥总成中,承担动力分流、扭矩分配的核心作用,解决车辆转弯、起伏路面行驶时两侧驱动轮转速差的核心需求,避免轮胎滑磨、传动系统卡滞等问题。从实际装车场景来看,该部件安装于驱动桥桥包内部,输入端连接传动轴末端的主减速器从动齿轮,两侧输出端分别连接左右半轴,最终将动力传递至两侧驱动轮,在车辆直线行驶时,可将主减速器传递的扭矩平均分配给两侧半轴,保证两侧车轮转速一致;当车辆转弯或行驶在凹凸不平路面时,两侧车轮滚动半径存在差异,差速器内部行星齿轮可绕十字轴自转,允许两侧半轴以不同转速转动,同时保证两侧驱动轮依旧获得足够的扭矩输出,兼顾行驶稳定性与轮胎使用寿命。

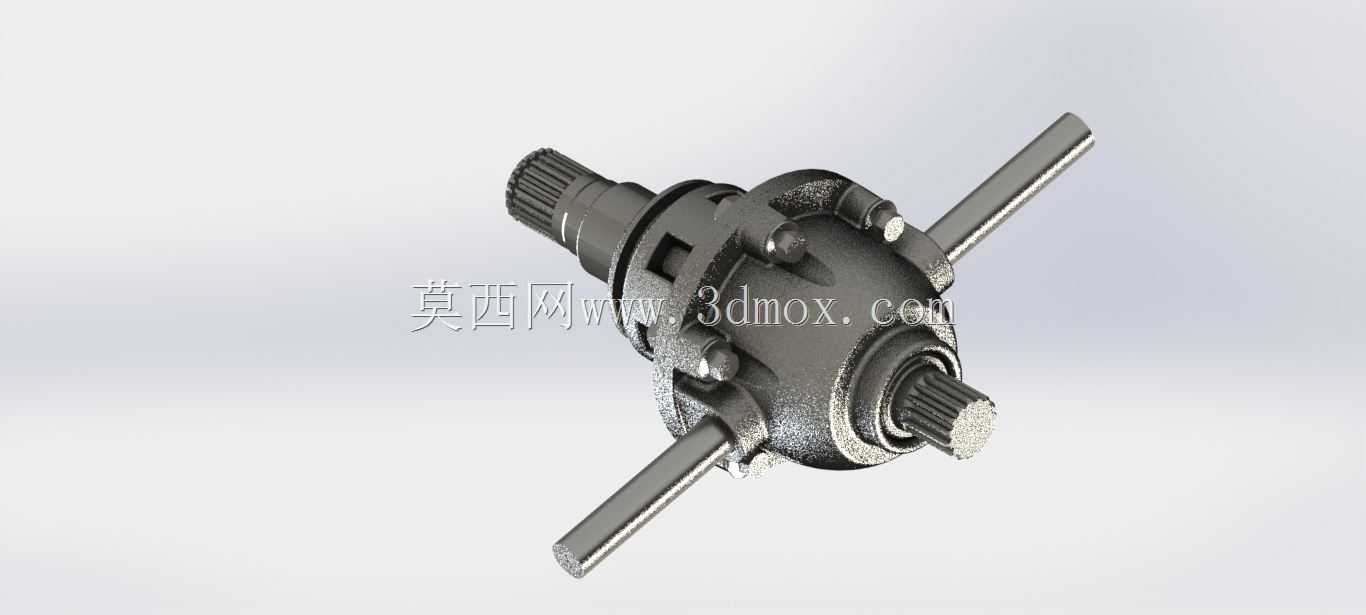

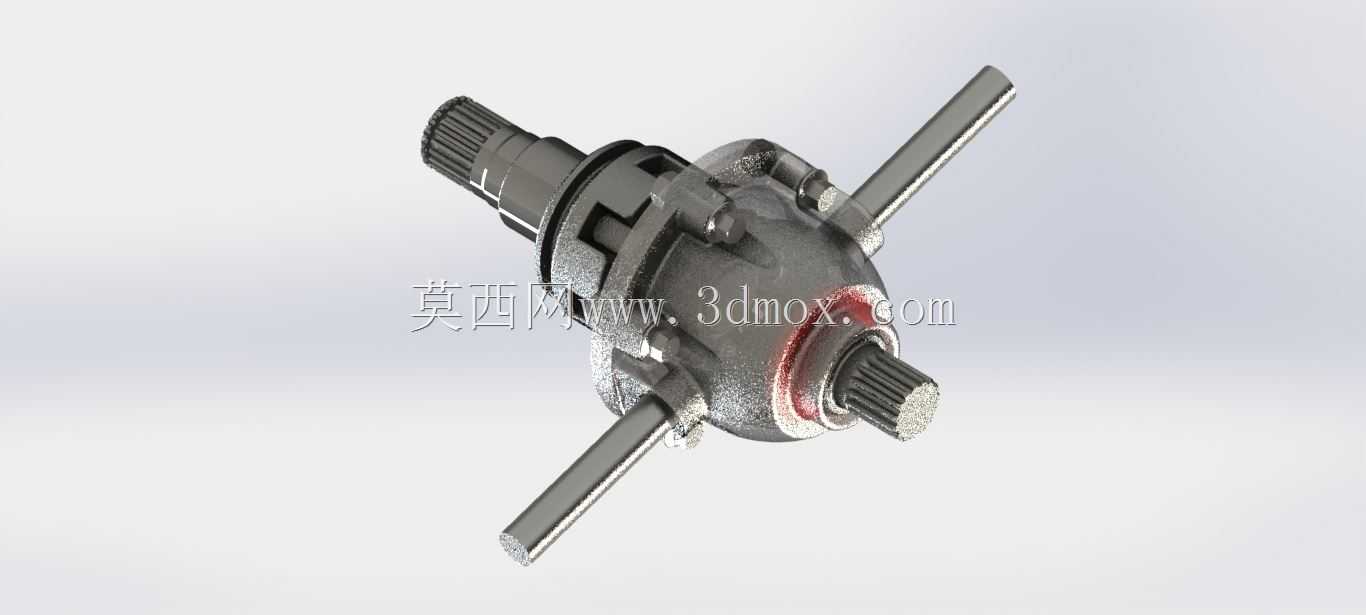

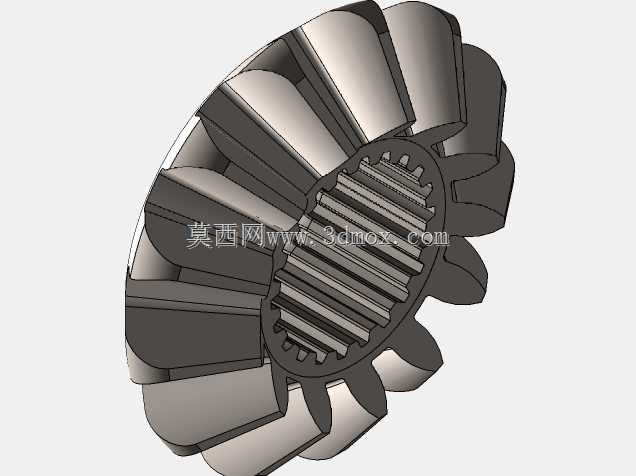

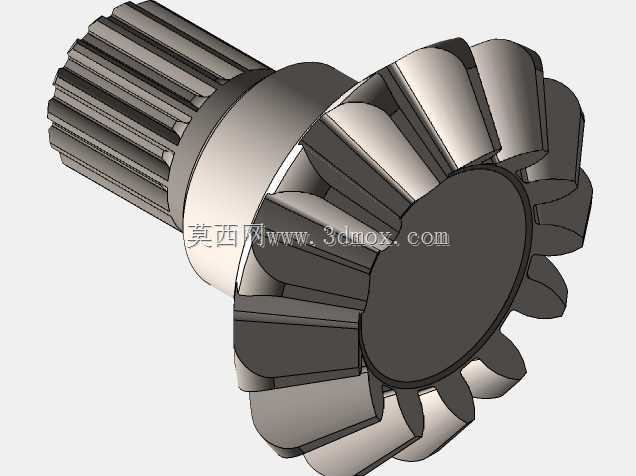

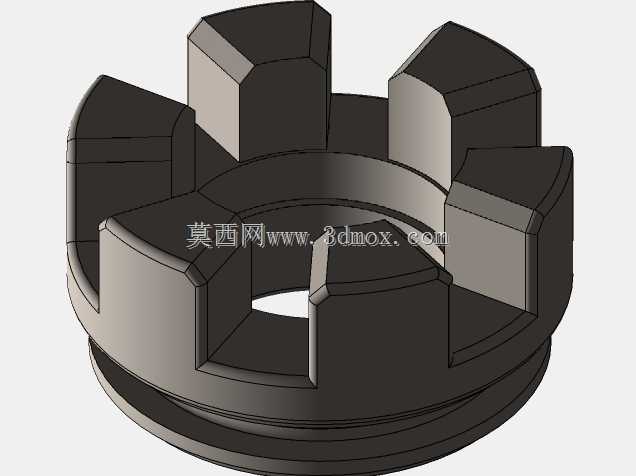

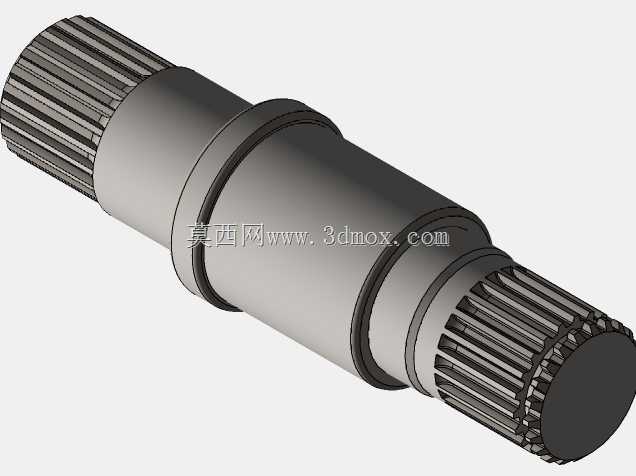

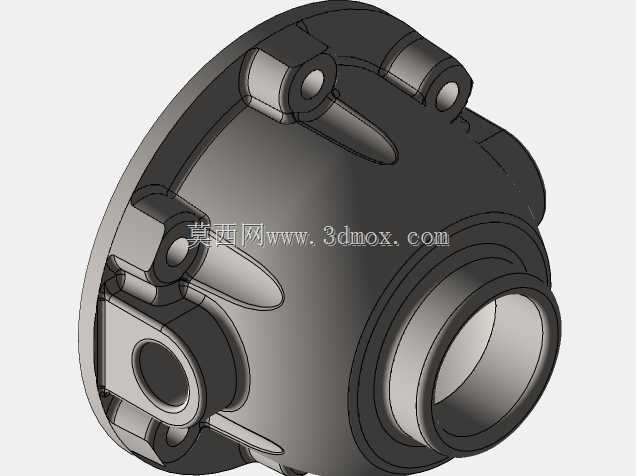

  从结构设计思路来看,该差速器采用对称式圆锥行星齿轮结构,整体为剖分式差速器壳设计,壳体采用高强度铸钢材质,通过螺栓紧固形成封闭腔体,内部容纳十字行星齿轮轴、四个圆锥行星齿轮、两个半轴圆锥齿轮以及配套的减磨垫片。设计过程中首先匹配主减速器的输出扭矩参数,确定行星齿轮与半轴齿轮的模数、齿数、压力角等核心齿形参数,保证齿轮啮合重合度满足全工况载荷要求,避免轮齿过载断裂;十字轴与差速器壳采用过盈配合加定位销的固定方式,保证行星齿轮公转过程中十字轴无窜动,行星齿轮内孔与十字轴轴径之间预留合理配合间隙,保证行星齿轮自转顺畅无卡滞;半轴齿轮内花键参数与半轴外花键完全匹配,花键配合采用大径定心方式,保证扭矩传递过程中无偏载。

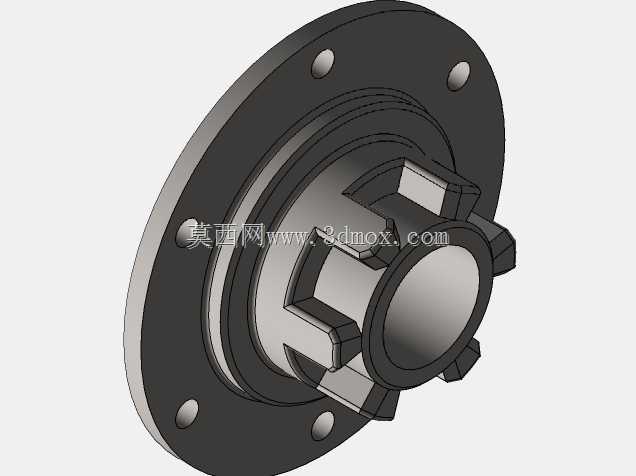

  外形尺寸与安装边界方面,该差速器齿轮箱整体最大回转直径适配对应吨位车型的桥包内腔尺寸,两侧半轴输出轴的同轴度公差控制在0.02mm以内,保证半轴转动无附加弯矩;差速器壳两端的轴承安装位直径与桥壳上的圆锥滚子轴承内圈完全适配,安装跨距经过受力校核,可承受齿轮啮合产生的径向力与轴向力;输入端与主减速器从动齿轮的连接法兰端面跳动公差控制在0.03mm以内,保证主减齿轮啮合间隙均匀,避免传动异响。内部腔体预留足够的齿轮润滑油存储空间,差速器壳上开有润滑油道孔,车辆行驶过程中桥包内的齿轮油可通过油道进入齿轮啮合面、行星齿轮与十字轴配合面、半轴齿轮与差速器壳接触面,形成持续润滑,降低部件磨损。

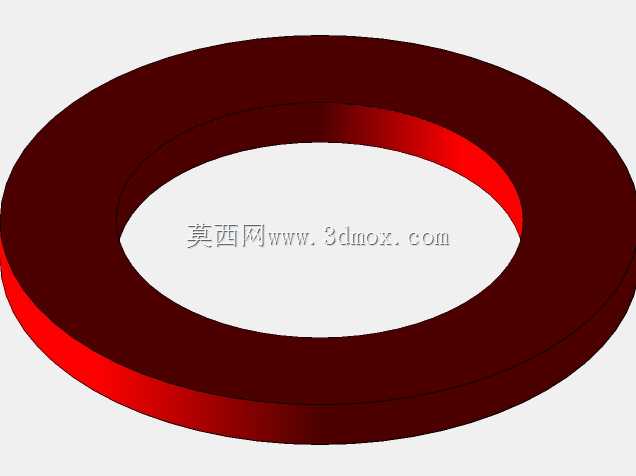

  从功能特性来看,该结构差速器扭矩分配特性稳定,在普通铺装路面可满足绝大多数行驶工况需求,结构可靠性高,维护成本低,是目前民用车辆驱动桥应用最广泛的差速器结构形式。设计过程中针对行星齿轮与半轴齿轮的啮合接触面进行了齿面修形处理,降低啮合冲击,减少传动噪音;减磨垫片采用耐磨铜合金材质,可承受齿轮转动产生的轴向推力,同时垫片磨损后可单独更换,降低后期维修成本。差速器壳的紧固螺栓采用扭矩法拧紧,按照对角顺序分三次施加规定扭矩,保证壳体结合面密封均匀,避免齿轮油渗漏。
