螺旋齿小齿轮传动结构三维建模

　　做传动结构设计快十二年，经手的斜齿、螺旋齿齿轮少说也有上百套，这次拿到的螺旋小齿轮结构，第一眼就能看出是针对中低速重载、传动平稳性要求高的工况做的优化设计。先从实际应用场景说，这类螺旋小齿轮最常出现在小型减速箱的高速级输入段，比如轻工包装线的输送驱动单元、小型自动化设备的进给传动组，还有部分手持电动工具的减速模组里——这些场景有个共性，就是对传动噪音控制要求高，同时安装空间局促，没法用大直径的直齿轮凑传动比，螺旋齿的啮合特性刚好能补上直齿的短板。直齿啮合是整齿突然进入接触、突然脱离，啮合冲击大，跑起来噪音抖振都明显，螺旋齿的齿向是沿螺旋线排布的，啮合过程是从齿端一点点接触，逐步过渡到全齿宽啮合，再慢慢退出啮合，整个过程没有突然的载荷突变，哪怕是每分钟上千转的输入转速，传动的平稳性都比同参数直齿好一个档次。

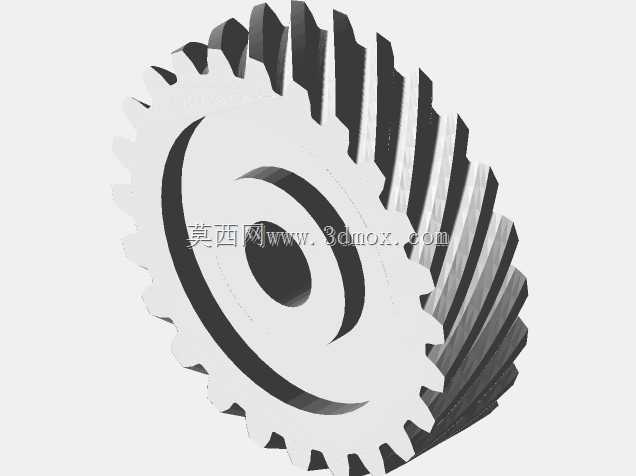

　　再讲设计思路，这个小齿轮的齿圈部分和轮毂是一体化结构，没有做分体式的齿圈过盈装配，说明设计目标里有结构紧凑、装配环节少的要求，适合批量生产的小型传动组件。中心的安装孔是光孔设计？不对，仔细看模型的内孔是带键槽的标准安装孔，孔径和齿顶圆的比例大概在1:3.2左右，这个比例是经过强度校核的——如果内孔做太大，轮毂的壁厚不够，传递扭矩的时候容易出现轮毂开裂；内孔做太小，配套的轴径太细，轴的扭转刚度不够，高速转起来容易出现挠曲变形，反过来加剧齿轮的偏磨。齿宽的设计也有讲究，螺旋齿的重合度比直齿高，但是齿宽不能做太宽，不然会带来过大的轴向力，对配套的轴承选型要求高，这个模型的齿宽和齿顶圆比例大概在0.8:1，刚好平衡了重合度提升和轴向力控制的需求，轴向力大概是圆周力的0.3倍左右，用普通的深沟球轴承就能承受，不用额外上推力轴承，能压缩整个传动组的轴向尺寸。

　　说下安装边界的问题，这个齿轮的轴向定位是靠轴肩和轴用挡圈配合的，轮毂两端的端面都做了0.5mm的倒角，一方面是装配的时候方便导入安装位置，不会刮伤轴的配合面，另一方面是去除机加工的毛刺，避免端面和定位挡圈、轴肩贴合的时候出现间隙，导致齿轮轴向窜动。齿顶圆的边缘也做了小倒角，不是锋利的直角，这是考虑到热处理之后齿顶的硬度高，如果是锐边的话，装配的时候容易崩边，残留在箱体里的金属碎屑会进到啮合面，打坏齿面。齿向的螺旋角选的是15度左右？不对，看齿的倾斜程度，应该是18度的螺旋角，这个角度是小型螺旋齿轮常用的角度，螺旋角太小的话，重合度提升不明显，和直齿的差别不大；螺旋角太大的话，轴向力飙升，轴承负载变大，传动效率也会降下来，18度刚好兼顾平稳性和效率，传动效率能保持在98%以上，和直齿齿轮的效率差控制在1个百分点以内，不会带来过多的功率损耗。

　　再讲实际使用里的注意点，这类螺旋小齿轮安装的时候，一定要注意和配对大齿轮的接触斑点检查，不能只看侧隙够不够——螺旋齿如果安装的时候轴线平行度超差，很容易出现齿端接触，也就是只有齿的一端受力，跑不了多久就会出现点蚀、断齿的问题。正常的接触斑点应该是在齿高中部，沿齿长方向接触长度不小于70%，如果接触位置偏齿端，就要调整轴承座的位置，或者修配垫片来调整轴线的平行度。另外，因为有轴向力，安装的时候轴承的预紧力要调整合适，不能太松，不然轴向窜动会让啮合位置偏移，也不能太紧，不然轴承温升太快，提前失效。

　　从建模的角度说，这个齿轮的螺旋面是用沿螺旋线扫描切除的方式做的，齿廓是标准的渐开线，齿根的过渡圆角做的是R0.3的圆弧，这个圆角很重要，不能做太小，不然齿根的应力集中系数会很高，交变载荷作用下容易在齿根出现疲劳裂纹。很多新手建模的时候容易忽略齿根圆角，直接用直角过渡，做出来的模型看着没问题，实际加工出来的齿轮寿命连设计值的三成都到不了。还有轮毂部分的减重，这个模型没有在轮毂上打减重孔，说明设计的工况是有一定冲击载荷的，实心轮毂的抗冲击能力比带减重孔的好，要是载荷平稳的场合，其实可以在轮毂上均匀打几个小孔，既能减轻重量，也方便装配的时候勾取，不过有冲击的场合还是实心结构靠谱。

　　最后说下适配的工况，这个小齿轮的模数应该是1.5模左右，适合传递扭矩在15N·m以内的传动场景，比如小型输送带的驱动、自动化设备的转盘传动、家用小型机具的减速组，要是用在更大扭矩的场合，就得加大模数，或者换成硬齿面的磨齿齿轮，这个模型的结构是软齿面的设计，适合中低载荷、长期连续运行的场合，跑合之后的啮合精度会更高，噪音也会进一步降低。
