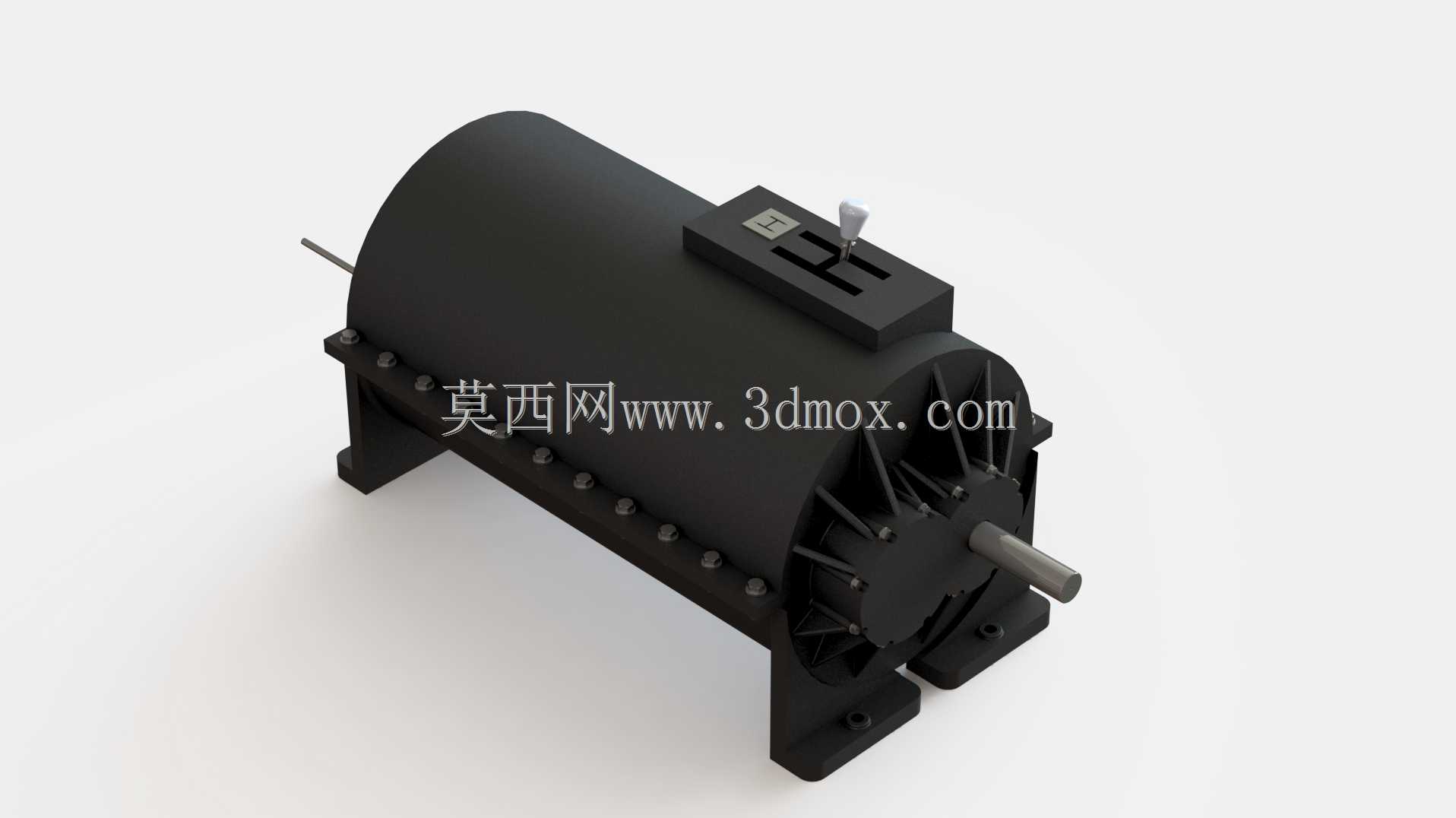

直升机拖船提升用多级变速齿轮箱结构设计

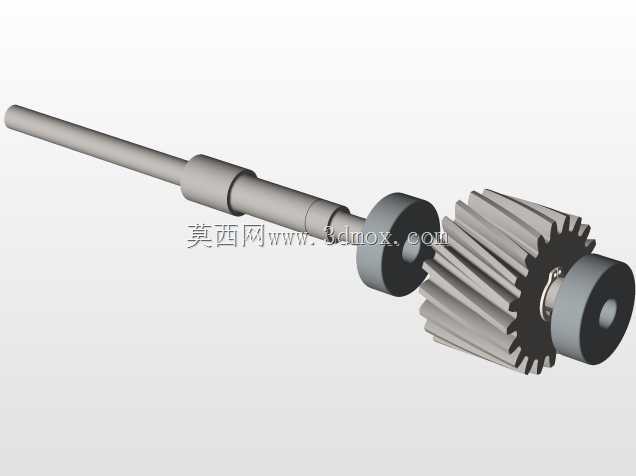

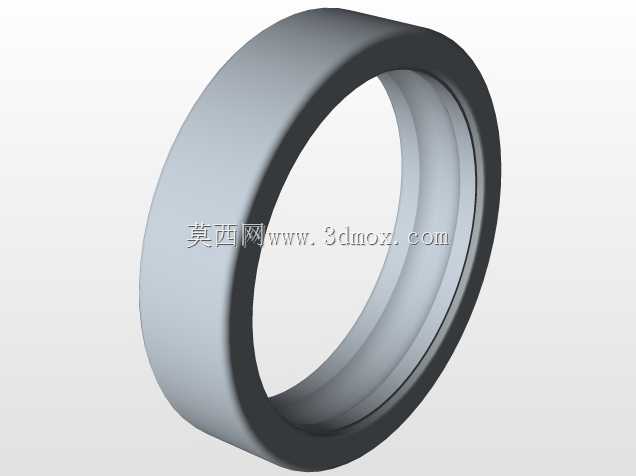

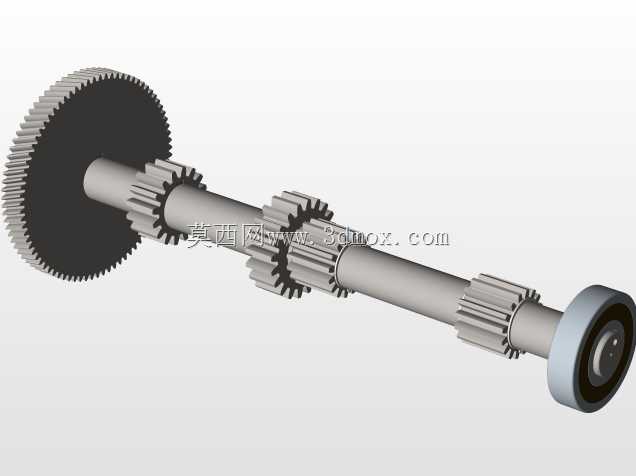

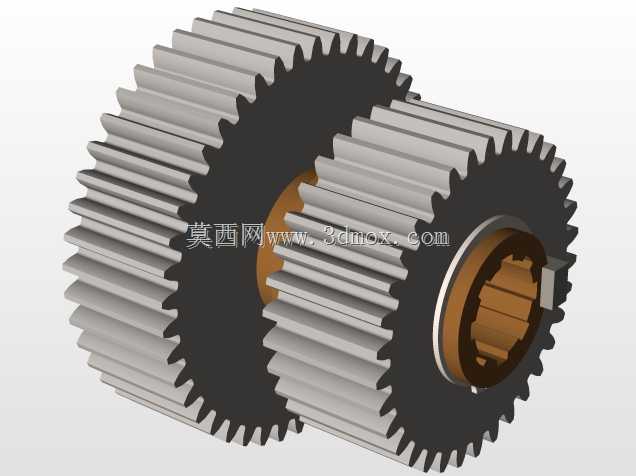

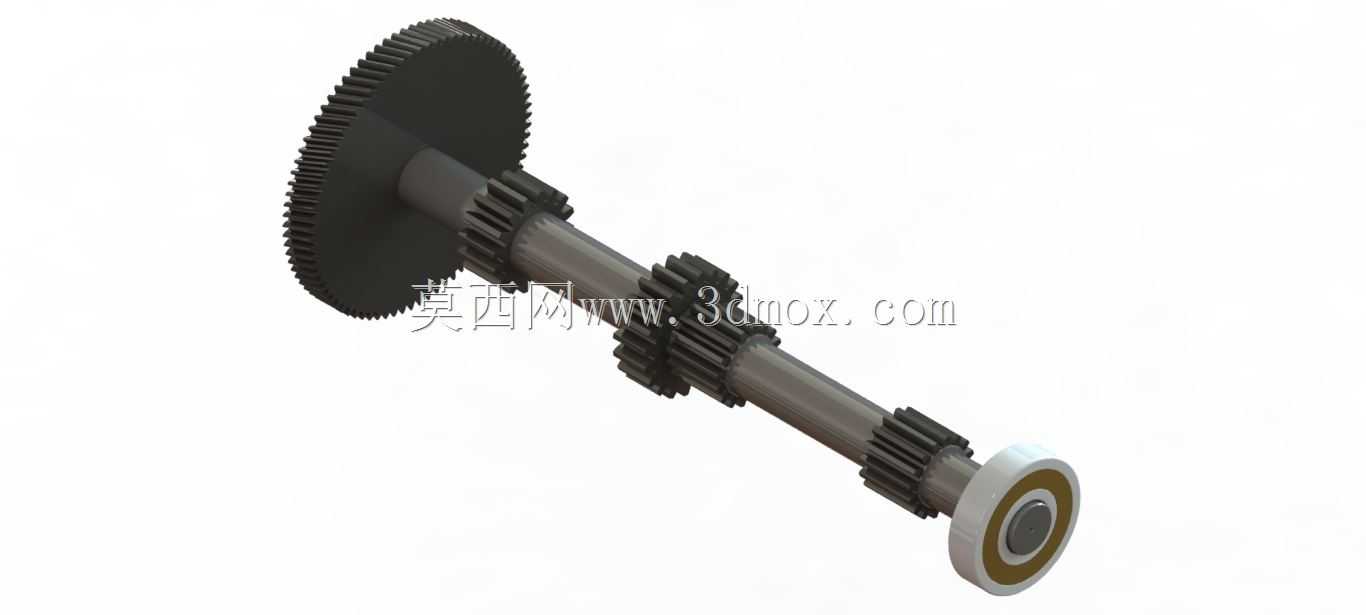

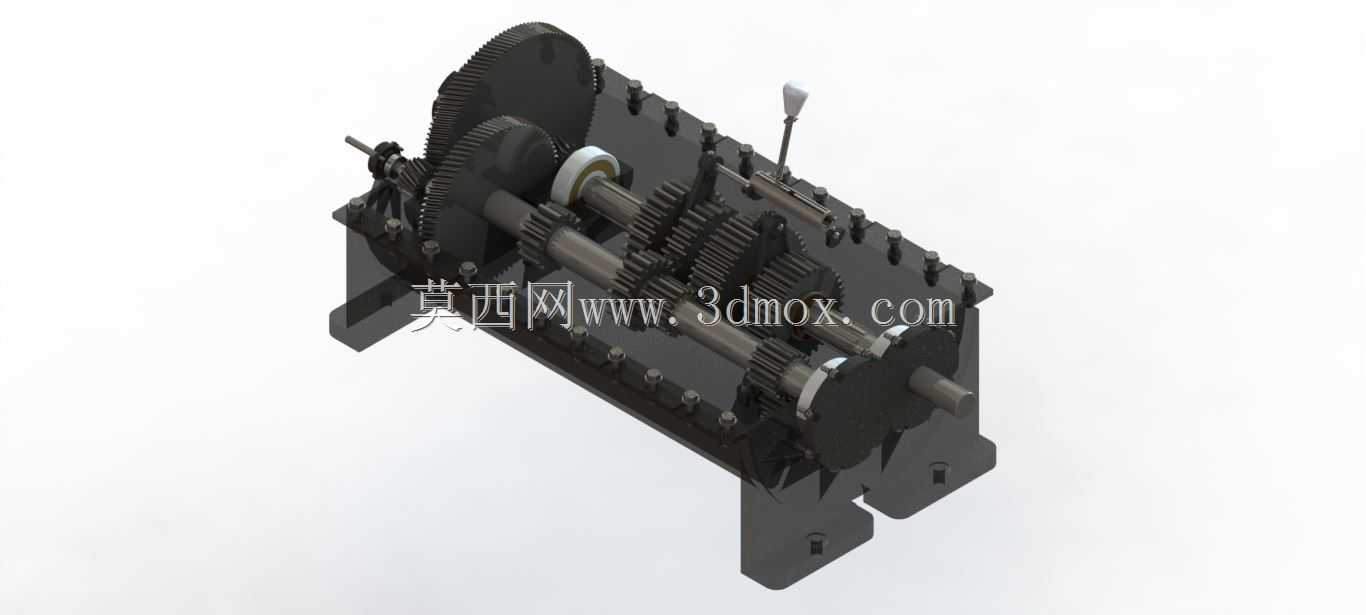

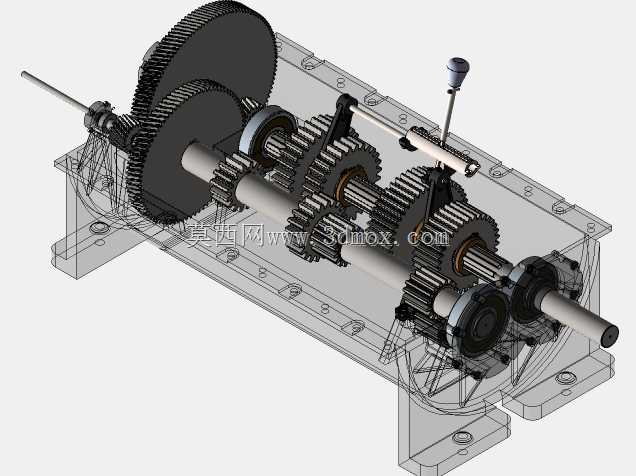

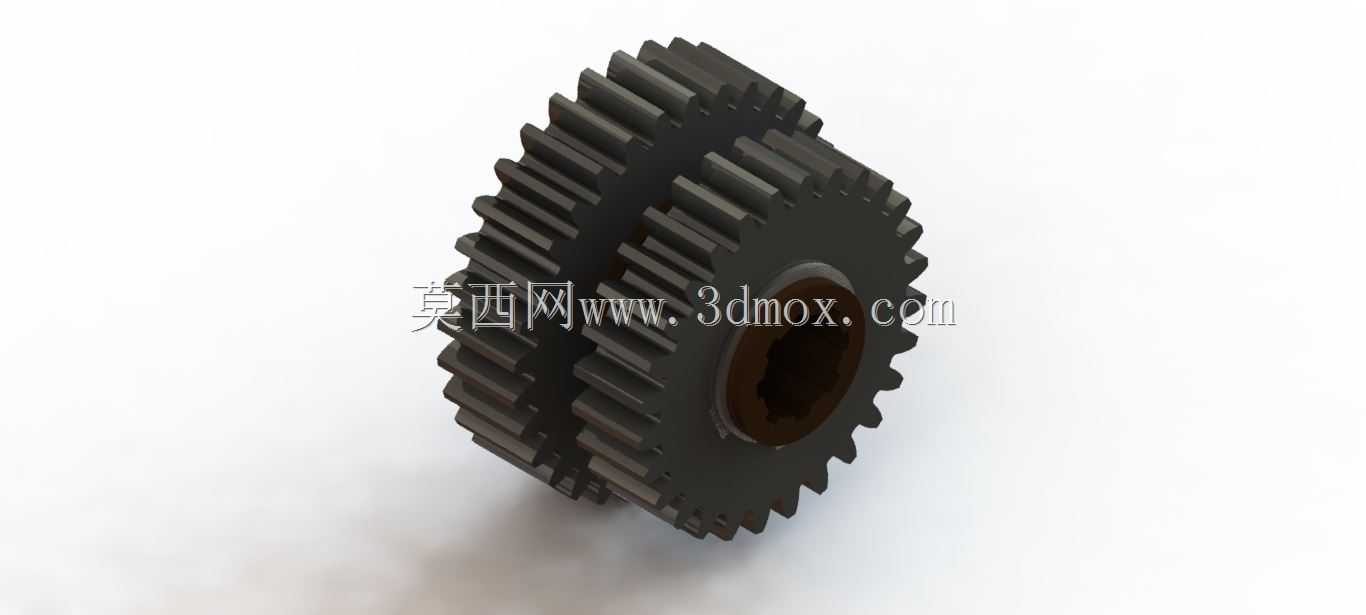

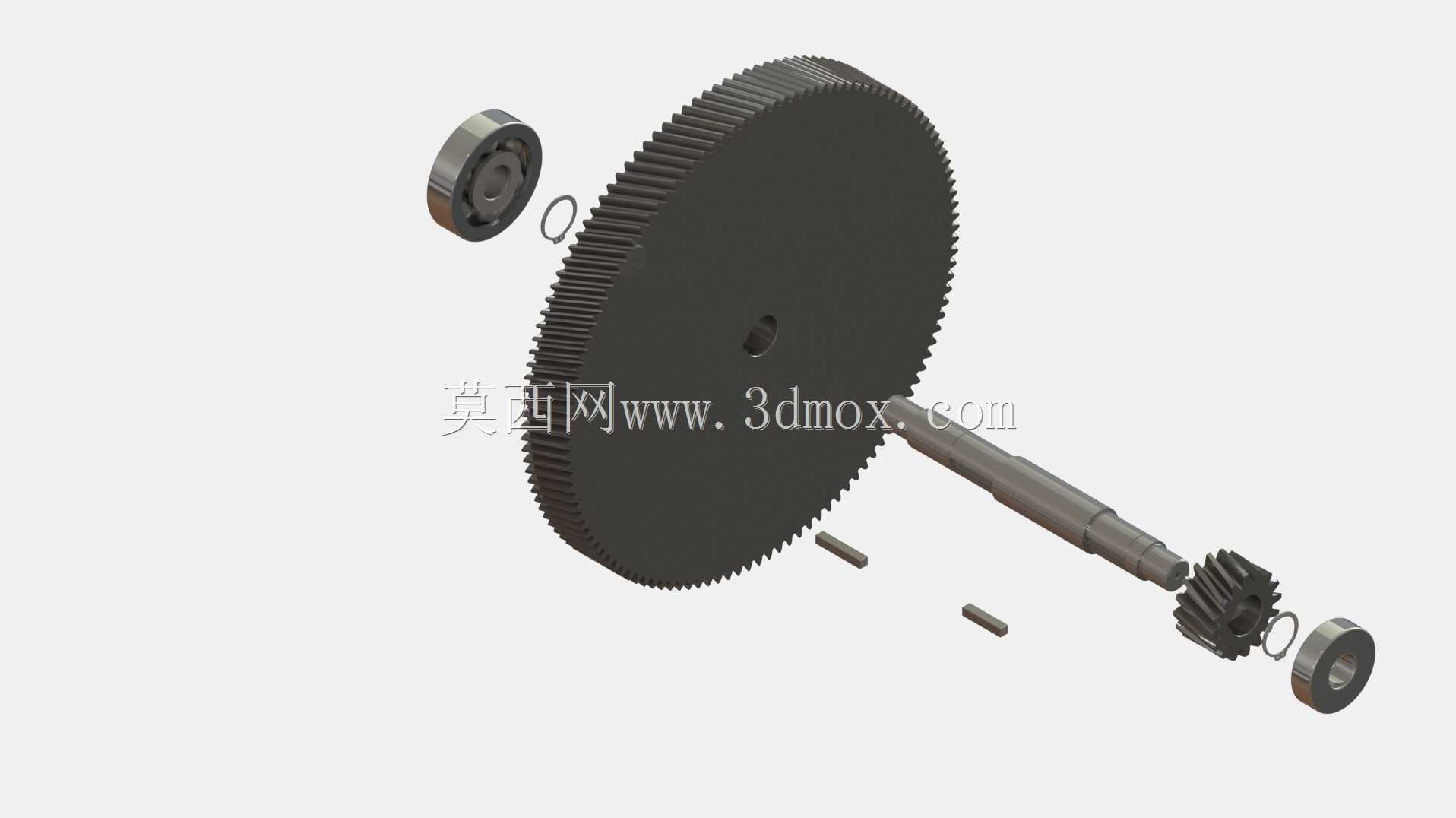

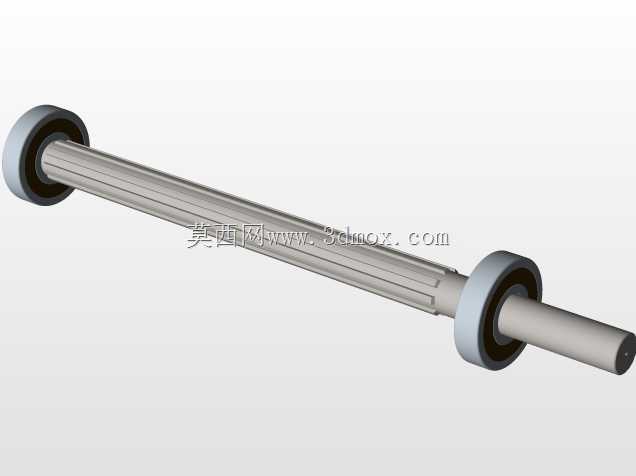

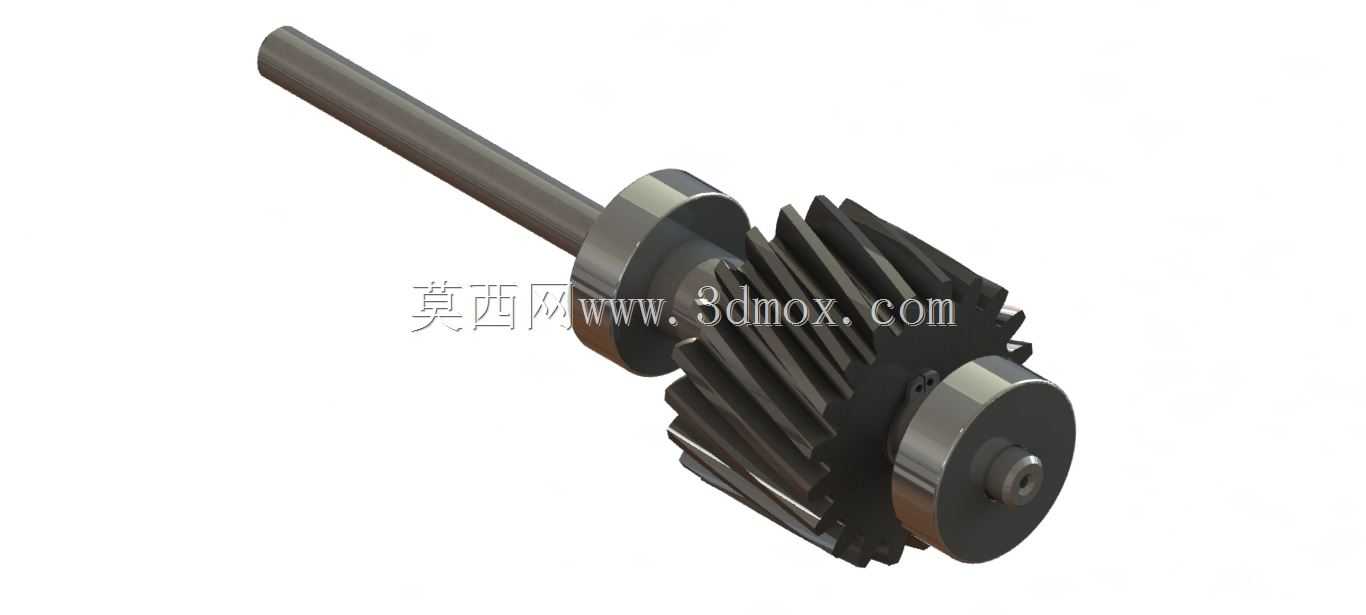

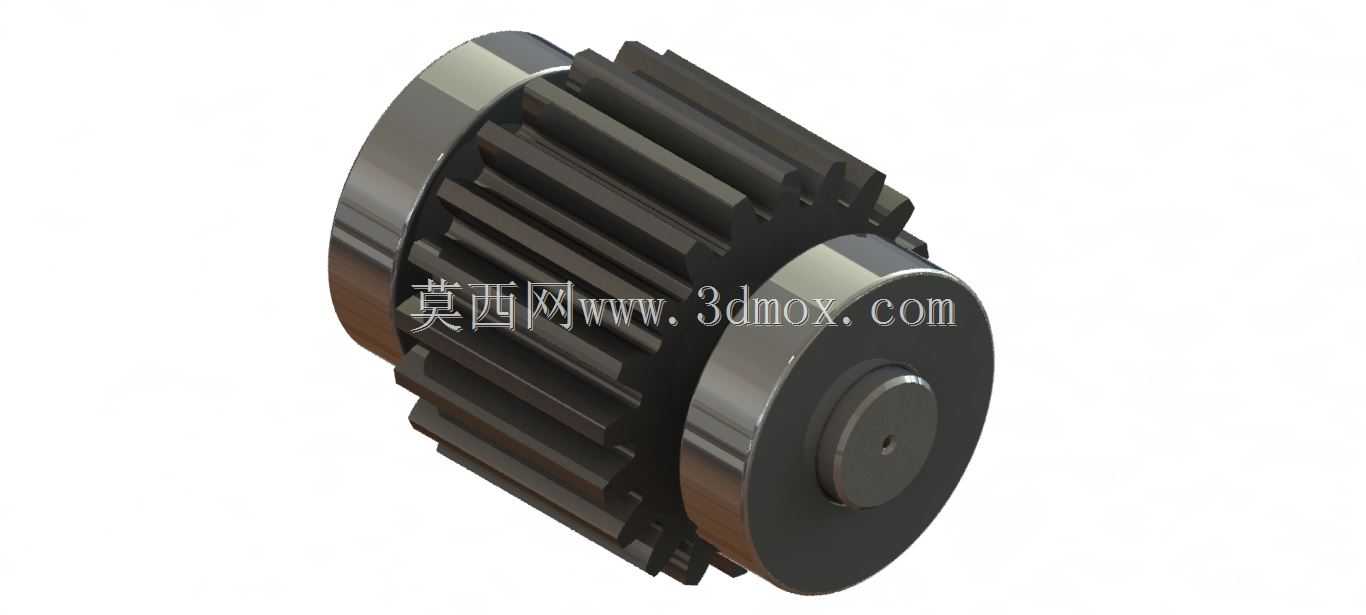

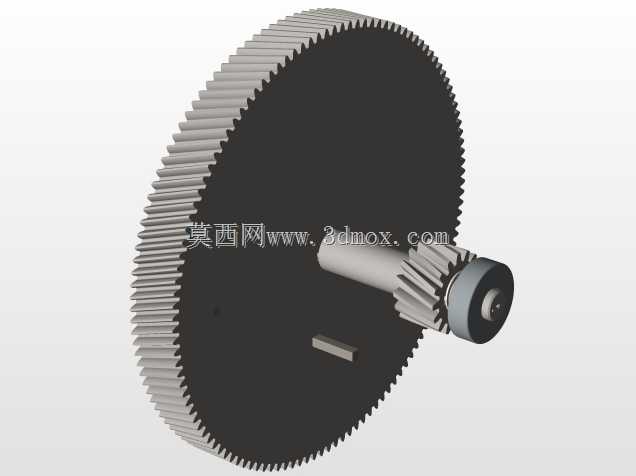

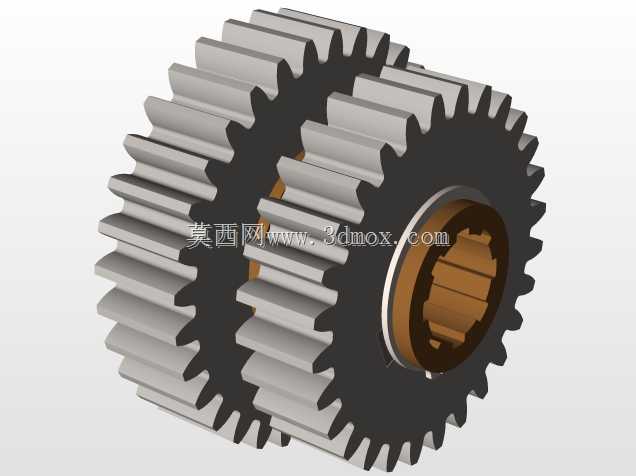

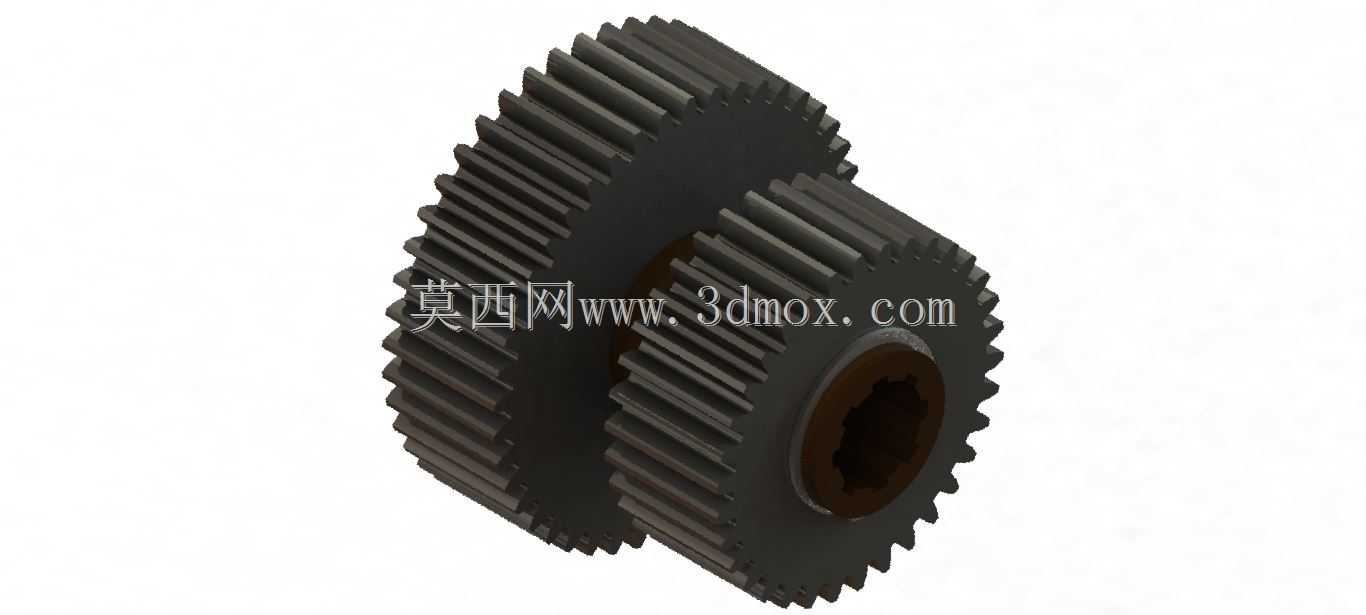

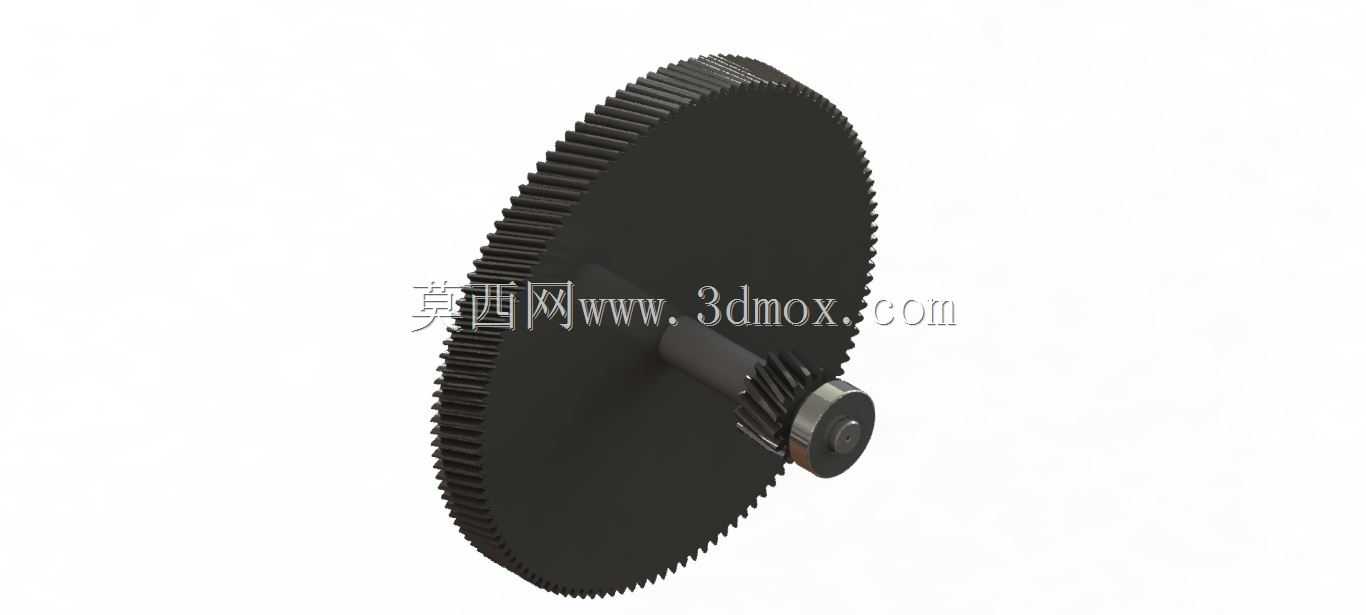

　　这款齿轮箱的核心应用场景聚焦于直升机拖船作业环节的提升机构动力传输，作为动力传递路径中的核心变速增扭部件，承担着将输入动力按照作业工况需求完成转速、扭矩匹配转换的作用，直接保障拖船提升过程中动力输出的稳定性与负载适配性。从实际作业需求出发，拖船提升作业存在空载快速收放、带载平稳提升、重载低速就位等多工况切换需求，因此齿轮箱采用多组平行轴滑移齿轮排布结构，通过换挡拨杆驱动对应齿轮组沿轴向滑移，实现不同齿数齿轮副的啮合切换，匹配多档传动比输出，覆盖不同作业阶段的转速与扭矩要求。设计过程中首先围绕传动链的载荷分布展开计算，根据提升机构的额定负载、钢丝绳卷筒的转速要求，反向推导各档位下的传动比分配，确保每一级齿轮副的接触强度、

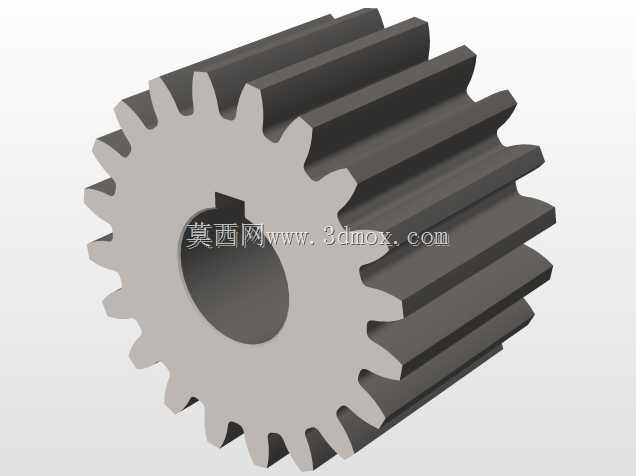

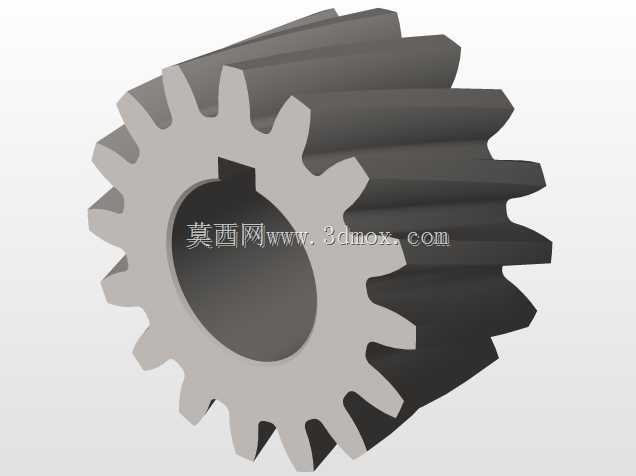

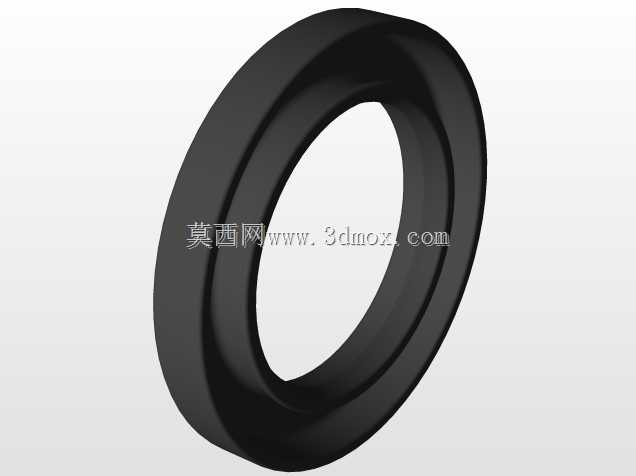

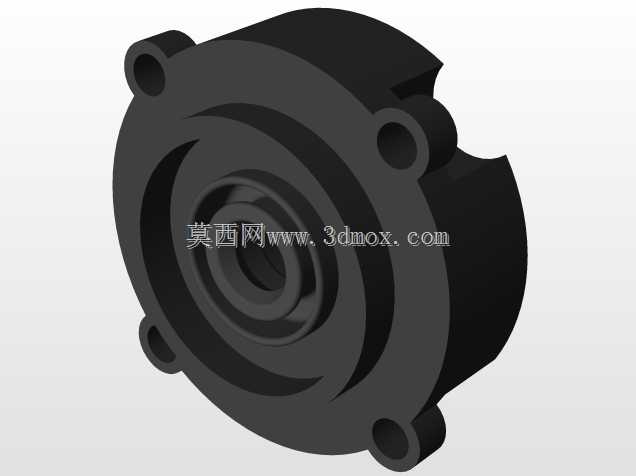

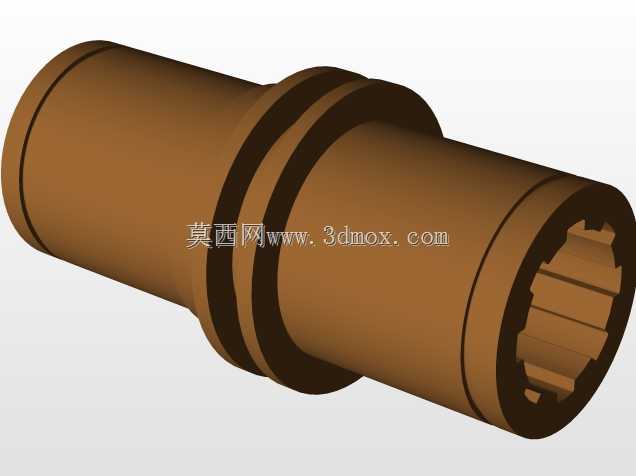

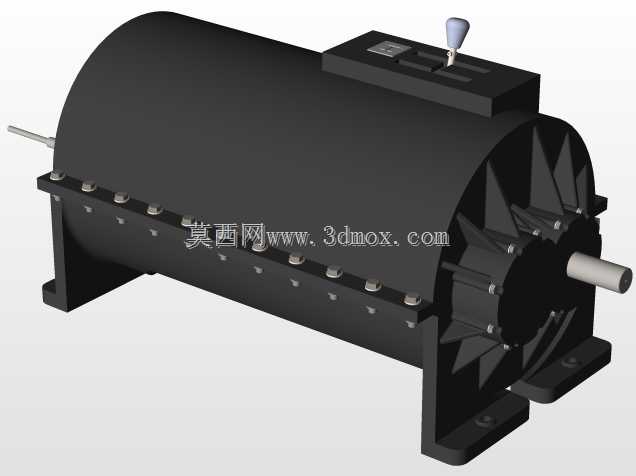

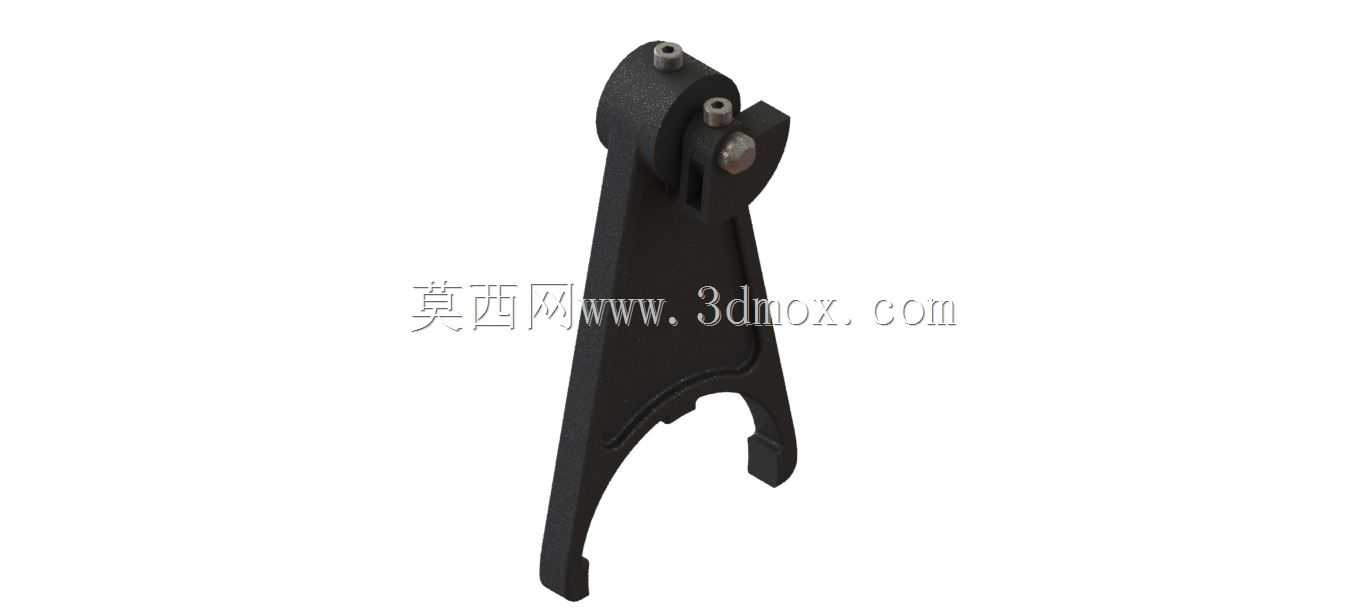

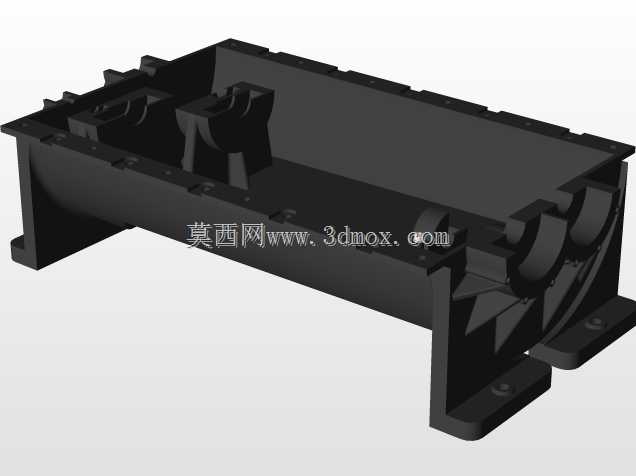

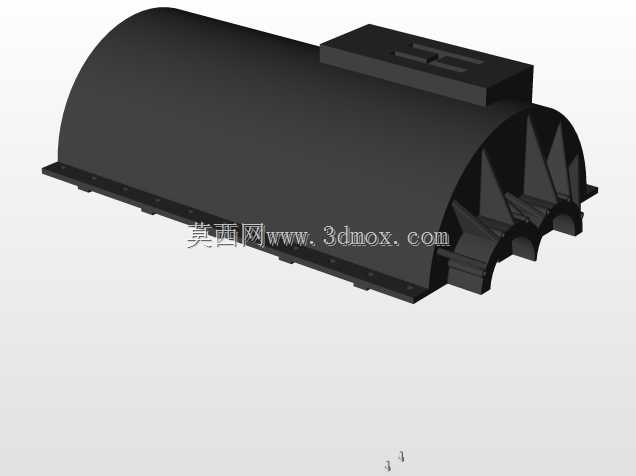

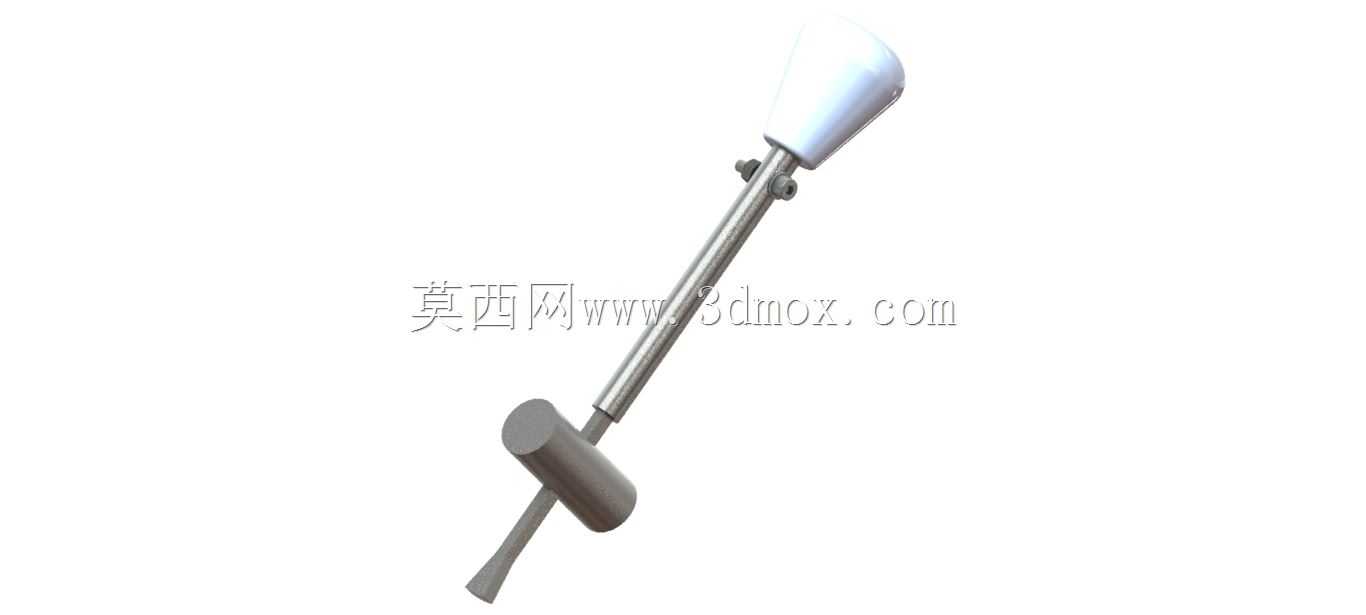

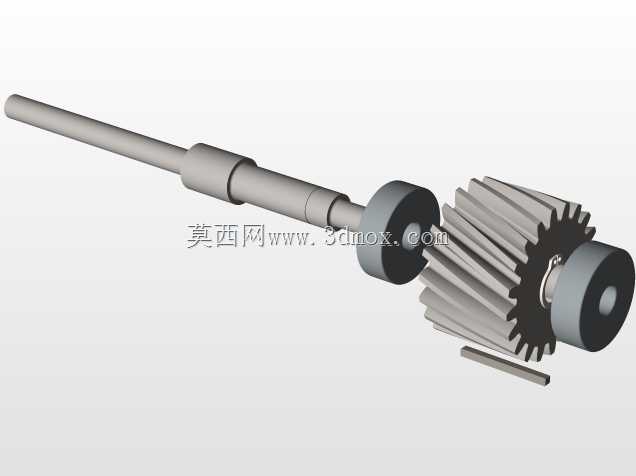

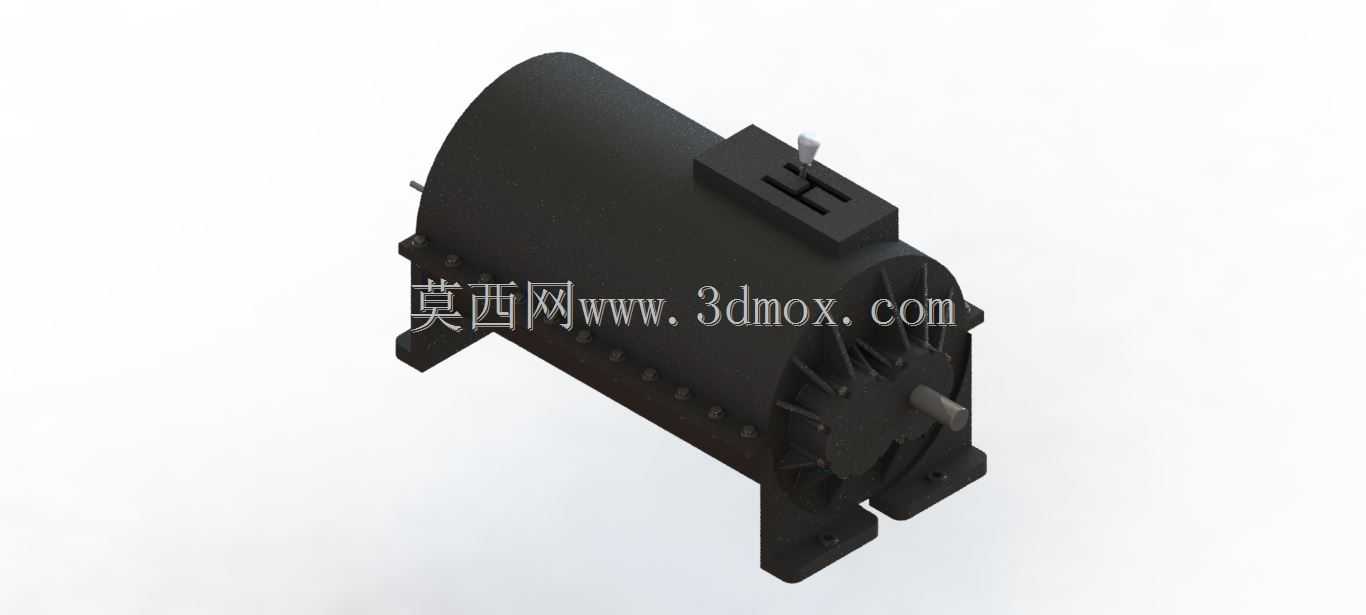

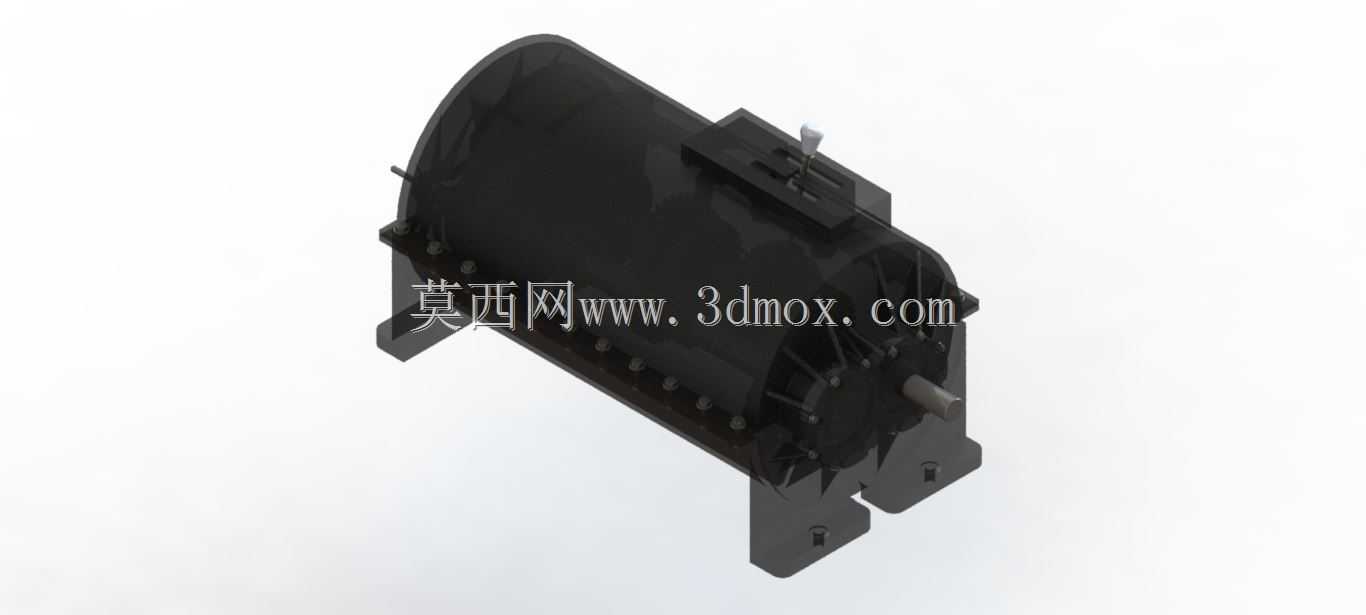

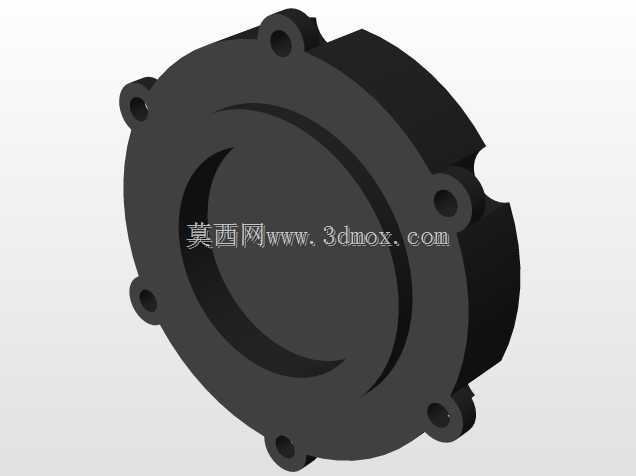

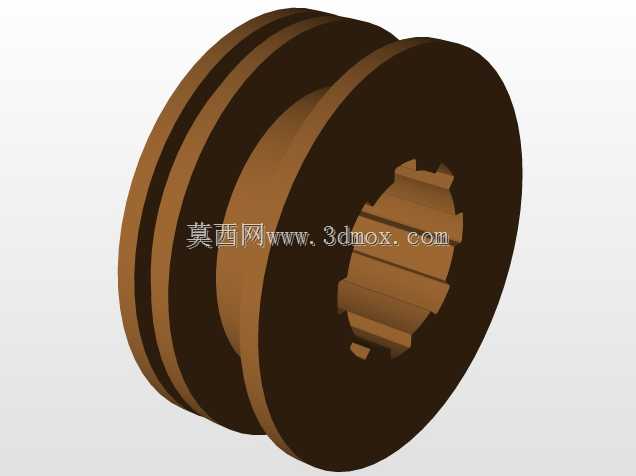

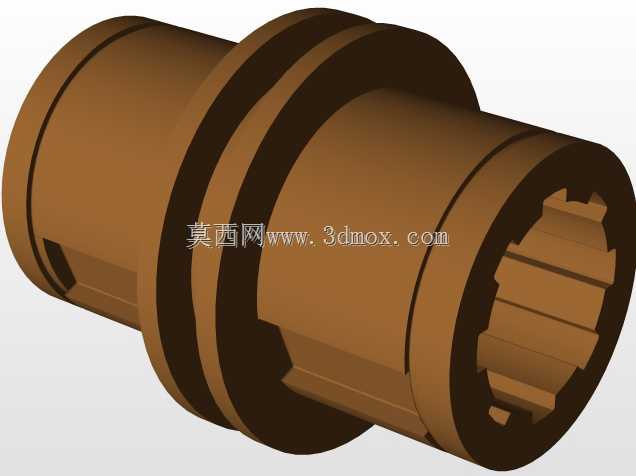

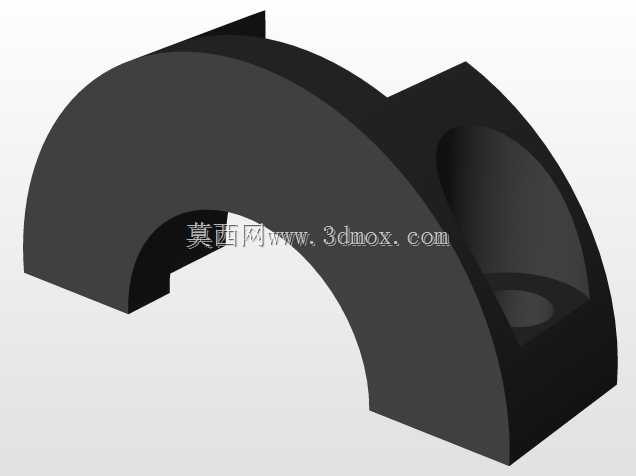

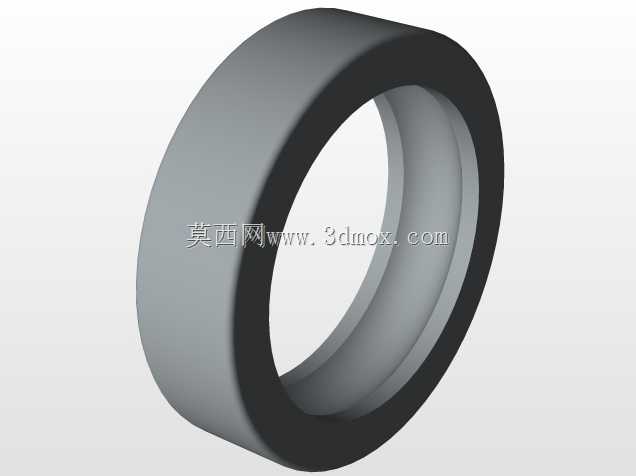

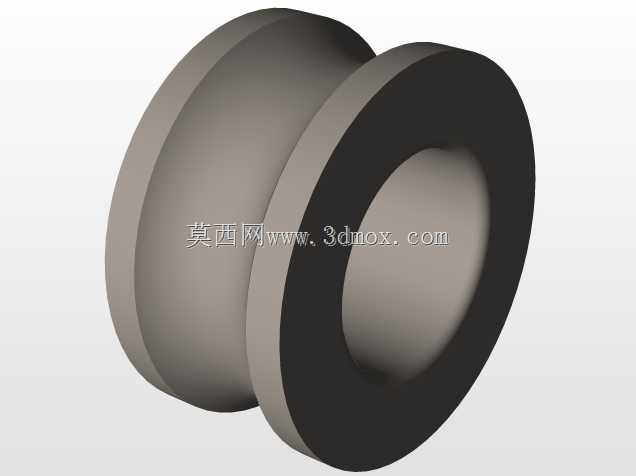

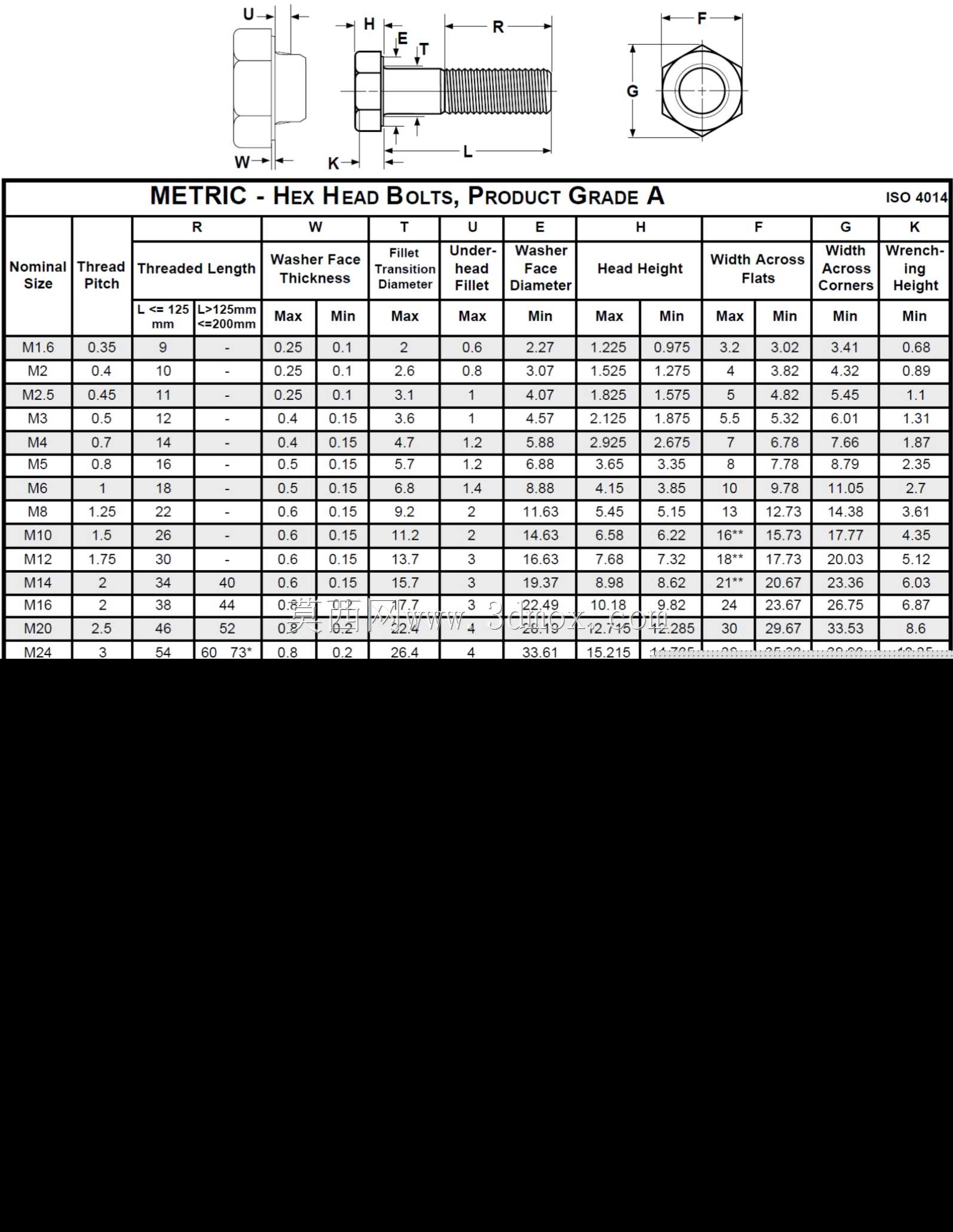

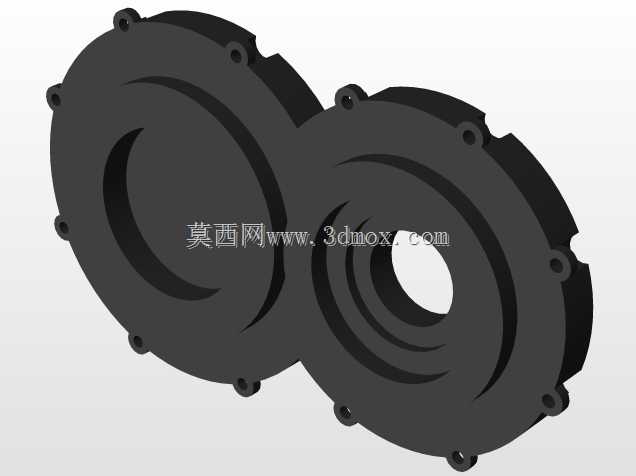

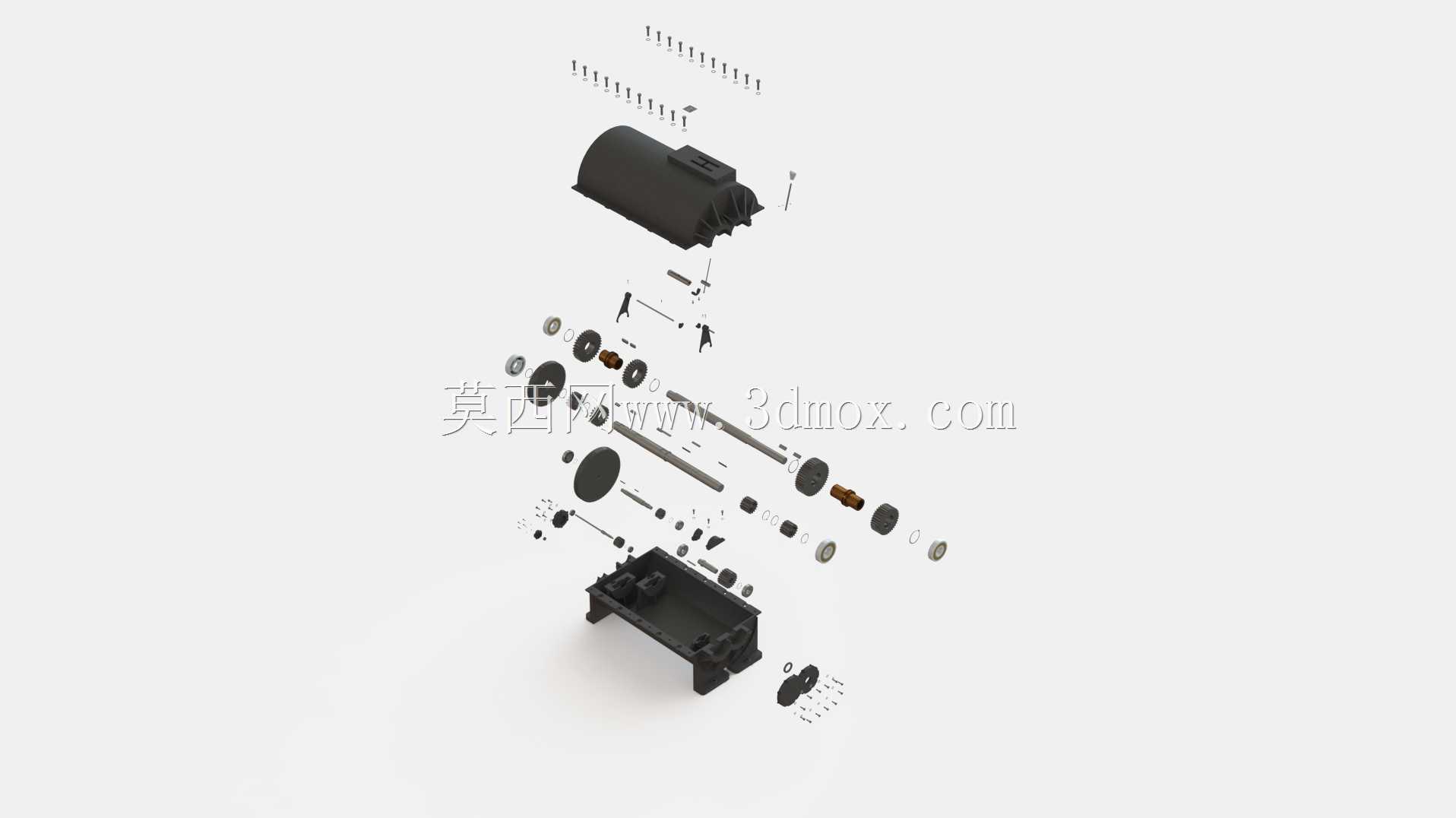

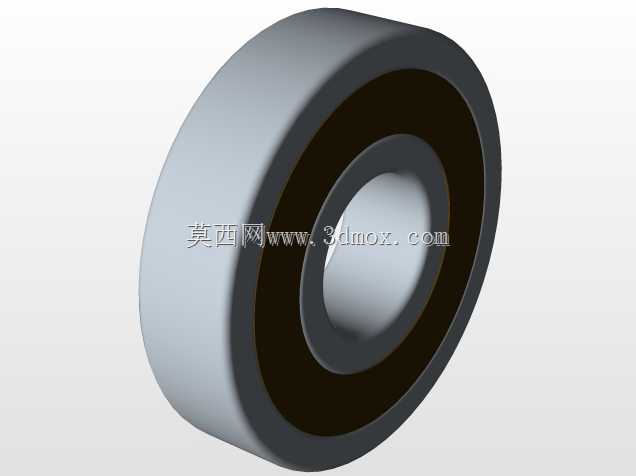

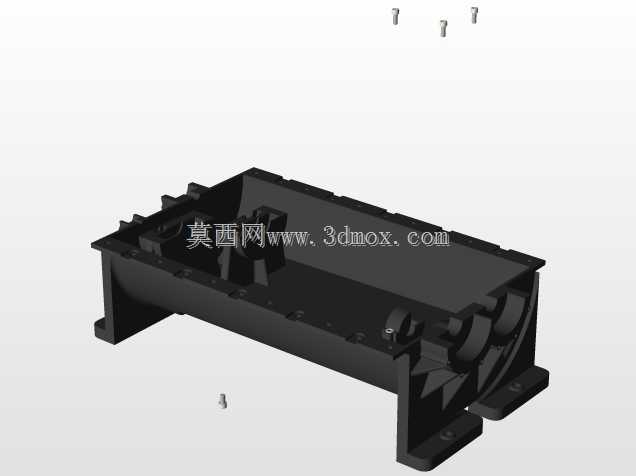

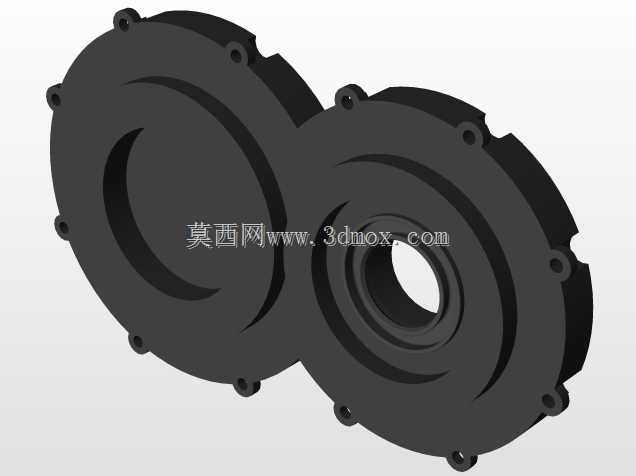

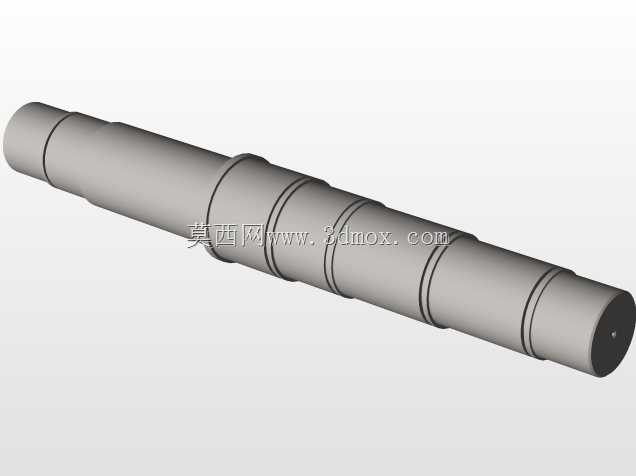

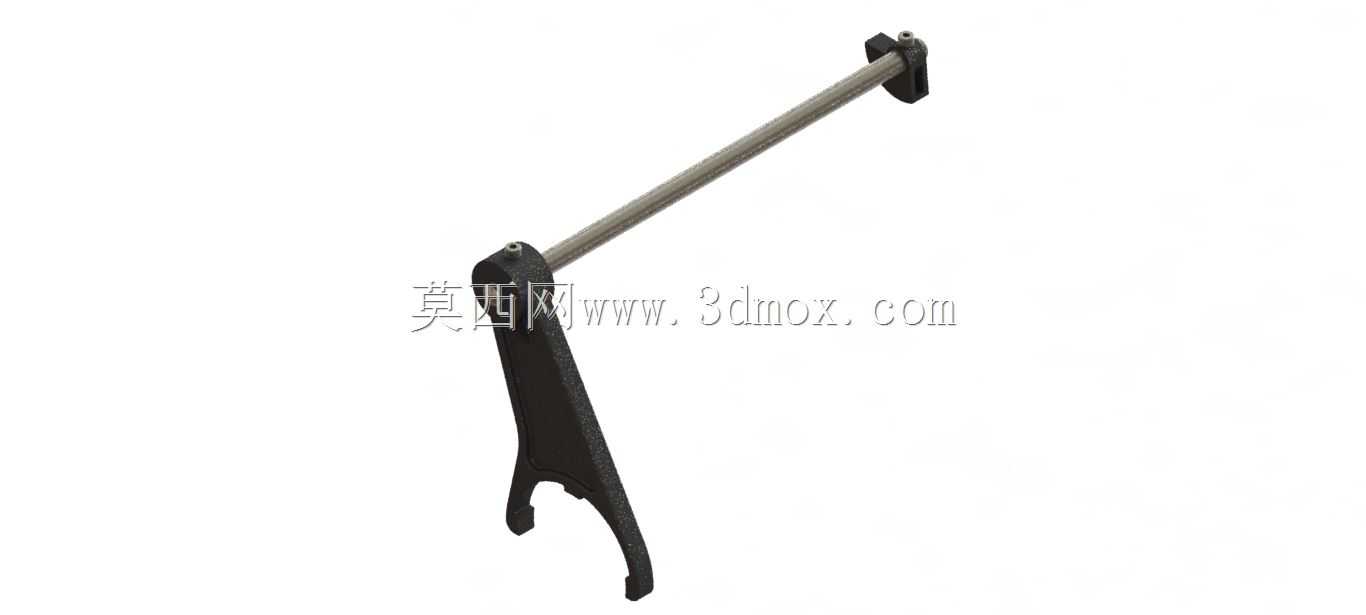

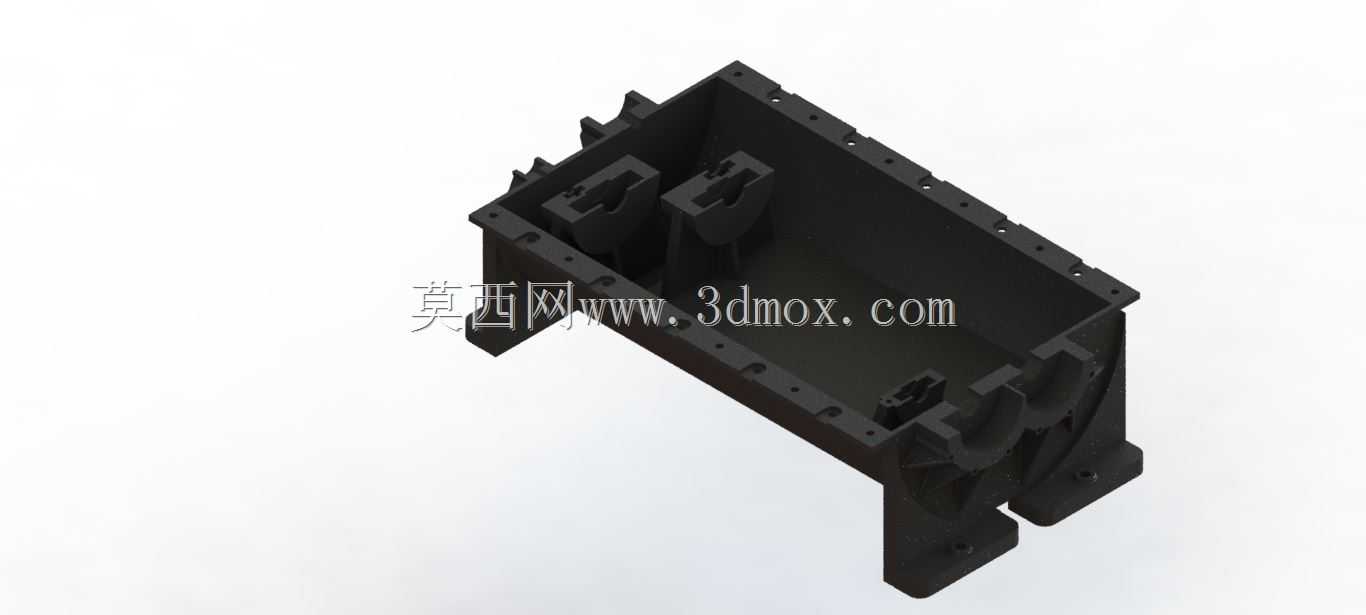

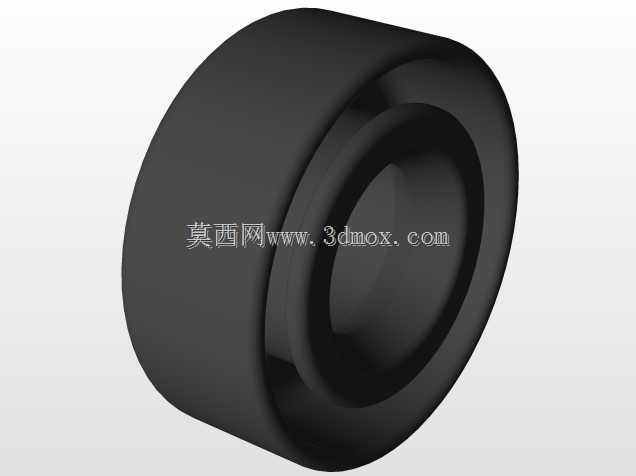

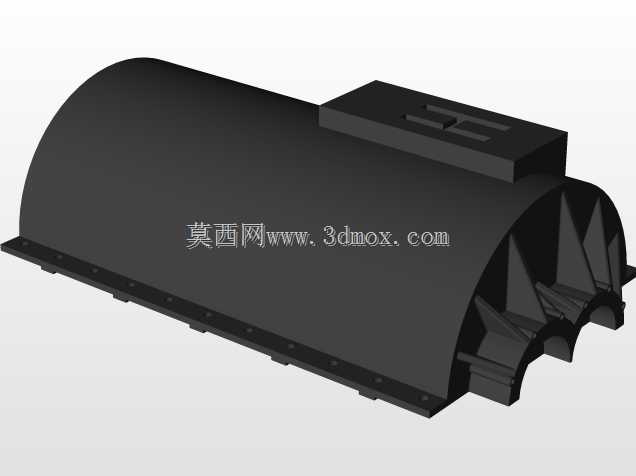

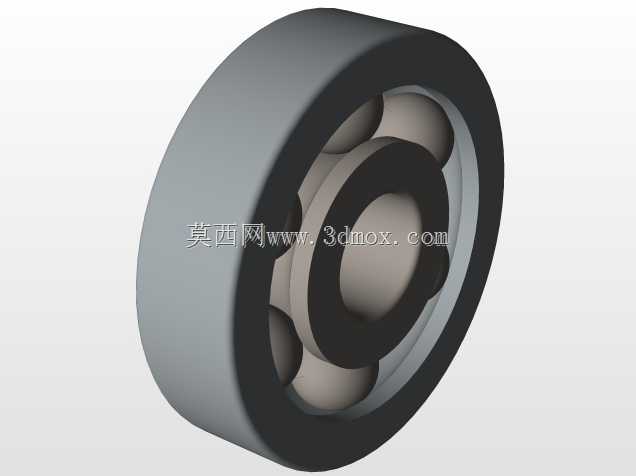

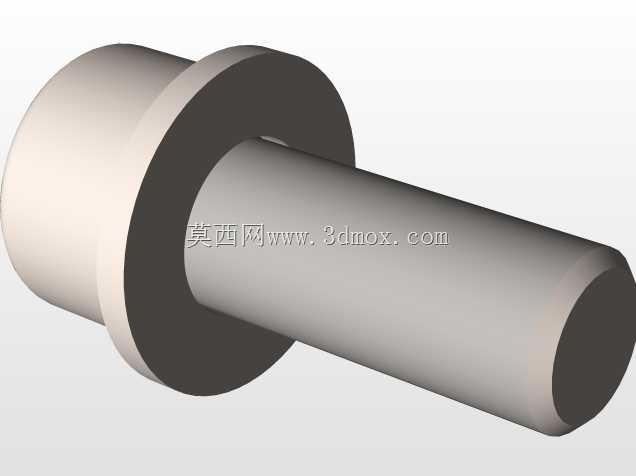

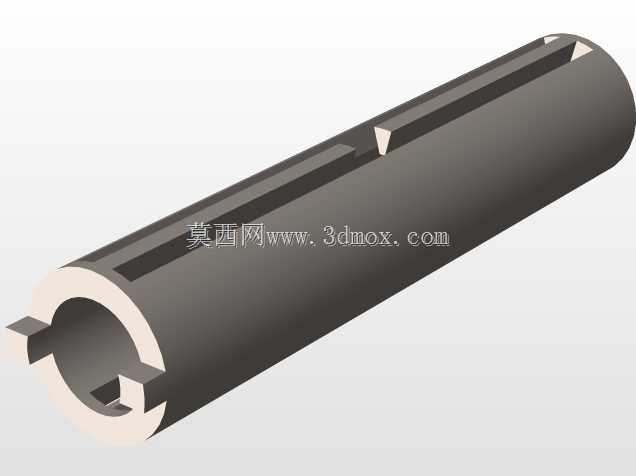

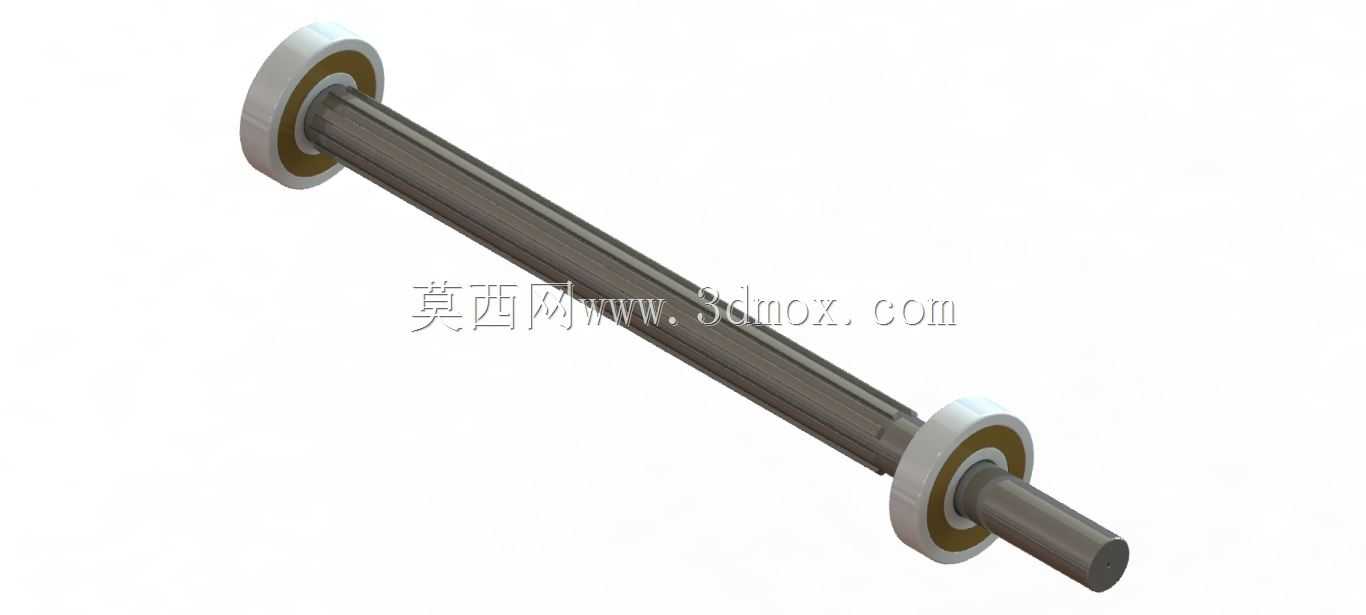

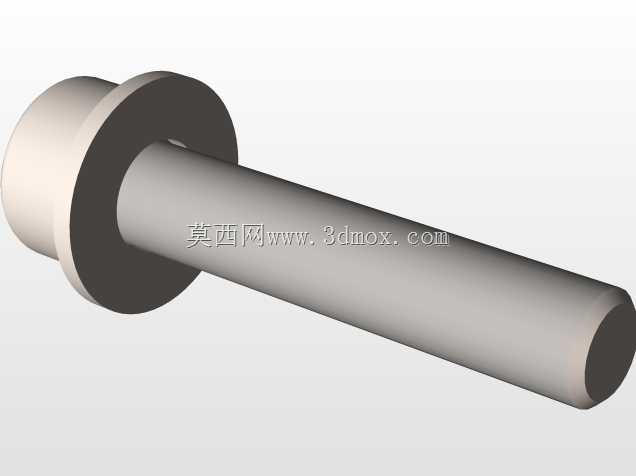

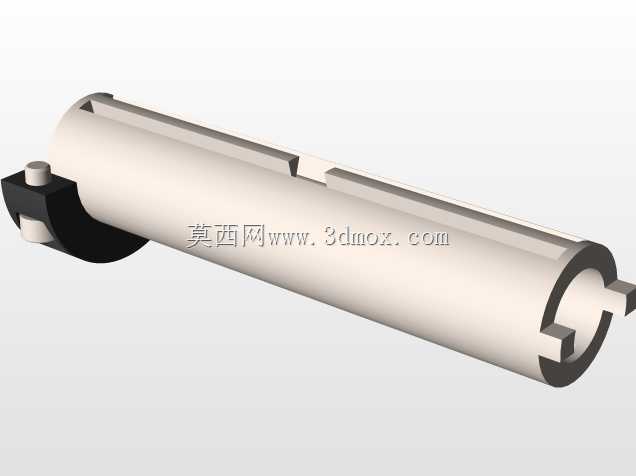

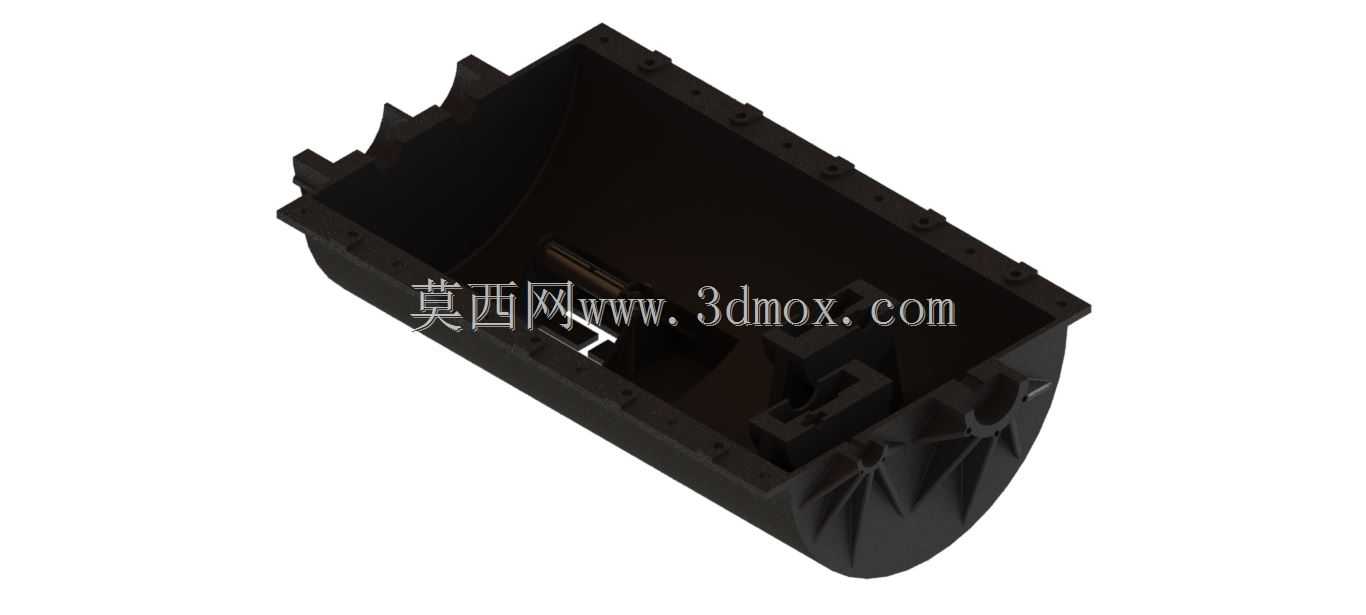

　　弯曲强度都能满足峰值载荷下的使用要求，避免重载工况下出现齿面点蚀、断齿等失效问题。箱体采用剖分式安装结构，上下箱体通过沿结合面均匀排布的螺栓完成紧固，既保证轴系部件装配时的操作便利性，也能在后期维护时快速开盖检查齿轮啮合状态、更换磨损部件，无需整体拆解外部连接的动力端与负载端。轴系部件采用多支点支撑布局，每根传动轴对应位置设置适配的轴承安装位，抵消齿轮啮合过程中产生的径向力与轴向力，控制轴系运转过程中的挠曲变形量，保证齿轮啮合的重合度始终处于合理区间，降低运转过程中的冲击与噪声。换挡机构采用直动式拨杆设计，拨叉与滑移齿轮的卡槽配合间隙经过严格控制，既保证换挡动作的顺畅无卡滞，也避免间隙过大导致齿轮啮合到位后出现轴向窜动，

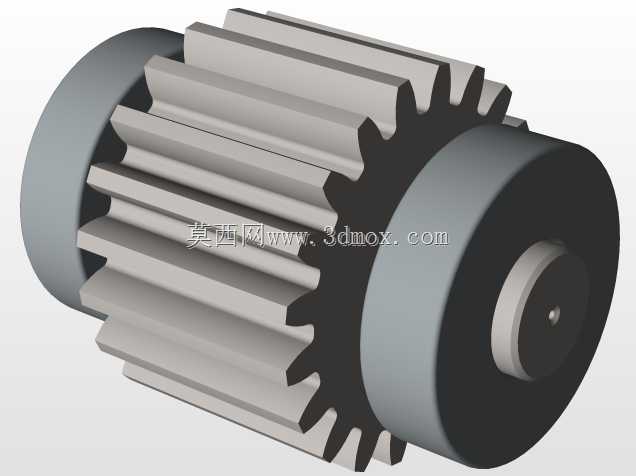

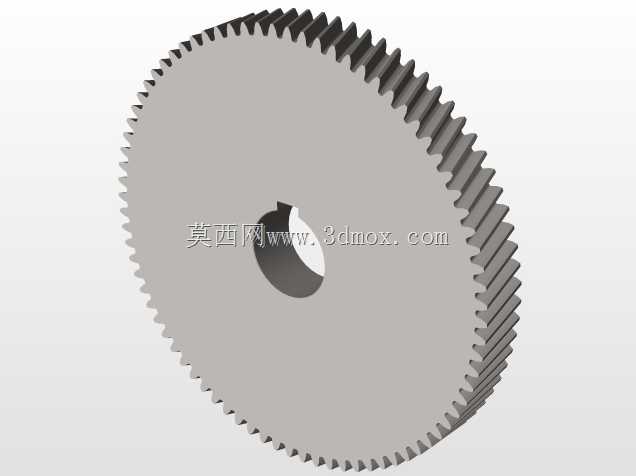

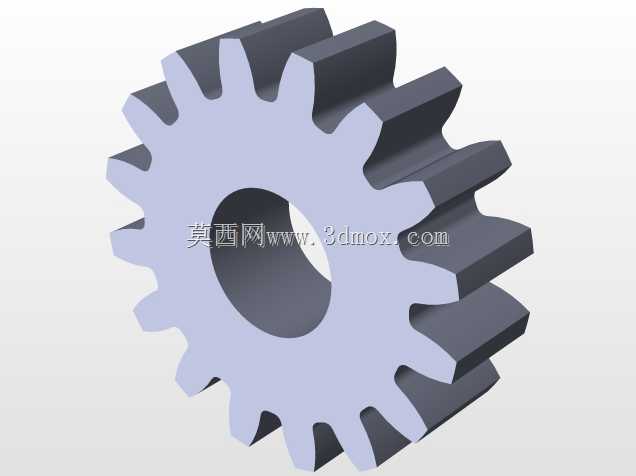

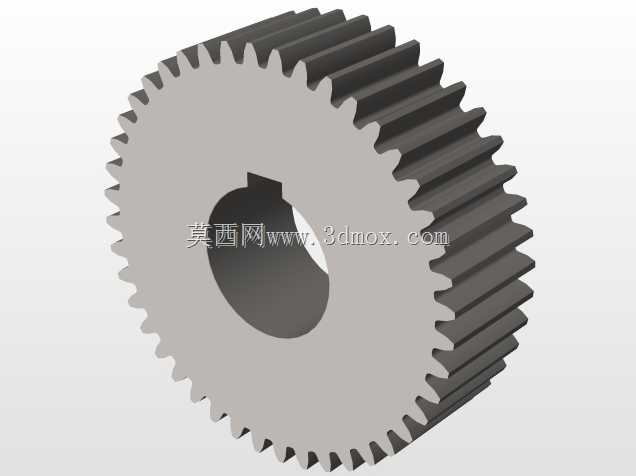

　　防止打齿问题出现。安装边界方面，箱体底部设置带安装孔的支撑脚，可直接通过螺栓固定在提升机构的安装基座上，输入轴、输出轴的轴伸长度、轴径尺寸以及键槽规格都与配套的动力源、卷筒连接尺寸完全匹配，无需额外加装过渡连接装置即可完成装配。齿轮参数设计上，各档位齿轮的模数根据对应档位传递的最大扭矩选定，齿宽系数结合箱体内部空间尺寸合理取值，在保证承载能力的前提下尽可能控制齿轮箱整体体积与重量，避免对直升机拖船的整体载荷分配造成额外负担。润滑方式采用油浴润滑结构，箱体内部预留合理的储油空间，齿轮运转过程中带起的润滑油可覆盖所有啮合齿面与轴承位置，无需额外配置强制润滑系统，简化整体结构的同时降低后期维护成本。箱体结合面处设置密封槽，

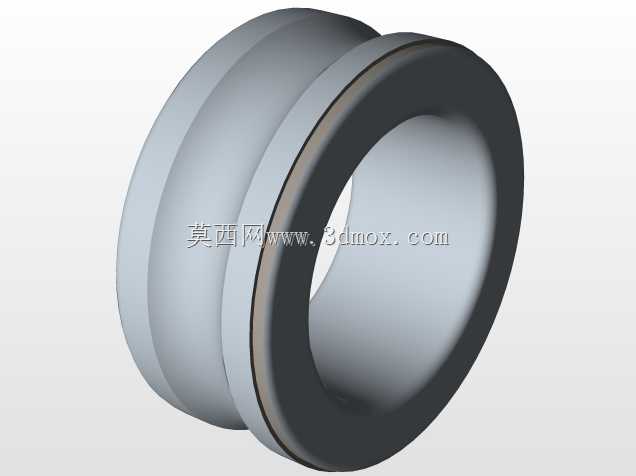

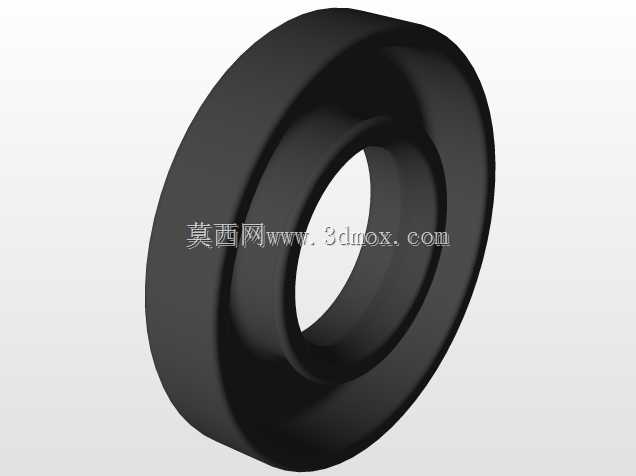

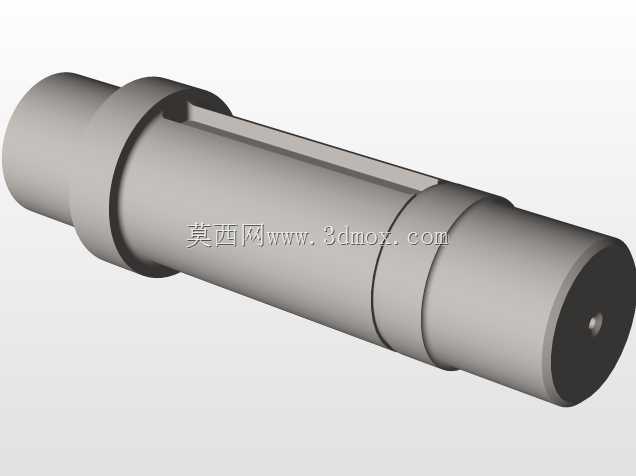

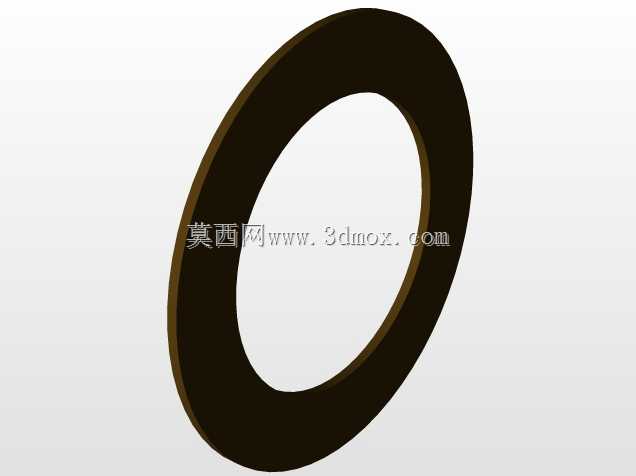

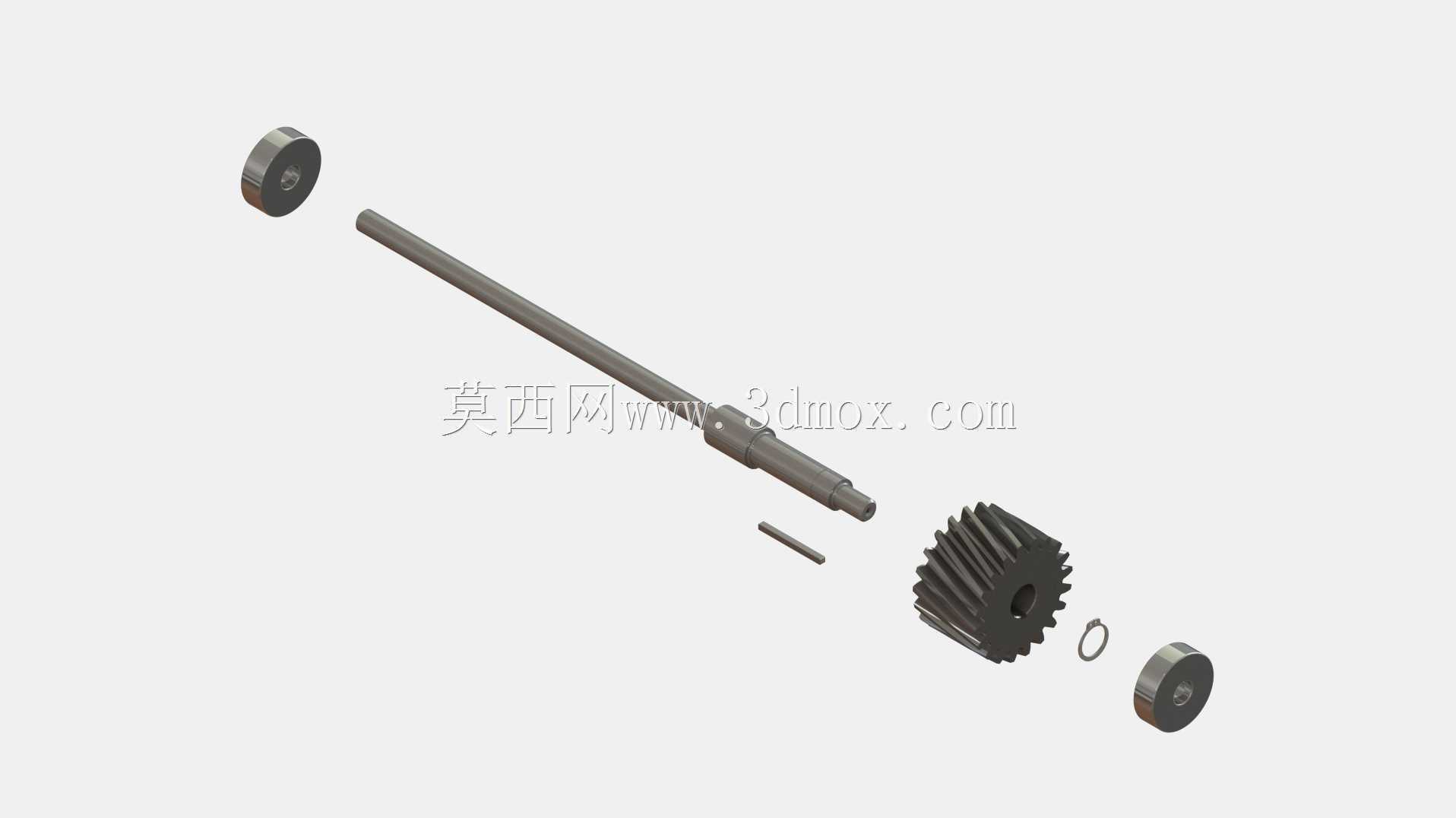

　　装配时加装密封垫防止润滑油渗漏，各轴伸位置配套对应规格的油封，阻挡外部粉尘、水汽进入箱体内部，同时避免内部润滑油泄漏污染周边作业环境。从结构细节来看，各齿轮的轴向定位通过轴肩、卡簧配合实现，确保齿轮在运转过程中不会出现轴向位移，保证啮合齿宽的有效接触长度；换挡拨杆的操作位置设置在箱体外侧便于操作的位置，拨杆的行程与滑移齿轮的换挡行程精准匹配，操作时可清晰感知档位到位的触感，避免出现挂档不到位导致的齿轮偏载问题。整体结构在满足传动功能要求的前提下，尽可能减少非必要的复杂结构，所有零部件都具备良好的加工工艺性，轴类零件、齿轮零件都可通过常规的机加工设备完成加工，箱体可通过铸造后铣削结合面、镗削轴承孔的工艺完成制造，无需特殊加工设备即可实现量产，适配相关作业场景的备件替换需求。
