带安装孔法兰式轴承保持架结构设计

　　在各类回转传动机构的设计选型中，轴承保持架是决定滚动轴承运行稳定性、极限转速与使用寿命的核心配套零件，这款带法兰安装结构的保持架，主要适配中等载荷、中等转速工况下的深沟球轴承或短圆柱滚子轴承使用，常见于小型电机输出端、精密输送辊道支撑端、小型减速机输入轴定位段等场景，能够在轴承内圈与外圈的环形滚道空间内，均匀分隔相邻的滚动体，避免滚动体在运转过程中发生直接接触碰撞，将滚动体之间的滑动摩擦、运转温升控制在合理区间，同时引导滚动体在滚道内顺畅公转，在非承载区还能对滚动体起到可靠的承托作用，避免滚动体出现歪斜、卡滞的问题。

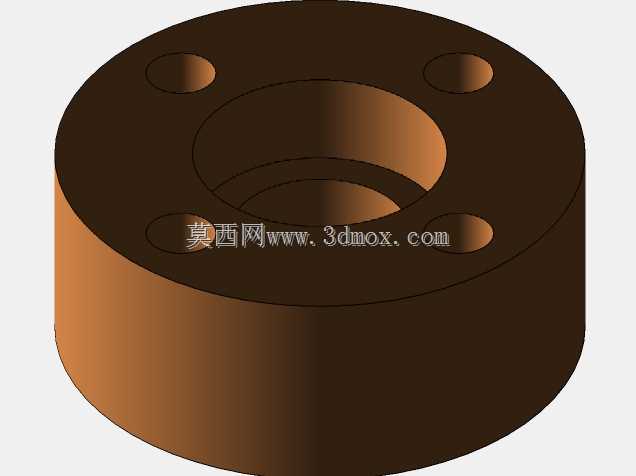

　　从结构设计逻辑来看，这款保持架采用了一体式法兰筒型结构，主体为等壁厚的圆筒状回转体，一端延伸出带均布安装孔的法兰边，四个安装孔沿法兰端面圆周方向等角度分布，孔位的位置度公差严格控制在0.02mm以内，既可以通过穿装螺栓将保持架与轴承外圈侧的安装基准面做辅助定位，也能适配部分带轴向限位要求的轴承装配场景，避免保持架在高速回转时出现轴向窜动。保持架的内圈型腔与滚动体的兜孔采用了铣削成型的等半径球面/柱面轮廓，兜孔的间隙取值经过反复校核：径向预留0.1-0.15mm的活动间隙，保证滚动体在兜孔内可以自由转动，不会出现卡阻；轴向间隙控制在0.08-0.12mm，既允许滚动体存在微量的轴向窜动补偿轴系热胀冷缩的变形量，又不会因为间隙过大导致滚动体在变载荷工况下出现冲击异响。

　　从安装边界与尺寸适配角度来说，这款保持架的法兰端面与筒身外圆的垂直度公差不超过0.015mm，筒身外圆与轴承外圈挡边内径的配合间隙取0.2-0.3mm，保证保持架在轴承内部有足够的径向浮动空间，能够自动补偿轴系安装时的少量同轴度误差，避免因为安装对中偏差导致保持架受到额外的附加载荷。保持架的筒身长度比轴承内圈的宽度小0.5mm，装配后筒身端面不会超出轴承内圈的侧面，不会与轴肩、轴承端盖等相邻零件发生运动干涉；法兰边的外径比轴承外圈的外径小2mm，四个安装孔的中心圆直径与轴承外圈上的定位销孔中心圆保持一致，装配时可以借助定位销快速完成孔位对中，不需要反复调整保持架的周向位置。

　　在实际工况适配层面，这种一体式结构的保持架相比铆接式的分体保持架，结构强度更高，不存在铆接松动的失效风险，能够承受一定的瞬时冲击载荷，适配的轴承径向载荷范围为额定动载荷的10%-60%，极限转速可以达到同尺寸铜保持架轴承的80%，在润滑条件良好的情况下，连续运转的温升可以控制在40K以内。设计过程中特意对兜孔的边缘做了0.2mm的圆角倒钝处理，避免锐边在运转过程中刮蹭滚动体表面，破坏滚动体的表面粗糙度，同时也能减少润滑脂在兜孔位置的流动阻力，保证润滑脂可以顺利进入滚动体与滚道的接触区域，形成稳定的润滑油膜。法兰边上的安装孔采用了沉孔设计，螺栓装配后螺栓头不会高出法兰端面，不会和相邻的密封件、端盖零件发生摩擦，沉孔的深度刚好覆盖螺栓头的厚度，不会因为沉孔过深削弱法兰边的结构强度，也不会因为沉孔过浅导致螺栓头突出影响装配。

　　在常规的轴承应用中，很多设计人员容易忽略保持架的结构匹配性，直接选用标准无法兰的保持架，在存在轴向振动、频繁正反转的工况下，很容易出现保持架轴向窜动、兜孔磨损过快的问题，这款带法兰定位的保持架结构，就是针对这类存在轴向载荷波动、频繁启停的传动场景做的优化设计，不需要额外增加轴承的轴向限位零件，依靠自身法兰边的定位就能限制保持架的轴向位移，简化了轴承周边的结构设计，减少了装配时的零件数量。同时保持架的壁厚做了等强度优化，筒身部分的壁厚根据兜孔位置的应力分布做了微调，兜孔之间的连接筋厚度比非兜孔区域厚0.3mm，既保证了整体结构的刚性，又尽可能减轻了保持架的自身重量，降低高速回转时的离心力，减少滚动体受到的附加离心载荷，提升轴承在高转速工况下的运行稳定性。
