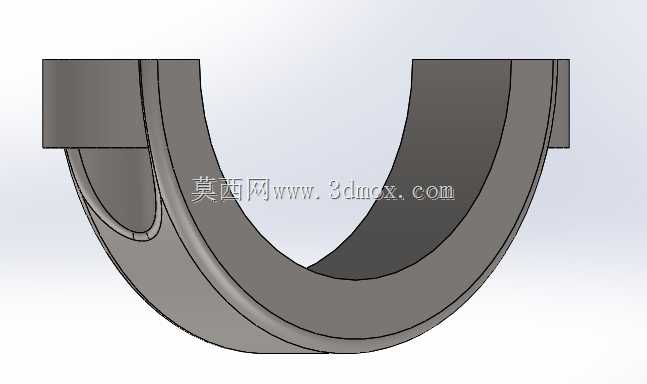

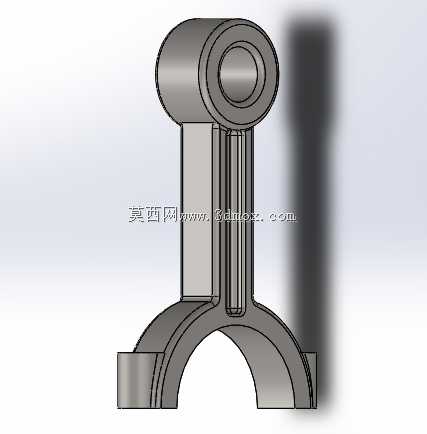

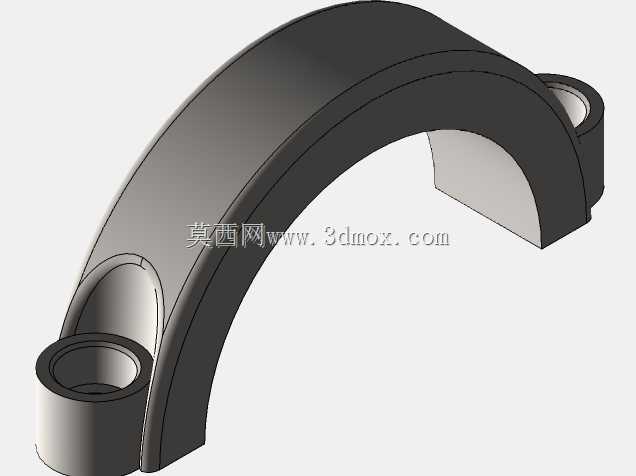

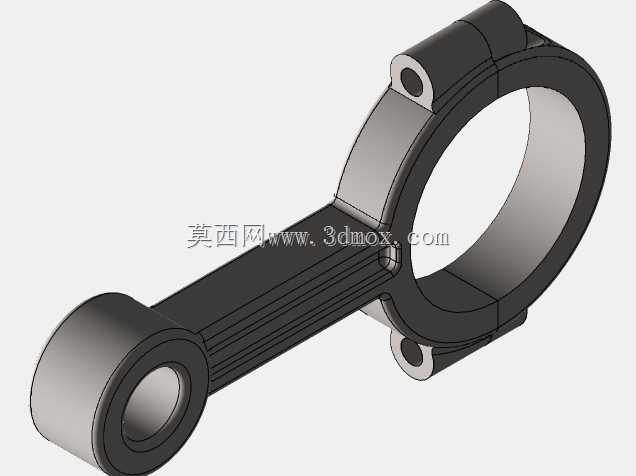

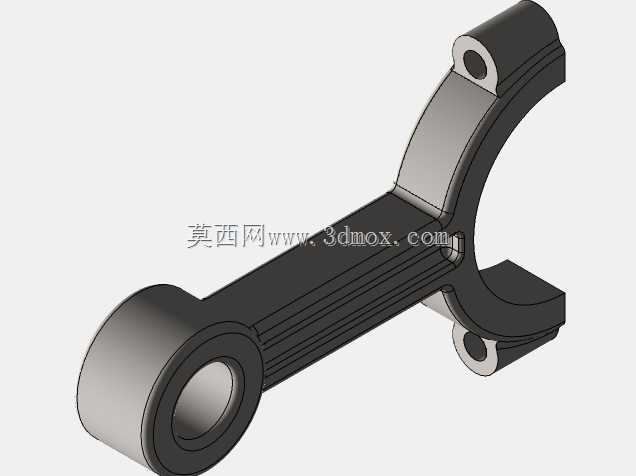

在往复式动力机械的传动链路中,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力部件,其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。本次建模的分体式连杆结构,主要适配小排量单缸内燃机、小型往复式空压机这类对部件轻量化与装配便捷性有明确要求的应用场景,日常工况下需要持续承受交变的燃气爆发压力、往复惯性力与旋转惯性力的复合作用,因此结构设计阶段需要同时兼顾强度冗余、重量控制与装配公差匹配。从结构功能划分来看,该连杆整体分为大头、杆身、小头三个功能区段,小头端为整体式环形结构,工作状态下通过活塞销与活塞组件铰接,内孔预留了衬套压装的尺寸余量,可在磨损后单独更换衬套降低维护成本;大头端采用分体式剖分结构,配套连杆盖通过螺栓完成锁紧,
能够直接卡合在曲轴曲柄销位置,避免了整体式大头装配时需要穿入曲轴端面的操作限制,大幅提升了动力总成的装配效率,剖分面采用平切口结构设计,加工工艺性更好,适配中小功率动力设备的载荷需求。杆身部分采用工字形截面构型,这一设计是在长期工程实践中优化形成的:在相同截面面积下,工字形截面的抗弯截面模量远大于矩形或圆形截面,能够在尽可能降低杆身自重的前提下,满足摆动平面与垂直摆动平面两个方向的抗弯、抗扭强度要求,减少往复运动过程中产生的惯性载荷,降低曲轴轴颈的磨损速率。建模过程中需要重点关注几个关键尺寸的边界约束:首先是大小头孔的中心距,这一尺寸直接决定活塞的行程参数,公差需要控制在IT6级精度区间,中心距偏差过大会直接改变压缩比,
影响动力输出效率;其次是大小头孔的圆柱度与平行度要求,两孔轴线的平行度偏差需要控制在0.03/100mm以内,否则会导致活塞销与曲柄销出现偏磨,运行过程中产生异常振动与异响;大头端的螺栓孔位置度需要与连杆盖完全匹配,避免装配后出现结合面错位,导致轴瓦安装过盈量不均,引发烧瓦故障。从安装适配的角度来看,该连杆的大头内径尺寸适配标准直径的曲柄销,配合间隙需要根据运行转速、润滑条件调整,通常保留0.03-0.08mm的间隙以建立稳定的润滑油膜;小头端内孔尺寸适配对应规格的活塞销,配合形式采用过渡配合,工作状态下依靠衬套油孔输送的润滑油实现浮动润滑,减少接触面的摩擦损耗。杆身表面设计有连续的过渡圆角,所有截面变化位置都避免了直角锐边,
能够有效降低应力集中系数,减少交变载荷下的疲劳裂纹萌生概率,这一细节在高转速工况下尤为关键,很多连杆断裂故障都源于截面突变位置的应力集中。在实际选型匹配过程中,这类连杆还需要根据设备的额定爆发压力核算杆身的最小截面强度,确保最大拉压应力低于材料的许用疲劳极限,通常这类中小功率连杆采用40Cr调质钢加工,表面进行喷丸强化处理进一步提升疲劳强度,部分轻量化机型也会采用锻造铝合金材质降低往复质量,但承载能力会相应下降。建模时还原了连杆大头端的定位凹槽结构,用于安装轴瓦时的周向定位,避免轴瓦在运行过程中出现转动堵塞油孔;小头端的油孔位置也按照实际润滑路径设计,能够将曲轴箱内飞溅的润滑油引导至活塞销配合面,实现持续润滑。需要注意的是,分体式连杆的连杆盖与杆身是配对加工的,装配时不能互换,建模过程中在结合面位置预留了配对标记的结构位置,方便生产装配过程中的分组管理,避免混装导致的结合面贴合度不足问题。
