直列四缸发动机曲轴结构三维数模

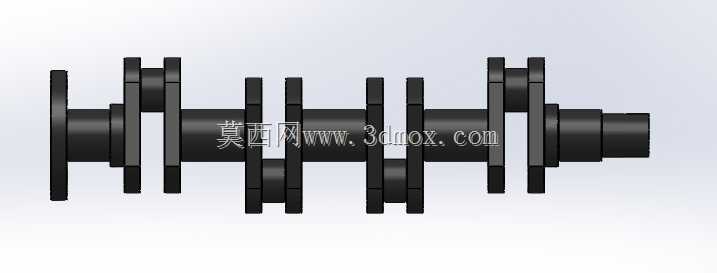

　　作为内燃机核心动力传递部件，这款直列四缸曲轴的三维数模完全按照量产机型的实际结构还原，所有曲拐的相位角严格遵循四缸发动机1-3-4-2的点火间隔要求，相邻曲拐夹角设置为180度，能够保证四个气缸的做功行程均匀错开，让动力输出的平顺性满足乘用车动力总成的基础要求。从实际应用场景来看，这类曲轴主要搭载于1.5L-2.0L排量的直列四缸汽油机或柴油机，覆盖家用乘用车、轻型商用货车、小型工程机械动力单元等多个领域，是发动机中将活塞往复直线运动转化为旋转扭矩输出的唯一核心构件。

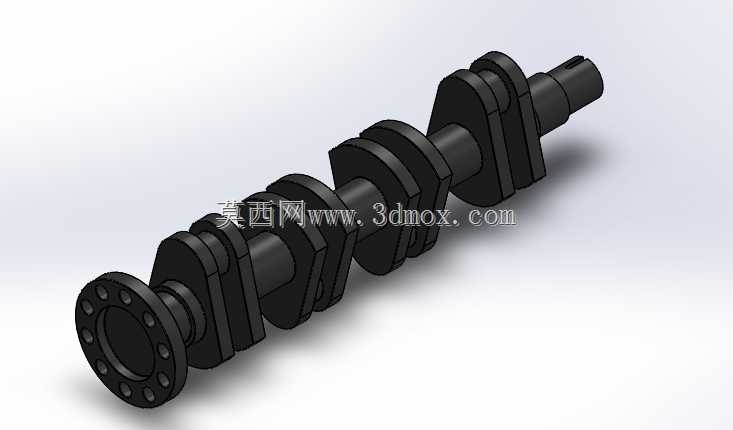

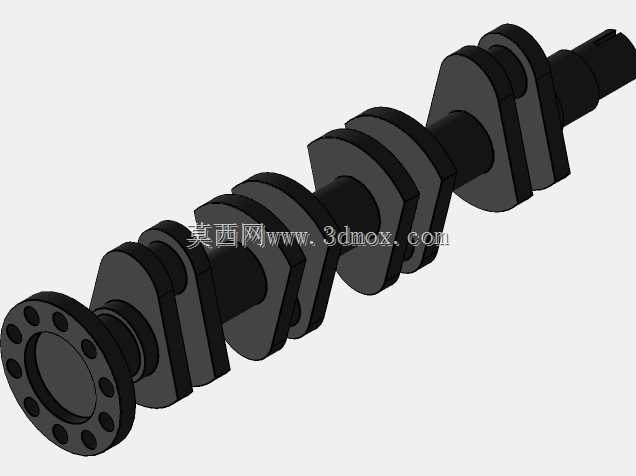

　　从结构设计逻辑来看，该曲轴采用整体式锻造结构的建模思路，前端轴段预留了正时齿轮、皮带轮的安装定位轴颈，带有标准的半圆键槽结构，能够保证附件传动的相位精度，避免正时错位引发的配气机构故障；输出端采用法兰盘结构，法兰端面均匀分布8个螺栓连接孔，孔位的位置度公差在建模时严格按照量产要求设置，能够与飞轮组件精准配合，保证动力输出端的连接刚性，避免高速运转时飞轮出现偏摆振动。四个连杆轴颈分别对应四个气缸的连杆安装位，每个连杆轴颈两侧都设置了平衡配重块，配重块的外形轮廓经过动平衡校核，能够抵消曲拐旋转时产生的一阶、二阶往复惯性力，减少发动机运转时的整机振动。主轴颈的数量按照全支撑结构设计，共设置五道主轴颈，每道主轴颈的直径大于连杆轴颈，能够提升曲轴整体的抗弯强度，承受做功行程中活塞传递的爆发压力，避免长期高负荷运转下出现曲轴弯曲疲劳失效。

　　建模过程中充分考虑了实际加工与装配的边界要求，所有轴颈的过渡位置都设置了标准圆角，避免应力集中引发的轴颈断裂问题；润滑油道的走向在数模中做了完整还原，主油道从主轴颈内部贯穿，通过斜向油道连通每个连杆轴颈，能够在发动机运转时将压力机油输送到连杆轴承位置，形成稳定的油膜润滑，减少轴瓦的磨损。安装边界方面，曲轴的轴向定位设置在第三道主轴颈位置，预留了止推片的安装槽位，能够控制曲轴的轴向窜动量在合理范围内，避免运转过程中曲轴前后窜动引发的离合器分离不彻底、正时齿轮异常磨损等问题。从外形尺寸来看，该曲轴的总长度适配直列四缸发动机的缸体长度，主轴颈的中心高与缸体主轴承座的安装尺寸完全匹配，不需要额外调整即可适配同系列多数机型的缸体安装位，能够为新机型的动力总成开发提供基础参考，也可作为维修替换时的尺寸校核依据，帮助技术人员快速核对配件的匹配度，减少测绘环节的工作量。

　　在实际的工程应用中，这类曲轴的三维数模还可用于运动仿真分析，通过导入动力学仿真软件，可以模拟不同转速下曲轴的受力变形情况，验证配重结构的合理性，也能为曲轴的疲劳强度校核提供精准的模型基础，帮助设计人员在开发阶段就识别出结构薄弱点，优化圆角尺寸、配重形状等细节，提升零部件的使用寿命。
