深沟球式滚动轴承精密结构三维数模

　　在各类旋转传动机构的设计选型环节，滚动轴承是绕不开的核心支撑构件，这款深沟球结构的滚珠轴承，主要承担径向载荷承载需求，同时可适配一定比例的轴向载荷工况，广泛覆盖从小型消费电子传动结构、通讯设备调谐机构，到中型工业输送机辊筒、机床主轴辅助支撑、电机输出端支撑等多场景的使用需求。从实际工程应用的角度看，这类轴承的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的能量损耗，同时约束轴系的径向与轴向窜动量，保证轴上搭载的齿轮、带轮、叶轮等功能构件的运转精度，避免因轴系偏移引发的传动啮合误差、密封件磨损、设备振动超标等连锁问题。

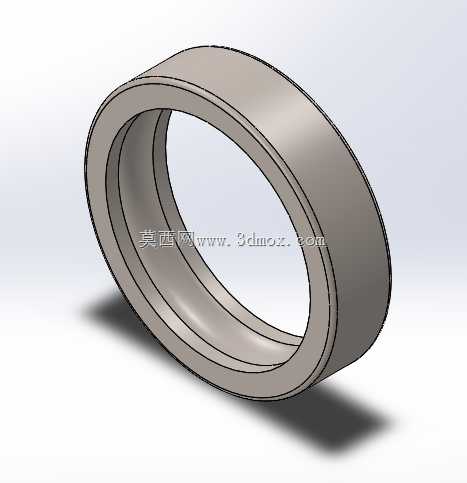

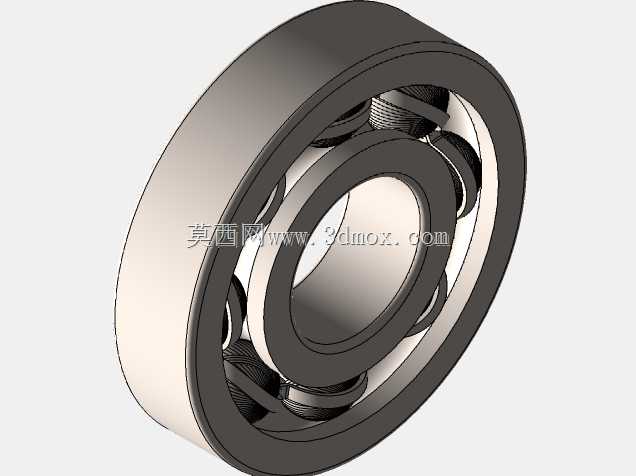

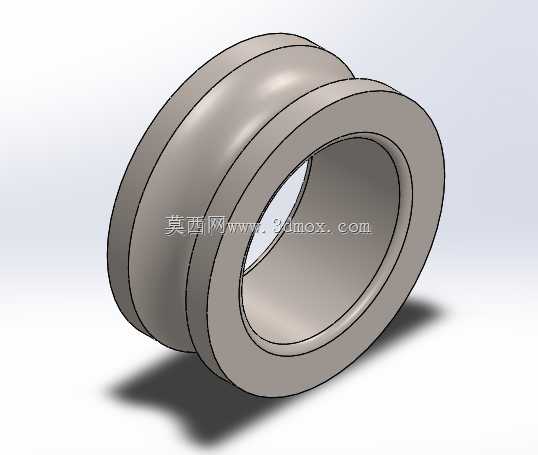

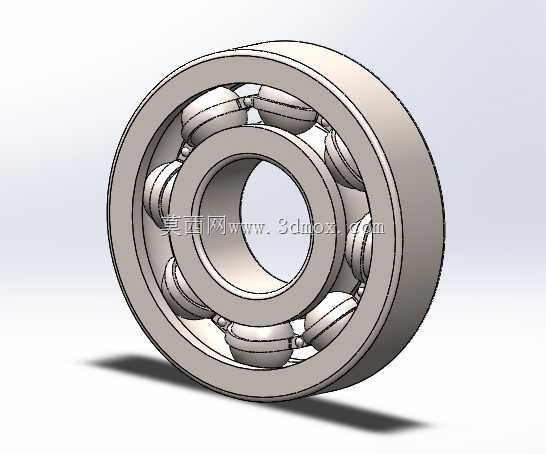

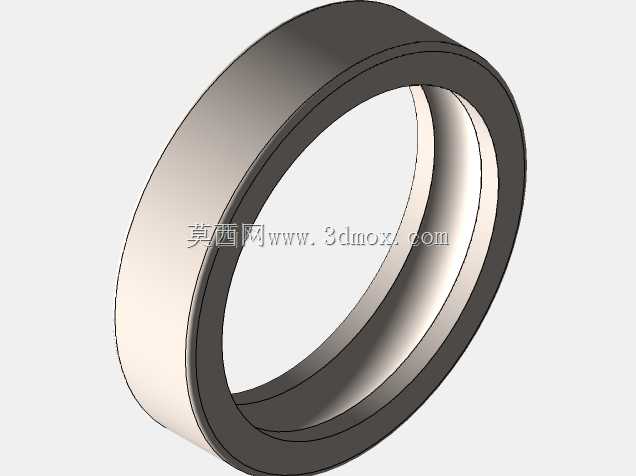

　　这款轴承的结构设计遵循成熟的深沟球轴承构型逻辑，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与旋转轴采用过盈配合装配，内圈的内侧滚道曲率与钢球半径匹配，随轴同步旋转；外圈与设备的轴承座孔采用过渡或间隙配合，通常固定在机座结构上作为支撑基准，外侧滚道与内圈滚道共同形成钢球的滚动循环轨道；滚动钢球均匀分布在内外圈滚道之间，是承载载荷并将滑动摩擦转化为滚动摩擦的核心元件，钢球的数量、直径直接决定轴承的额定动载荷与静载荷上限，设计过程中需要结合轴系的受力计算结果匹配对应参数，避免钢球数量不足导致承载能力不够，或是钢球排布过密引发保持架强度不足、运转过程中润滑脂存储空间被挤占的问题；保持架的作用是将每颗钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与磨损，同时引导钢球在非承载区的正常运转，在轴承拆装过程中也能防止钢球脱落。

　　从安装边界与尺寸适配的角度看，这类轴承的核心尺寸参数包括内径、外径、宽度三个核心装配尺寸，内径尺寸直接适配对应直径的旋转轴，设计时需要结合轴的受力大小、转速区间确认配合公差：高速轻载工况下可选择稍松的过渡配合，方便拆装维护；重载低速、存在冲击载荷的工况下则需要选择过盈量更大的配合，避免内圈与轴之间出现相对滑动引发的跑圈内圈磨损轴颈问题。外径尺寸对应设备轴承座的安装孔尺寸，外圈与座孔的配合同样需要根据工况调整，通常外圈作为固定端时配合稍紧，作为游动端适配轴系热伸长需求时配合稍松。宽度尺寸决定轴承在轴向上的安装空间占用，设计轴系的轴肩与轴承座孔的挡肩结构时，需要严格匹配轴承的安装倒角尺寸，挡肩的高度不能超过轴承内圈与外圈的倒角高度，否则会导致轴承无法安装到位，同时挡肩需要预留足够的拆卸空间，方便后期维护时使用拉马等工具拆卸轴承，避免挡肩过高导致拆卸时受力点落在滚动体上损坏滚道。

　　建模过程中需要重点还原滚道的曲率参数、钢球与滚道的接触角、保持架的兜孔间隙这些细节结构：滚道的曲率半径通常略大于钢球半径，保证钢球与滚道之间形成合适的接触椭圆，既避免接触应力过大导致钢球或滚道过早出现点蚀失效，也不会因接触面积过大增加摩擦阻力。保持架的兜孔与钢球之间需要预留合理的间隙，保证钢球在运转过程中可以自由滚动，同时不会在兜孔内出现过大的窜动引发保持架振动。模型还原了轴承的完整装配关系，可直接用于设备的虚拟装配干涉检查、轴系的运动仿真验证，也可作为选型过程中的结构参考，帮助设计人员确认安装空间、匹配周边密封件、端盖、锁紧螺母等附属构件的尺寸，避免在实际加工装配阶段出现尺寸干涉、安装空间不足等问题。在实际设备运维场景中，这类轴承的失效形式通常包括疲劳点蚀、磨粒磨损、保持架断裂、胶合等，建模时还原的结构细节也可用于失效分析的仿真模拟，帮助技术人员判断不同载荷、润滑条件下的轴承寿命表现，为设备的维护周期制定提供参考依据。
