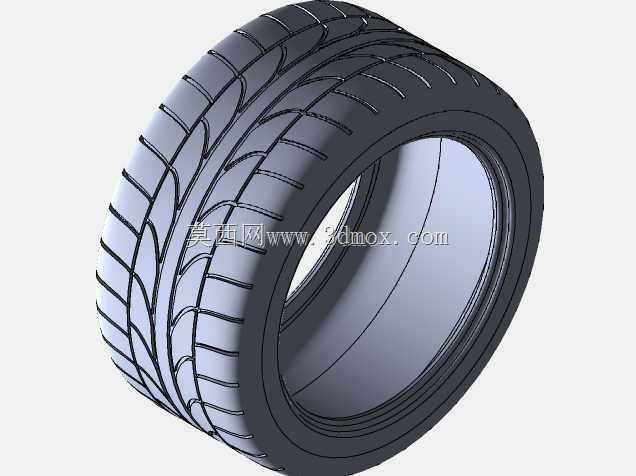

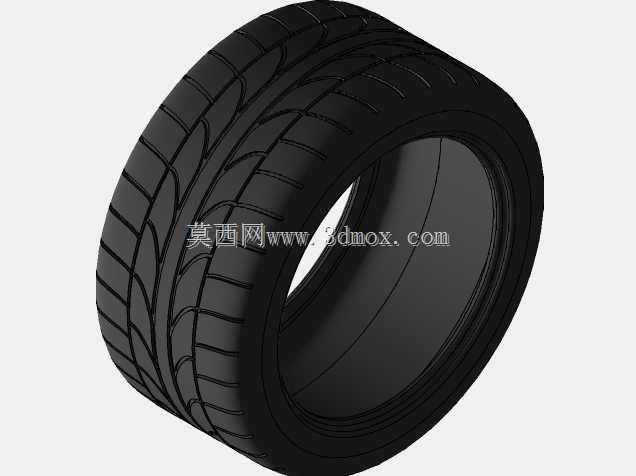

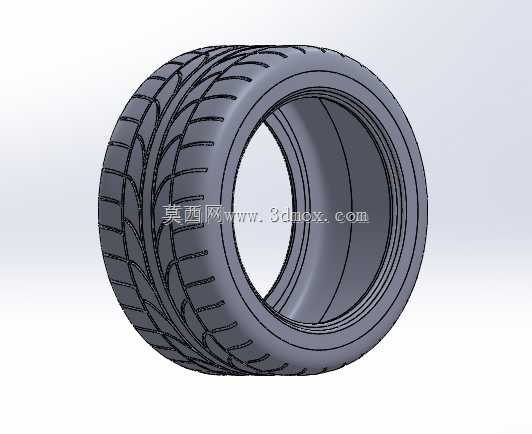

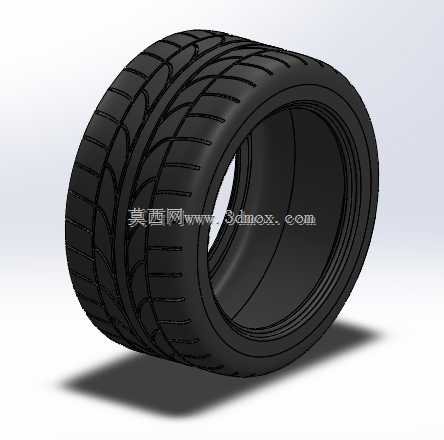

R13规格乘用车辆橡胶轮胎结构设计

　　日常做底盘行走部件建模时，轮胎是最容易被新手做走形的零件，很多人只做个光面带简单纹路的圆环就交差，真到装配验证或者做运动仿真的时候，根本匹配不了轮辋的安装位，更别说模拟接地形变、干涉检查这些实际需求。这次做的R13规格轮胎，首先要卡准轮辋适配的核心边界，胎圈位置的直径公差、胎唇的卡接凸缘尺寸完全对照13英寸轮辋的装配基准来做，装到对应轮辋上不会出现径向窜动、周向打滑的问题，胎侧的厚度变化也按照实际真空胎的结构来，靠近胎圈的位置加厚做刚性支撑，胎冠位置的胶层厚度匹配花纹深度，不会出现壁厚不均导致的仿真失真。

　　从应用场景来说，这个规格的轮胎多用于小型乘用车辆，日常城市道路行驶的接地需求、排水需求都要在花纹设计里体现，胎面的主排水沟是连续的周向结构，横向的切槽顺着胎肩弧度延伸，雨天行驶时能快速把胎面和路面之间的积水排出去，避免水滑效应，花纹块的排布做了节距错位，不会在平整路面行驶时产生规律的共振噪音，这也是很多建模时容易忽略的点——只画纹路形状，不考虑节距差带来的实际性能影响。胎侧的弧度设计也不是随便做的曲面，要兼顾行驶时的侧向支撑力，过弯时胎侧的形变范围控制在合理区间，不会因为胎侧过软导致侧倾过大，也不会因为过硬失去滤震效果，过路面细碎颠簸时能靠胎侧的小幅形变吸收一部分冲击，减少传递到悬架的震动。

　　建模的时候先做胎体的基础回转曲面，再把花纹块按照排布规律逐个做布尔运算，胎面的花纹沟深度统一控制在乘用轮胎的常规磨损阈值内，沟底做了小圆角过渡，不会出现应力集中导致的花纹块根部开裂问题，胎肩位置的花纹块做了倒角处理，转向接地时胎肩的受力更均匀，不会出现偏磨的情况。安装边界上，除了胎圈和轮辋配合的直径，胎侧的总宽度、胎面的接地宽度也都对应R13规格轮胎的常规参数，做整车总布置的时候，打方向时轮胎和翼子板内衬、悬架摆臂之间的安全间隙能直接用这个模型校核，不用再二次调整尺寸。另外胎体内部的轮廓也做了贴合实际的设计，不是等壁厚的空心结构，气密层的位置、胎圈钢丝圈的占位都在模型里留了对应的结构空间，后续如果要做轮胎的有限元分析，比如接地压力分布、充气形变模拟，直接拆分模型就能赋予不同部位的材料属性，不用重新重构结构。很多人觉得轮胎是外观件，其实它是底盘行走系统里唯一和地面接触的部件，尺寸、结构差一点，整车的操控、制动、行驶平顺性仿真结果都会差很多，做这个模型的时候每一处曲面的曲率、每一条花纹的走向，都对照实际量产的同规格轮胎逆向校核过，不管是做整车装配演示、结构教学演示，还是做改装方案的适配验证，都能直接用，不会出现和实际零件偏差过大的问题。
