重型弹簧压紧式门闩锁结构设计

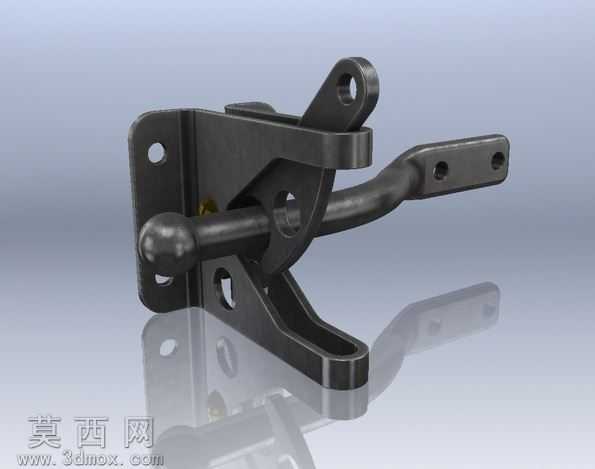

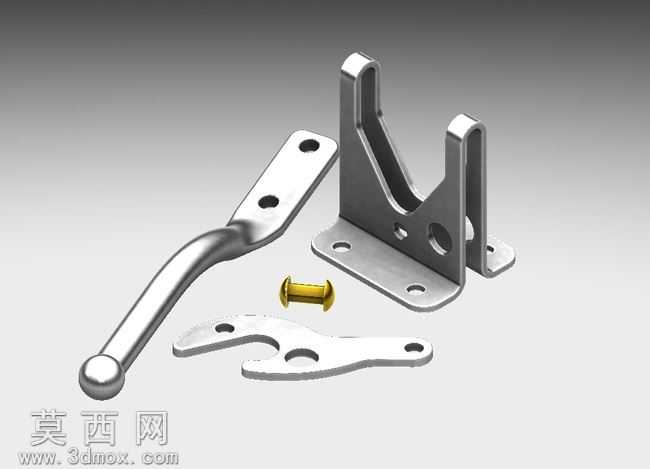

本模型为重型弹簧压紧式门闩锁，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工艺要求，对每一处结构的尺寸公差、装配间隙都做了合理预留，确保模型可直接对接生产加工环节。渲染阶段采用哑光黑色金属材质，模拟实际产品的喷塑表面处理效果，通过环境光遮蔽、反射折射参数的精细调整，还原金属构件的厚重质感与表面细微纹理，同时添加地面反射效果增强模型的真实感与立体感。结构设计上，该门闩锁采用杠杆式压紧原理，核心构件包含安装底座、操作手柄、锁舌插杆、压紧弹簧、联动转轴五个部分：安装底座设置三个沉头安装孔，可通过螺栓牢固固定在门框侧边，底座上的转轴孔与限位槽经过同轴度校验，保证手柄转动无卡滞；操作手柄采用人体工学弧形设计，末端设置球形握持端，扳动时受力均匀，手柄上的联动槽与锁舌插杆的销轴配合，将手柄的旋转运动转化为锁舌的直线伸缩运动；锁舌插杆为长条形扁钢结构，头部做圆弧导向处理，插入对应锁扣时可自动导正，插杆上设置的弹簧挡圈与底座之间安装压紧弹簧，在锁止状态下持续提供轴向压紧力，避免门体因震动产生松脱，同时弹簧的预紧力可抵消构件间的装配间隙，消除晃动异响；联动转轴采用过盈配合与手柄连接，转轴表面做润滑处理模拟实际工况下的耐磨性能，所有活动构件的运动行程都经过运动仿真校验，手柄扳动角度为90度，对应锁舌伸缩行程为25mm，完全满足重型门扇的锁紧需求。设计思路上，该门闩锁针对工业设备门、重型仓储门、户外箱体门的使用场景，摒弃了普通民用门锁的单薄结构，整体构件厚度均不低于3mm，关键受力部位做加强筋处理，抗冲击性能与抗拉强度远高于普通门栓；同时结构上做了防误开设计，锁止状态下手柄与底座贴合，无突出受力点，意外碰撞不会导致锁具开启，解锁时需要向上扳动手柄带动锁舌回缩，操作逻辑清晰，无需额外工具即可快速启闭。建模过程中对所有零件做了单独建模与装配约束，可直接生成爆炸图用于装配指导，也可导出工程图标注尺寸公差与形位公差，适配不同的加工生产需求。
