推拉门吊轮滑移机构三维设计模型

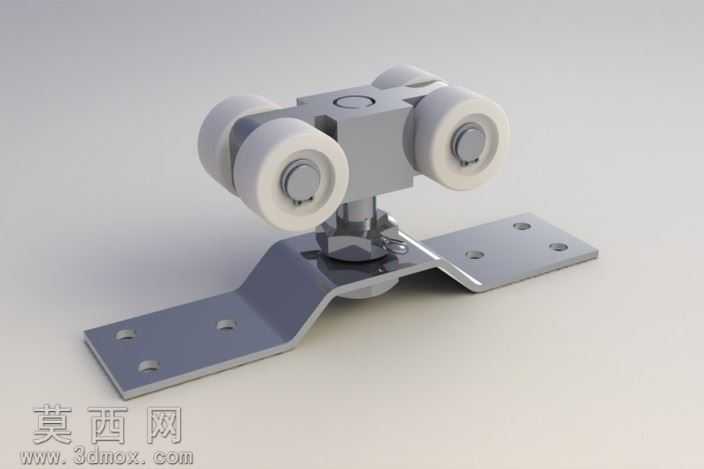

本模型为推拉门配套的吊轮滑移承载机构，采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的装配公差、运动间隙做了精准的参数化约束，可直接用于结构验证与生产参考。模型整体分为上部滚轮组、中部连接转轴、下部安装挂板三个核心模块，上部滚轮组采用对称式双轮布局，四个尼龙滚轮两两分布在连接座两侧，滚轮内置轴承安装位，建模时还原了滚轮的圆弧导向面设计，可适配市面常见的推拉门吊轨截面，保证滑动过程中滚轮与轨道的接触面积均匀，避免滑动卡顿、偏磨的问题。中部连接结构采用万向转轴设计，建模时预留了转轴的转动间隙，可实现挂板相对于滚轮组的小角度自适应偏转，能够抵消门扇安装时的微小角度误差，保证门扇推拉过程中始终保持垂直状态，避免出现门扇蹭轨、启闭阻力过大的问题。下部安装挂板采用折弯成型的钣金结构设计，建模时还原了钣金件的折弯圆角、安装孔位的沉头结构，挂板上的多个安装孔位做了长圆孔设计，可实现门扇安装时的上下、前后位置微调，降低现场安装的对位难度。渲染阶段针对不同部件赋予了对应的真实材质，滚轮部分采用哑光尼龙材质，金属结构件采用拉丝不锈钢与镀锌钢板材质，转轴部分做了金属抛光质感处理，渲染光影采用柔和的工作室布光，清晰展现各部件的结构细节与装配关系。设计过程中充分考虑了门用五金的实际使用需求，整体结构兼顾了承载能力与滑动顺畅度，对称式滚轮布局可均匀承载门扇重量，万向连接结构可适配安装误差，钣金挂板的结构设计兼顾了结构强度与安装便利性，模型完整还原了该滑移机构的所有装配细节，各部件可单独拆解用于工程出图、结构优化，也可直接导入装配场景用于推拉门整体方案的效果验证与运动仿真，帮助设计人员快速验证推拉门启闭过程中的运动干涉、受力分布情况，缩短五金配件的开发验证周期。
