ABB配套工业机器人变位定位装置

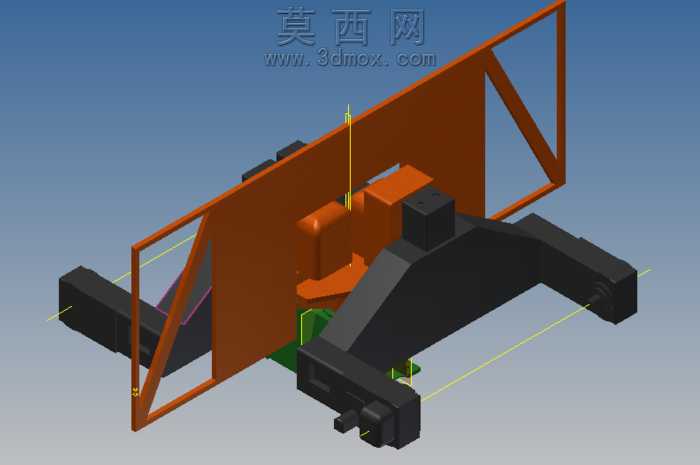

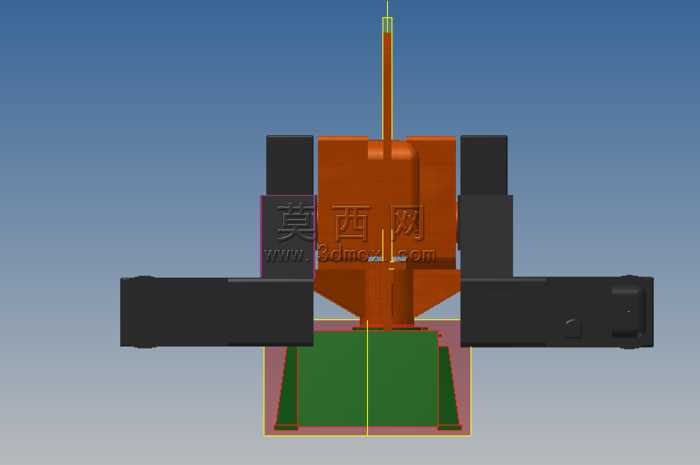

本模型为适配ABB工业机器人作业的专用定位装置，整体采用三维参数化建模完成，在建模阶段严格遵循工业现场工装的实际尺寸比例，对各功能模块进行独立草绘、特征拉伸与装配约束，确保各部件间的运动干涉校验完全符合实际使用逻辑。模型主体承载结构采用厚重的一体式铸钢造型设计，建模时通过圆角过渡、加强筋特征还原铸件的力学优化结构，表面赋予哑光深灰磨砂材质，还原工业铸件的真实质感；后侧的防护框架采用橘红色方管焊接结构，建模时通过焊件模块生成方管型材特征，对焊接拼接处做了细微的焊道纹理处理，材质赋予橘红防锈漆质感，同时在框架内侧预留了管线排布的避让空间，符合现场布线的实际需求。装置的核心定位模块集成了伺服回转支撑结构，建模时对回转支承的齿圈、安装孔位、定位销孔都做了精细化还原，可实现工件的多角度回转变位，配合机器人完成多面加工作业，底部的安装底座预留了与地面地脚螺栓连接的固定孔位，建模时对孔位的公差配合做了参数化设定，方便后续工程图导出直接用于生产。在渲染阶段，采用工业场景常用的冷色调渐变背景，添加柔和的环境漫反射光源，对金属结构的边缘做了细微的高光处理，既清晰展示各部件的结构轮廓，又还原了工业装备的厚重质感。设计思路上，该定位装置主要面向机器人焊接、上下料等作业场景，通过可回转的承载平台拓展机器人的作业范围，避免机器人反复调整姿态带来的精度误差，后侧的防护框架既可以阻挡作业过程中的飞溅物，也可以作为线缆、气管的走线支撑，整体结构兼顾了刚性需求与功能实用性，各模块的拆分设计也方便后续的维护与部件更换，模型的装配层级清晰，可直接用于虚拟仿真、作业路径模拟等数字化场景。
