轮足复合式双足人形机器人结构设计

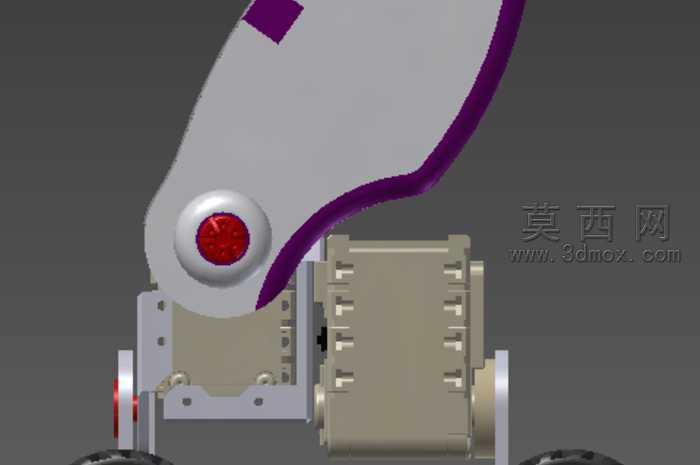

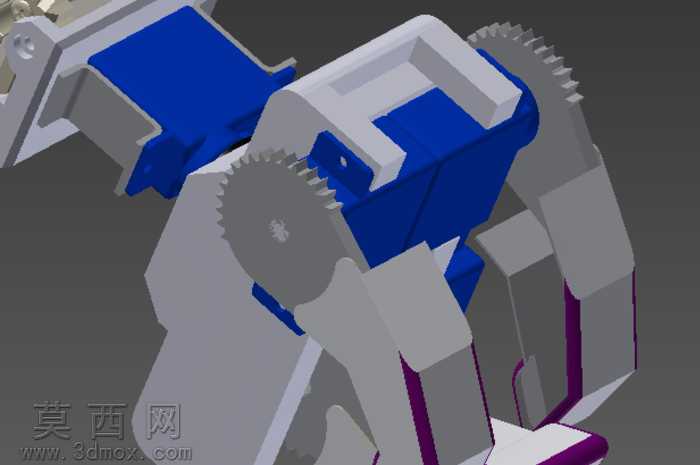

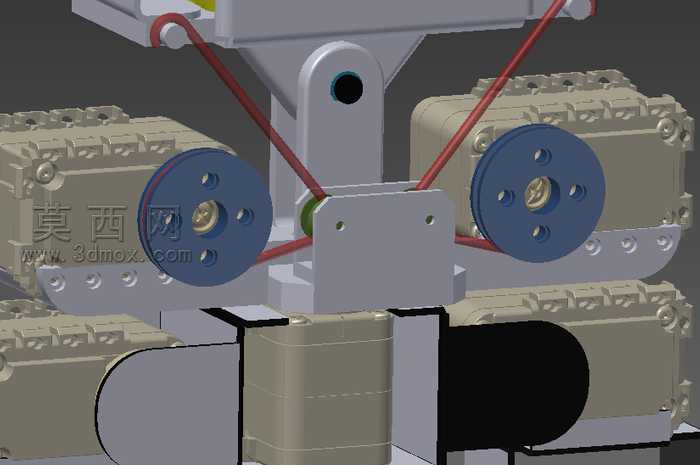

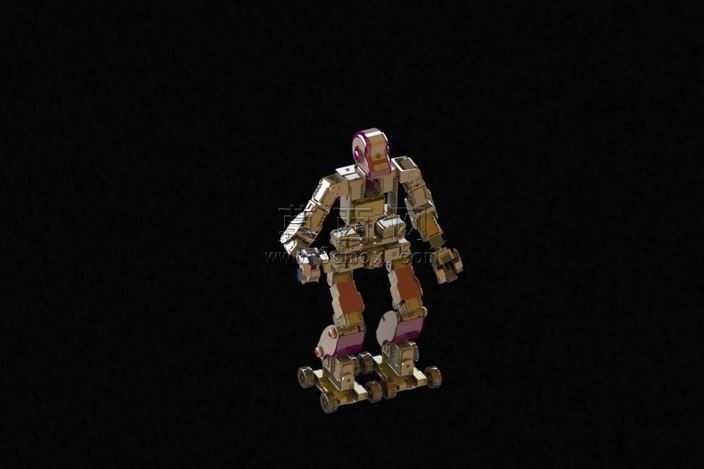

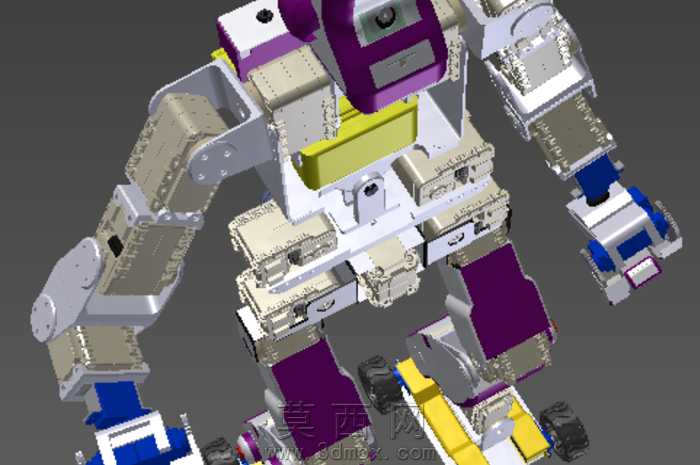

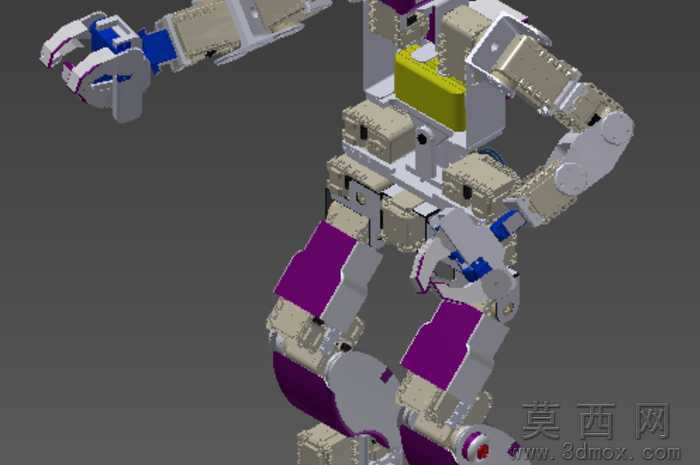

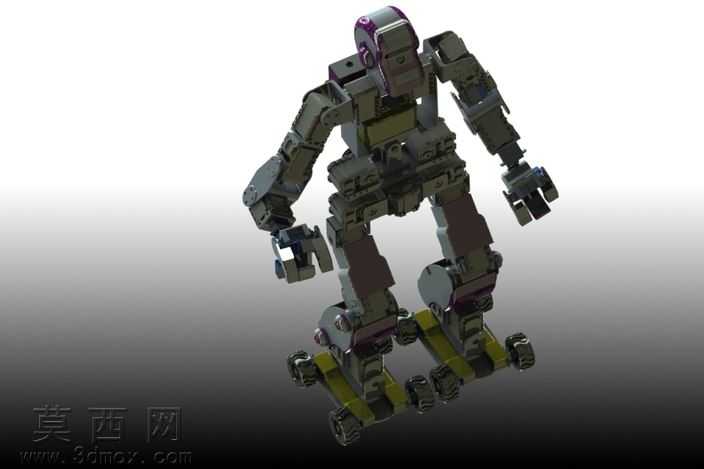

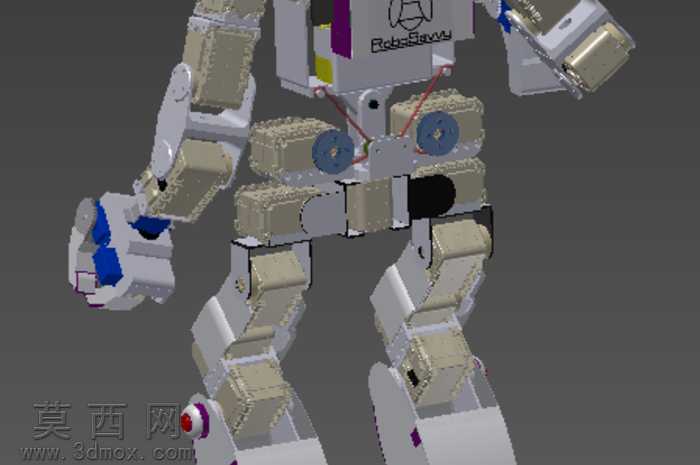

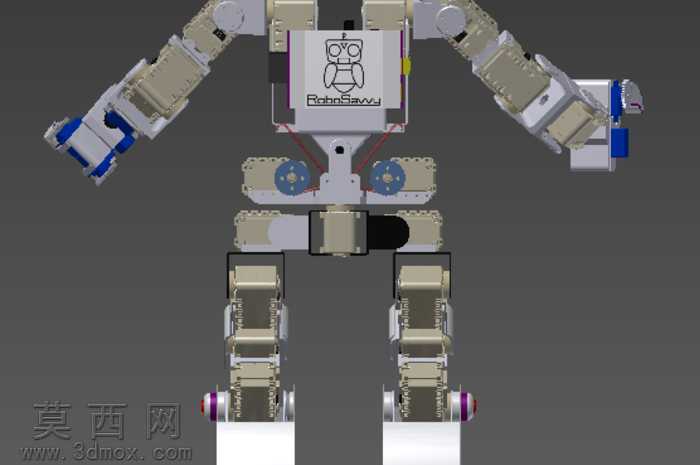

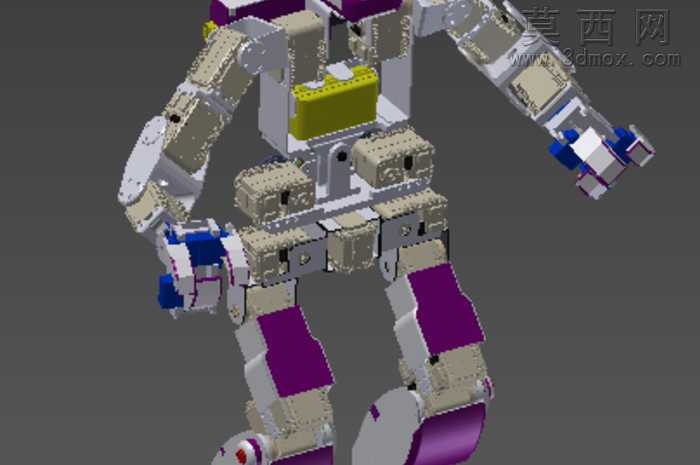

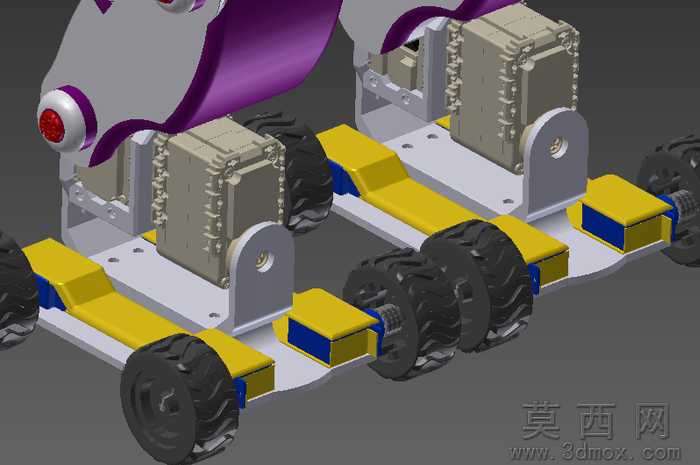

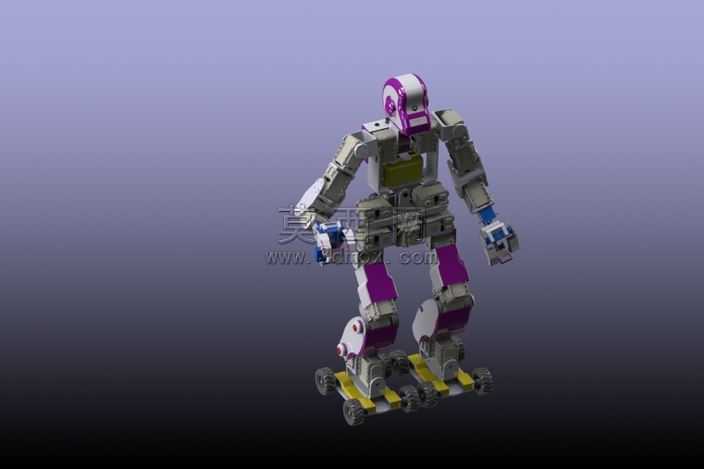

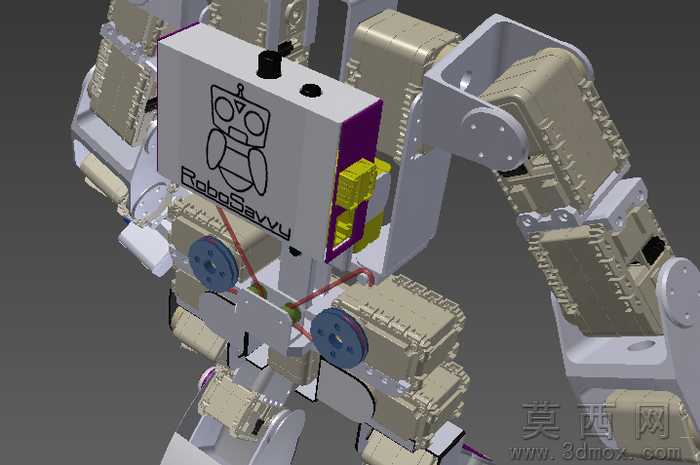

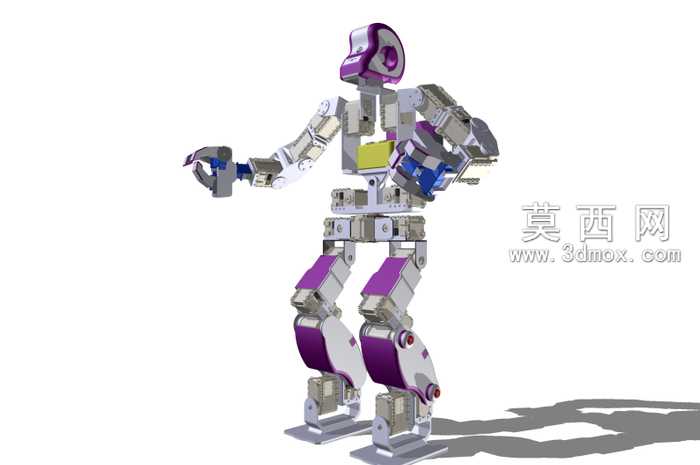

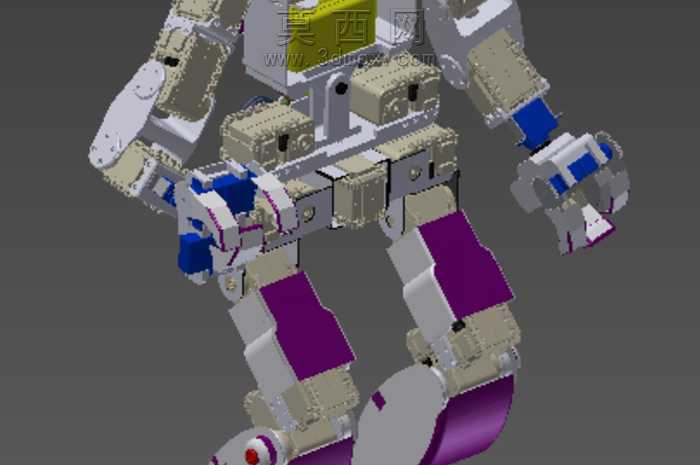

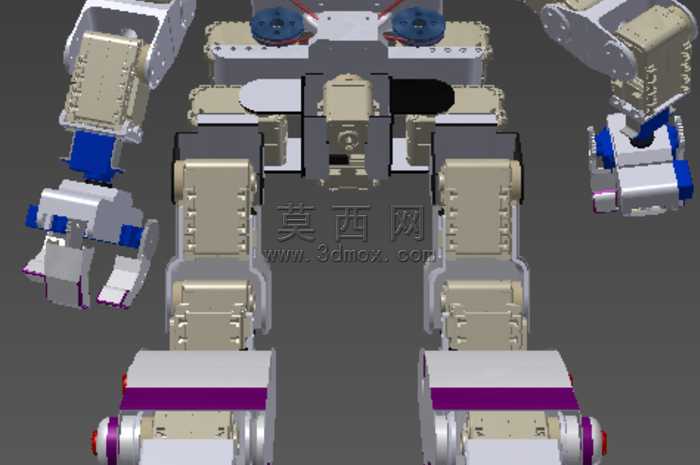

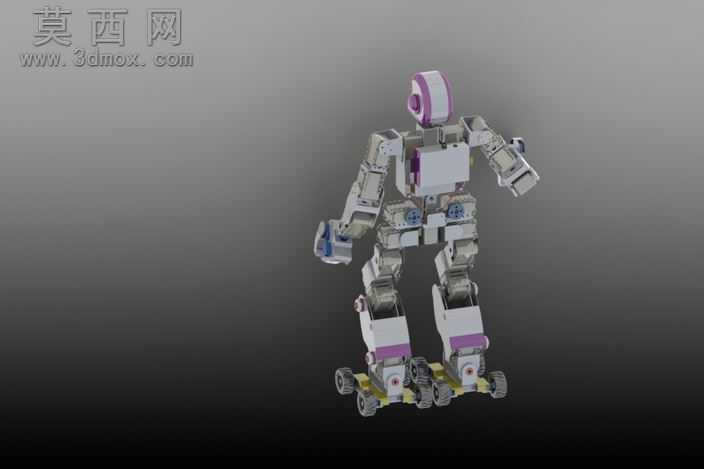

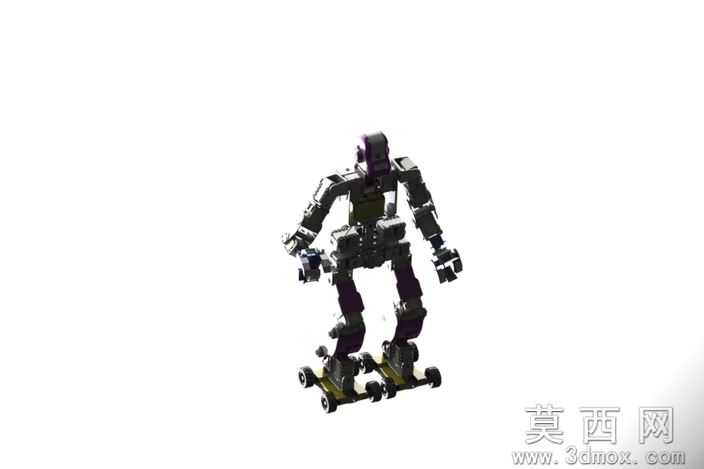

本作品为轮足复合式人形机器人三维结构设计，建模过程中采用自顶向下的设计思路，先完成整体运动构型的框架搭建，再逐步拆分细化各个关节、连杆与外覆盖零件，确保整体结构的运动干涉在建模阶段就完成排查。整体模型采用模块化设计思路，将机器人划分为头部感知模块、躯干主控模块、双臂操作模块、轮足移动模块四个独立单元，每个单元预留标准的机械连接接口与走线空间，方便后续的实物加工装配与功能迭代。材质设置上，主体承重结构件采用哑光深灰金属材质模拟铝合金加工件的质感，关节传动部位做了金属光泽区分来凸显轴承、舵机安装位的结构细节，足部轮组的轮面采用哑光橡胶材质，外覆盖的装饰件采用半哑光工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后能够清晰区分不同功能的零件，直观展现结构层次。结构设计上，双臂采用多自由度串联关节构型，每个关节的转动范围都参考人体上肢活动区间做了限位设计，手部采用简易夹爪结构预留执行器安装位；躯干部分做了分层设计，上层预留主控板、电池的安装腔体，下层设计为髋部关节的连接基座，保证整体重心落在轮足支撑面的合理范围内；轮足部分在传统双足机器人的足部基础上集成了四轮移动结构，既保留了双足机器人的姿态调整能力，又具备轮式移动的高效性，每个轮子都做了独立的转动副设计，配合脚踝关节的俯仰、侧倾自由度，可以实现平地快速移动、小幅越障、姿态调整等多种运动模式。建模过程中对所有零件的装配间隙做了合理预留，传动部位的配合公差按照常规机械加工标准设置，所有连接孔位都做了沉头设计，保证装配后螺丝不会突出零件表面影响外观与运动，整体结构紧凑，运动空间预留充足，既可以作为机器人设计的参考方案，也可直接用于3D打印制作实物原型，验证轮足复合人形机器人的运动可行性。
