汽车发动机用带齿飞轮三维结构设计

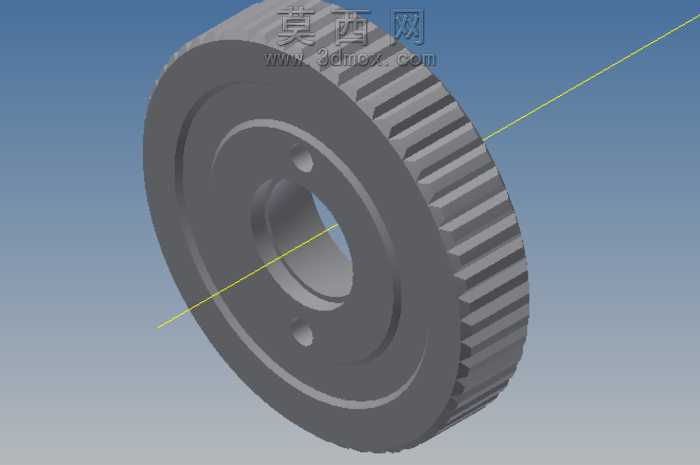

本作品为汽车发动机配套的带齿飞轮三维模型，建模过程严格遵循发动机飞轮的实际功能需求与尺寸规范，采用Autodesk Inventor软件完成全参数化建模，确保各结构尺寸可根据实际装机需求快速调整适配。建模初期先梳理飞轮的核心功能逻辑：飞轮作为发动机曲轴输出端的核心部件，兼具储能稳速、启动啮合、动力传递三大核心作用，因此建模时优先确定中心安装孔的基准轴线，以此为基准依次完成轮毂、辐板、轮缘、外圈启动齿圈的分层建模。中心安装孔位置预留了与曲轴轴径配合的精准公差带，孔侧设计两个对称的定位销孔，用于装配时的周向定位，避免飞轮运转时出现相对滑移，保障动力传递的同轴度与稳定性。辐板部分采用等厚圆盘结构设计，在保障整体结构强度的前提下尽可能降低不必要的重量，减少发动机运转时的转动惯量冗余，同时在辐板与轮毂、轮缘的衔接位置做了平滑的圆角过渡处理，避免应力集中导致的部件疲劳损坏，提升零件的长期使用寿命。外圈轮缘位置一体化加工出均匀分布的启动齿结构，齿形参数完全匹配发动机启动马达的驱动齿轮参数，齿面做了模拟的硬化处理材质设置，还原真实零件齿面高频淬火后的耐磨特性，确保启动过程中齿轮啮合顺畅，减少打齿、磨损的风险。渲染阶段采用金属灰铸铁材质作为飞轮主体材质，还原真实飞轮采用灰铸铁铸造加工的质感，调整材质的粗糙度、反光度参数，模拟铸铁件表面经机加工后的哑光金属质感，对齿面、安装孔内壁等精加工面单独设置更高的反光度参数，区分开粗加工面与精加工面的视觉差异。场景搭建采用简洁的渐变蓝色背景，搭配定向光源打亮飞轮的齿圈与端面结构，通过光影层次清晰展现飞轮的各部分结构细节，同时添加辅助参考线标注出飞轮的基准轴线位置，直观呈现零件的对称结构与装配基准。整个模型的结构设计完全贴合实际发动机飞轮的生产加工逻辑，未添加冗余的装饰性结构，所有特征均服务于零件的实际功能需求，可用于发动机原理教学、装配模拟、结构优化分析等多个场景，参数化的建模逻辑也方便使用者根据不同排量的发动机需求调整飞轮的直径、厚度、齿圈参数等关键尺寸，快速衍生出适配不同机型的飞轮模型。
