空中巡逻控制器外壳结构设计方案

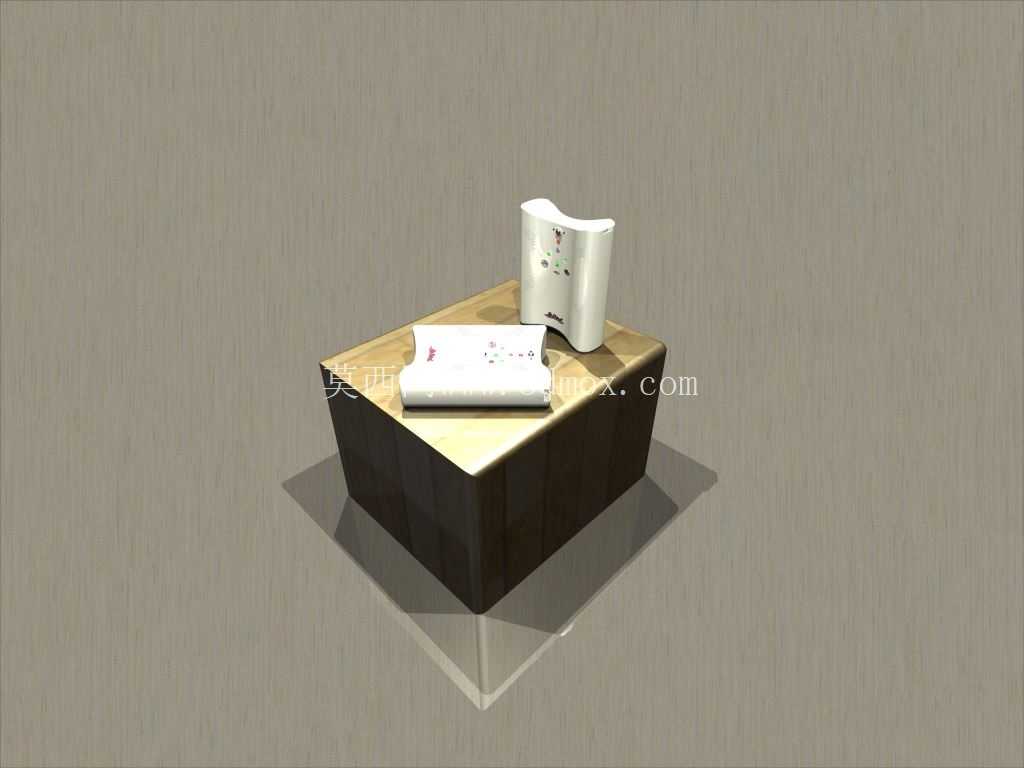

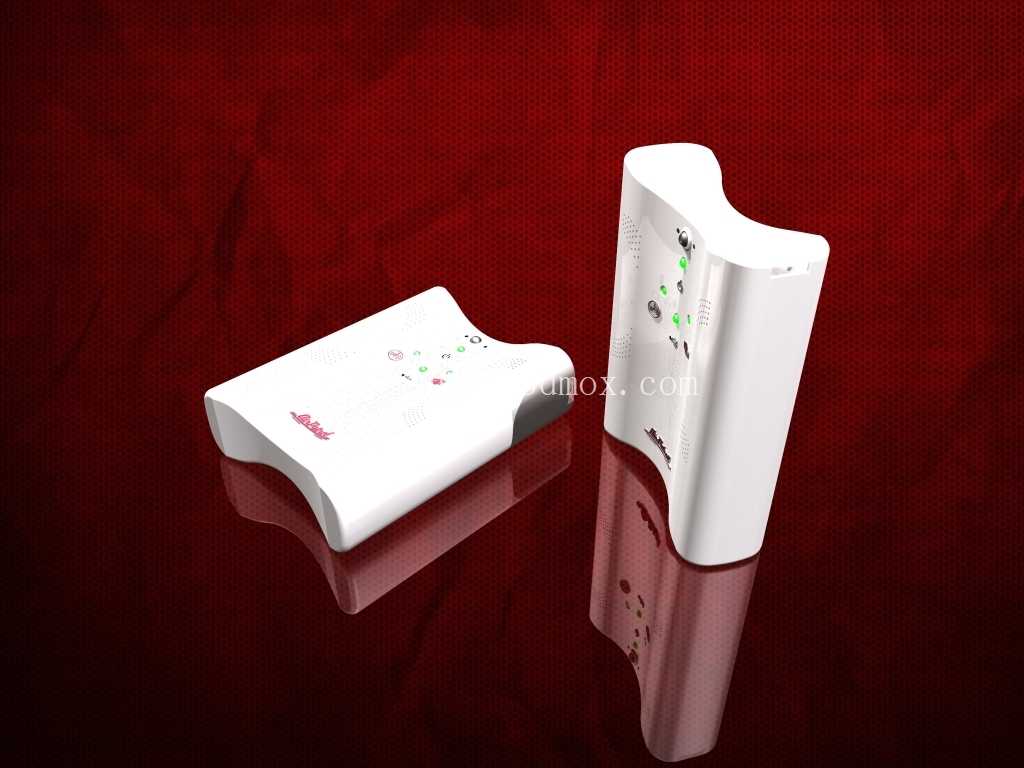

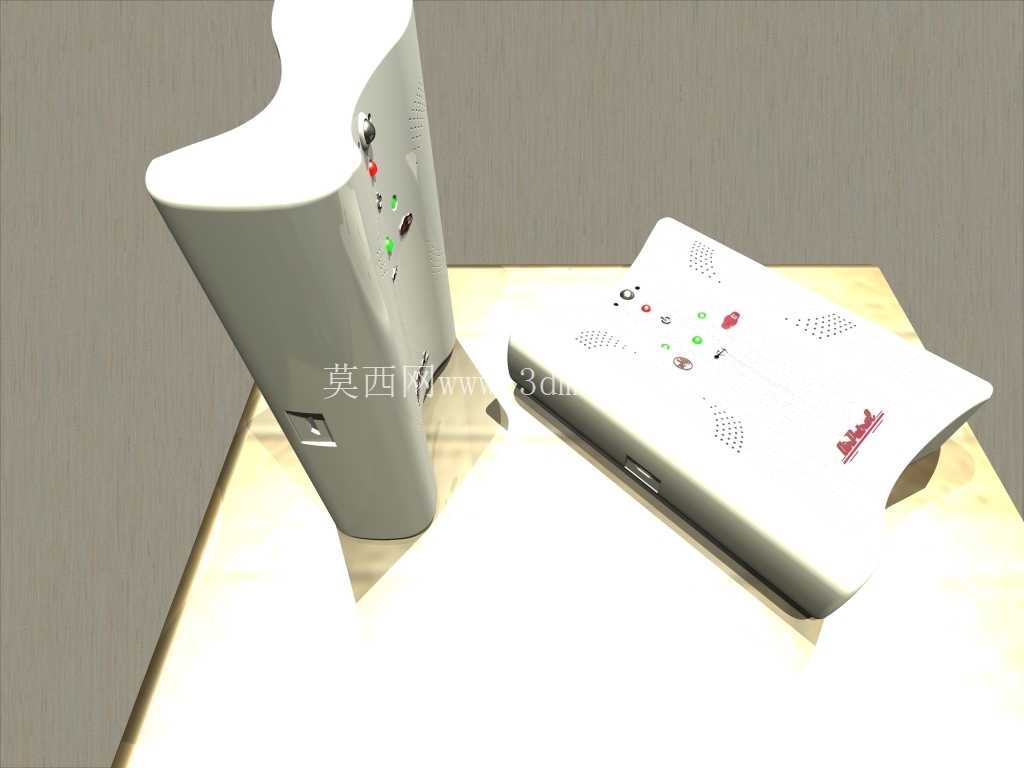

　　这款空中巡逻控制器的外壳设计，核心围绕红外传感信号覆盖、多场景安装适配、手持操作舒适度三个核心工程需求展开，没有采用消费类电子常见的方正直板造型，而是融合了前代Lite版本的圆弧过渡特征与Nordic版本的方正布局逻辑，最终形成了兼顾握持手感与安装稳定性的曲面壳体形态。从实际使用场景来看，这类控制器主要用于室内环境的空中巡逻设备信号管控，需要适配桌面平放、墙面壁挂、倾斜放置等多种安装姿态，因此壳体的曲面弧度经过反复校核：当壳体水平放置在桌面时，底部的曲面支撑边可以形成三个稳定的接触支点，不会因为桌面轻微震动出现滑移；当通过背部的两个安装孔固定在墙面上时，壳体的倾斜角度刚好让正面的红外传感器形成向下15度的探测夹角，覆盖墙面下方3-5米范围内的信号接收区域，不会出现探测盲区。

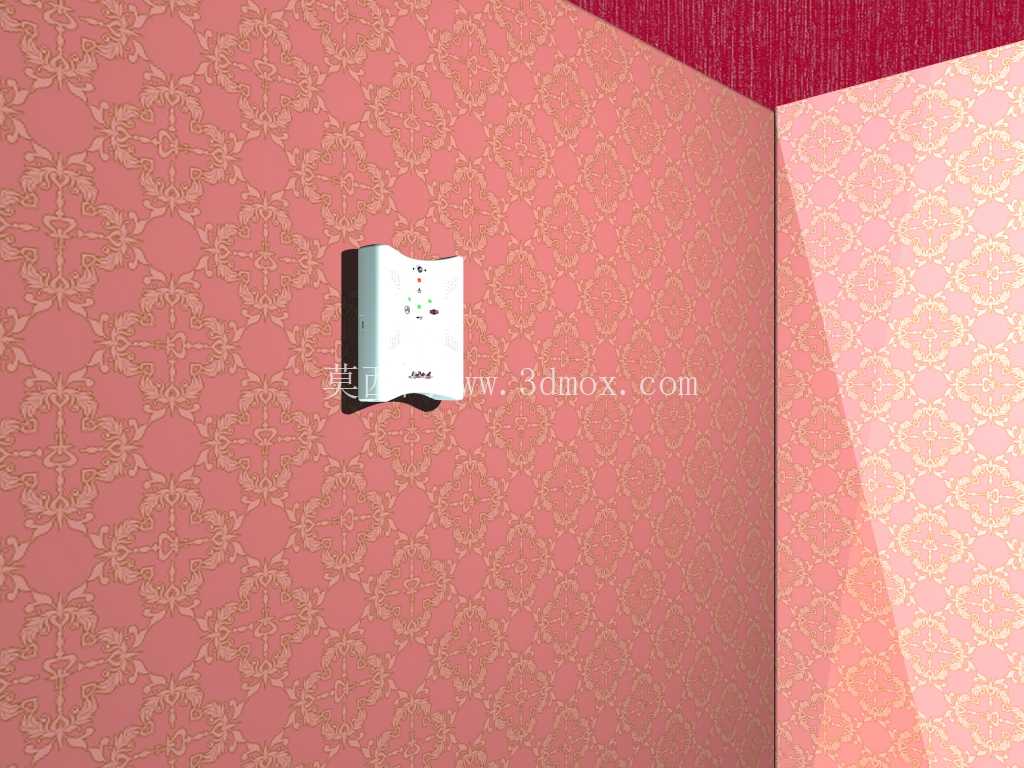

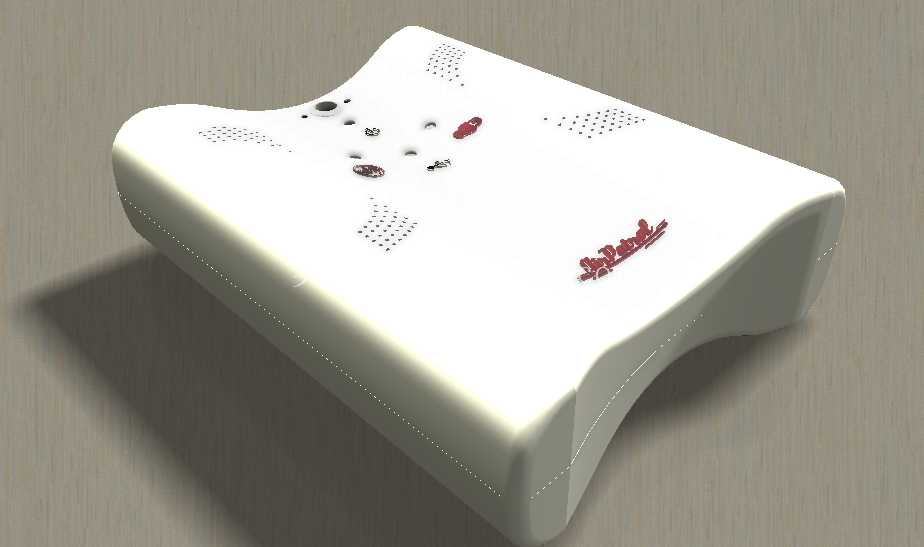

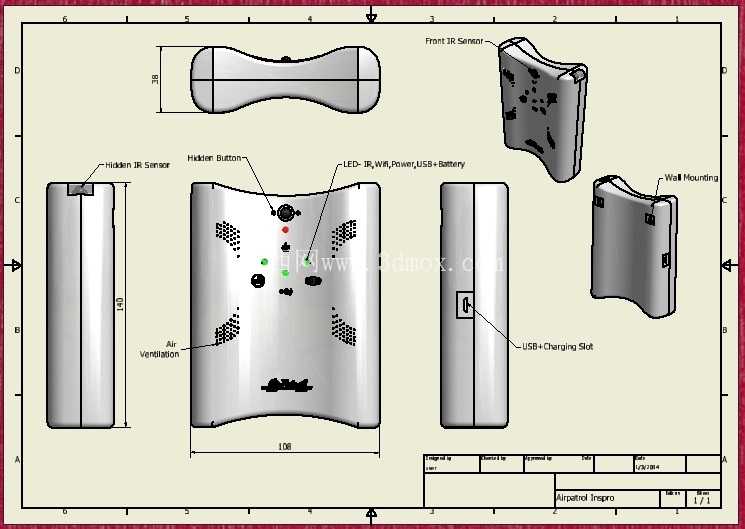

　　手持操作的曲面设计完全贴合成年人手掌的自然握持弧度，壳体两侧的收腰位置刚好对应手掌虎口与四指的贴合区域，表面的细密开孔阵列一方面是为了内置红外传感器的信号透传，避免实体壳体遮挡红外信号的传输路径，另一方面也能提升手持时的摩擦力，减少操作过程中滑落的风险。壳体正面的元件开孔位置经过精准对位，分别对应状态指示灯、功能按键、红外发射接收模组的安装位置，每个开孔的边缘都做了0.3mm的倒角处理，避免装配时刮伤元件引脚，同时也能让外露的按键与指示灯和壳体表面保持齐平，不会出现突兀的凸起影响整体外观。背部的两个壁挂安装孔采用了葫芦孔设计，安装时只需要在墙面固定两个对应间距的螺丝，将壳体挂入后向下滑动2mm即可完成锁定，不需要额外的卡扣或者螺丝固定，大幅降低了现场安装的操作难度，同时孔位的深度经过计算，挂装后壳体与墙面之间保留了2mm的间隙，既可以避免墙面不平整导致的壳体翘起，也能为背部的散热孔隙留出空气流通的通道。壳体表面的标识区域采用了下沉式设计，后续可以通过丝印或者铭牌粘贴的方式标注产品信息，不会因为长期摩擦导致标识磨损。

　　从结构强度来看，壳体的壁厚均匀控制在2.2mm，曲面过渡位置的壁厚没有出现突变，避免注塑生产时出现缩痕或者应力集中的问题，内部的筋位布局沿着壳体的曲面走向分布，既可以提升壳体的抗形变能力，在1米高度自由跌落至水泥地面时不会出现壳体开裂，也不会因为筋位过多导致壳体重量超标，整体壳体重量控制在120g以内，手持操作时不会有明显的负重感。传感器区域的开孔直径控制在1.2mm，既可以保证红外信号的穿透率，也能阻挡外界的灰尘与飞虫进入壳体内部，防护等级可以达到IP40，满足普通室内环境的使用要求。

　　在实际装配逻辑上，壳体采用上下扣合的结构，扣位沿着壳体边缘均匀分布，扣合量控制在0.8mm，装配时不需要额外的螺丝即可实现上下壳的紧密贴合，后续维护拆卸时只需要用专用撬片沿着边缘的拆卸缺口即可分开，不会损伤壳体的扣合结构。壳体的边角位置全部做了R3的圆角处理，既可以避免尖锐边角划伤操作人员，也能在跌落时通过圆角过渡分散冲击力，提升壳体的抗摔性能。针对不同放置角度的传感覆盖需求，设计阶段通过光学模拟校核了不同倾角下的红外信号覆盖范围：当壳体与面部成一定角度倾斜放置时，曲面的造型让传感器的朝向刚好覆盖人员操作的正面区域，不需要额外调整传感器的安装角度即可实现大范围的信号覆盖，减少了内部结构的调节零件数量，降低了整体的装配复杂度与生产成本。
