复合材料真空稳压推接插头结构设计

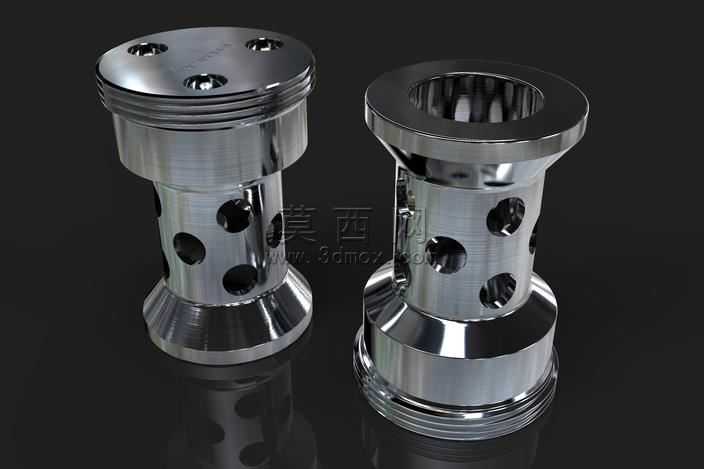

本作品为适配真空工况的复合材料稳压推接插头三维建模设计，整体采用对称回转体结构思路开展建模，在三维软件中首先通过旋转特征构建主体基础轮廓，精准还原两端带外螺纹的连接段、中部带多组径向通孔的稳压腔结构，两端法兰过渡段做了圆弧倒角处理，既避免应力集中也优化了装配导向性。建模过程中对中部稳压腔的六个径向通孔做了环形阵列排布，保证气流通过时的压力均匀性，两端的密封配合面严格按照真空密封的公差要求做了平面度约束，螺纹特征采用标准牙型参数建模，可直接对接标准管路接头。材质渲染阶段，主体金属部分采用抛光不锈钢材质，调整反射参数模拟金属机加工后的亮面质感，反射环境贴图还原金属表面的光影层次，中部复合材料部分分别做了轻铝合金与碳纤维填充尼龙的材质区分，铝合金部分调整金属度与粗糙度呈现亚光金属质感，碳纤维部分添加编织纹理贴图与各向异性反射参数，还原复合材料的外观特性。结构设计上兼顾了三种稳压方式的适配需求，中部通孔的孔径、排布间距经过参数化调整，可实现不同流量下的压力稳定输出，推接式的插头结构简化了真空管路的装配流程，无需额外工具即可完成快速插拔，密封结构集成在插头端部，装配后可满足高真空度的密封要求。整体建模过程中所有特征均采用参数化驱动，关键尺寸可根据实际工况需求快速调整，渲染阶段采用深色背景配合顶光与侧光的布光方案，突出零件的金属质感与结构细节，清晰展现各部分的结构特征与装配关系，可直接用于真空管路系统的装配验证、工况模拟以及加工出图参考。
