科幻机甲类人型作战机器人结构设计

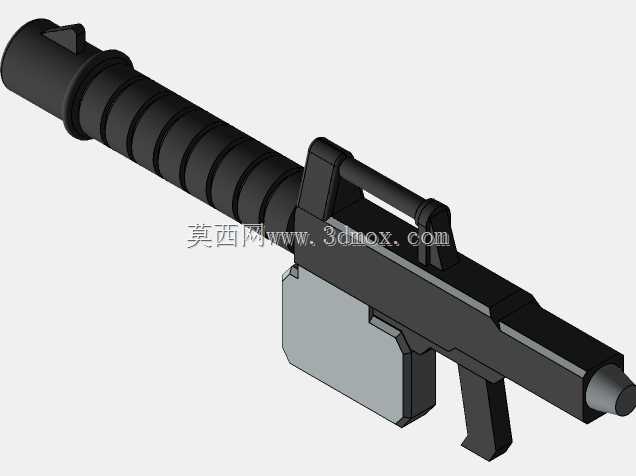

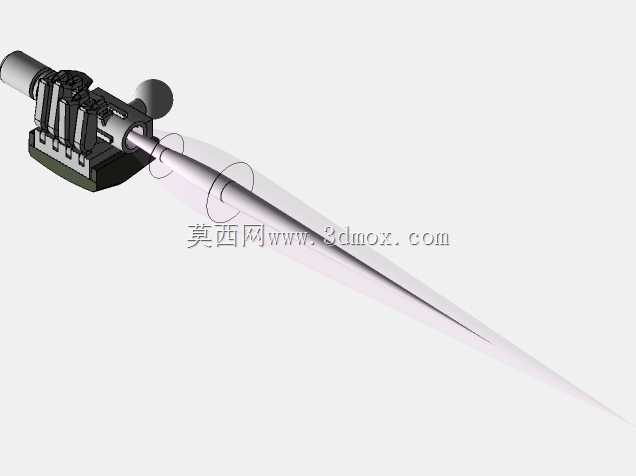

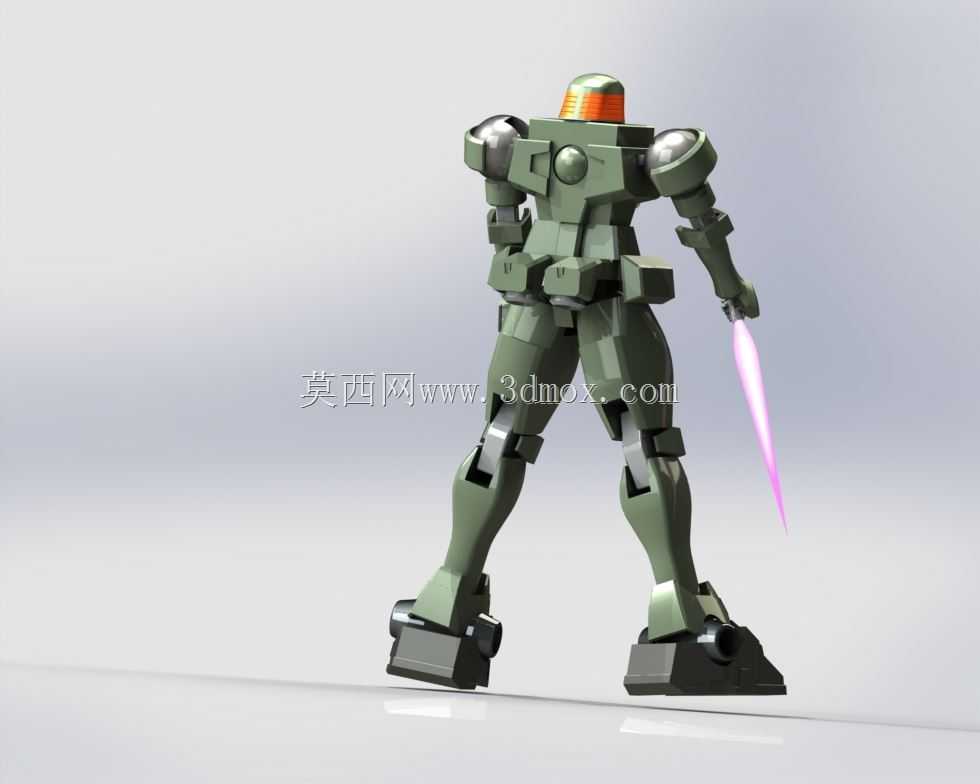

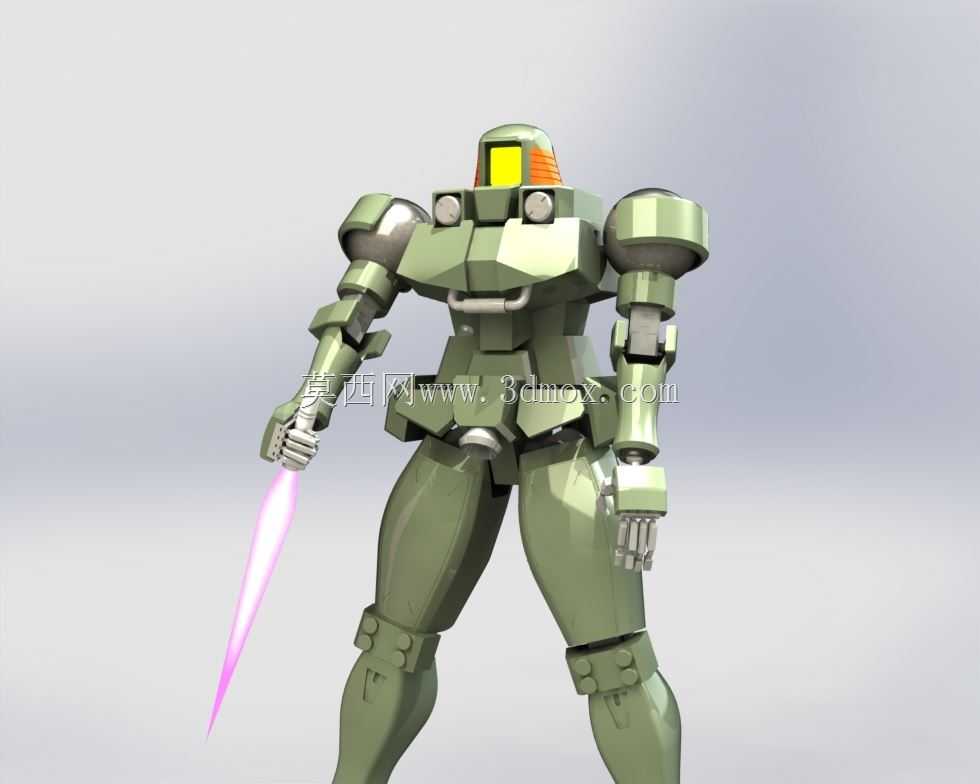

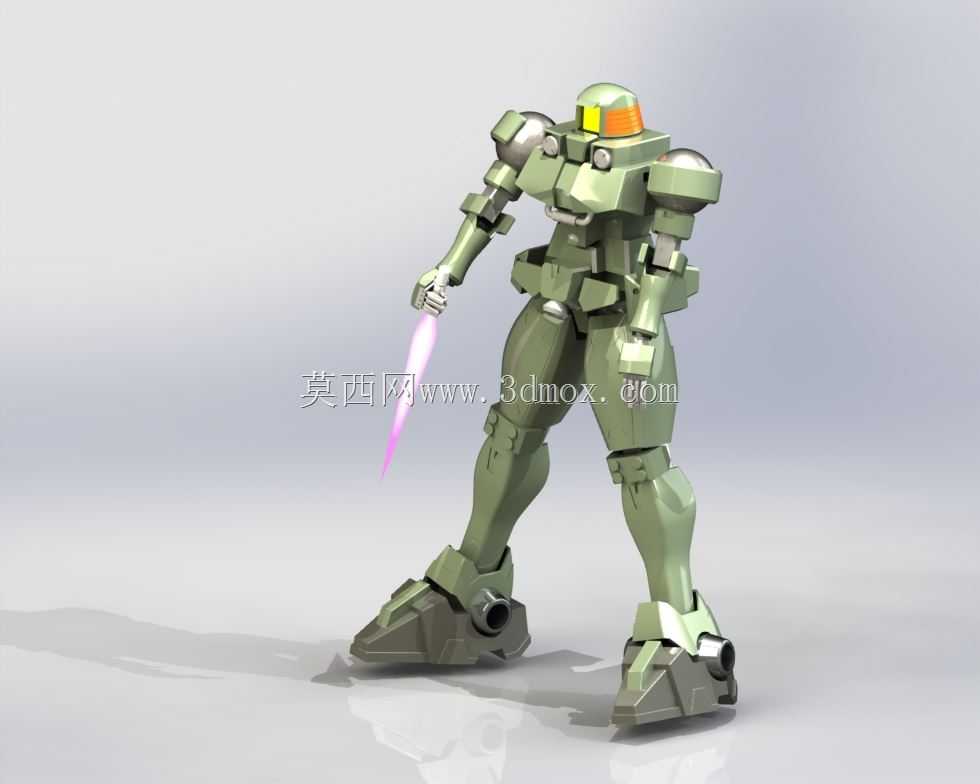

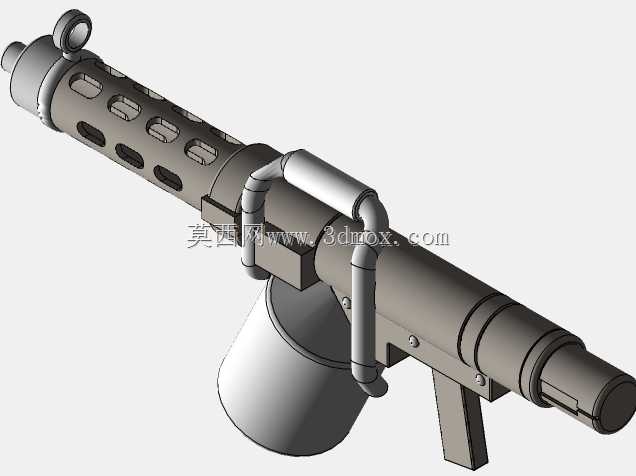

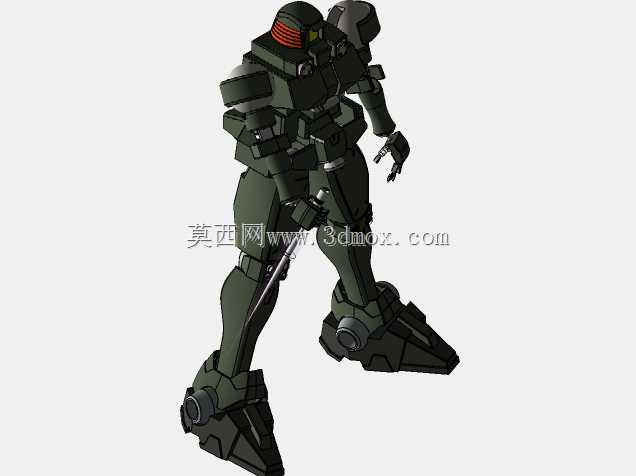

　　本次呈现的人型机甲结构，核心面向科幻IP衍生实体道具制作、机甲主题文创展品开发、青少年科创教育教具研发等场景落地，在结构设计阶段充分兼顾了静态展示的还原度与可动结构的实操可行性。从整体功能特性来看，该机甲定位为泛用量产型陆战作战单元，整体采用类人型双足直立布局，上肢预留了标准武器接驳接口，可适配光束军刀、实弹枪械等多类作战载荷，下肢承重结构做了加厚处理，能够支撑整机在静态展示、低速动态演示场景下的结构稳定性，不会出现关节松脱、重心偏移的问题。

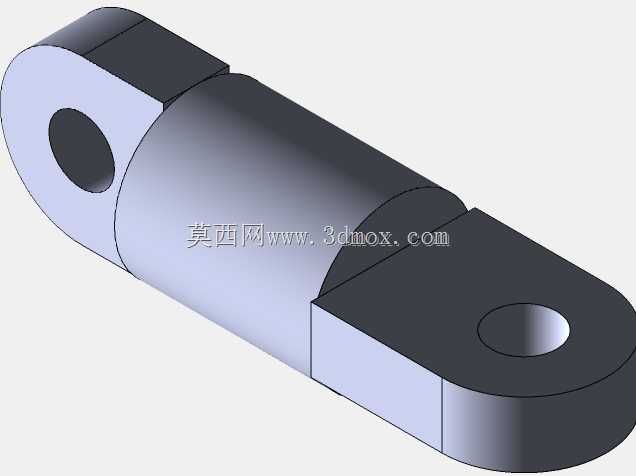

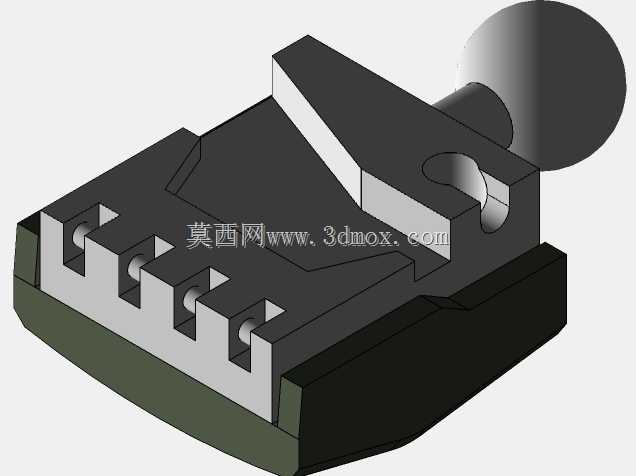

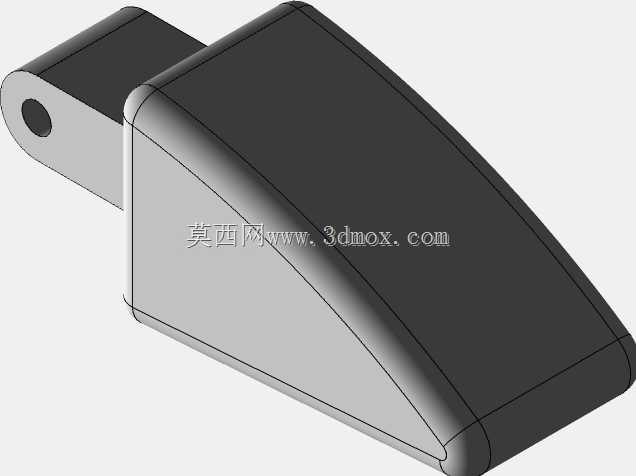

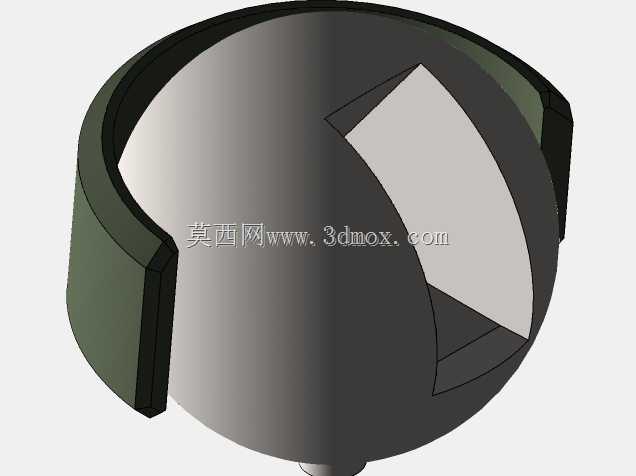

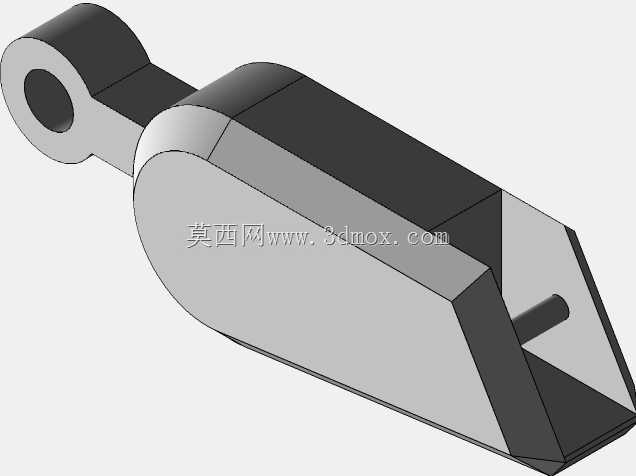

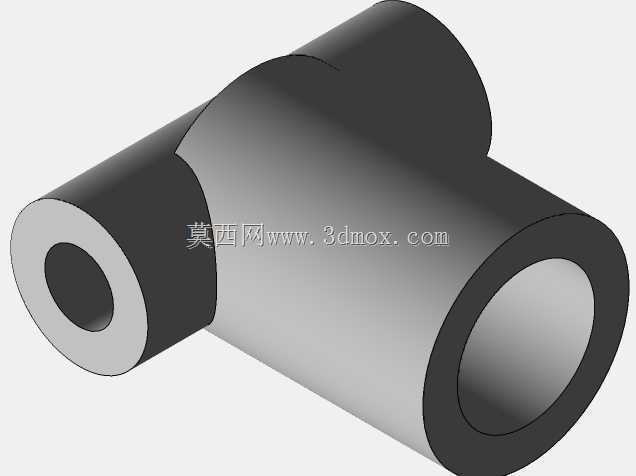

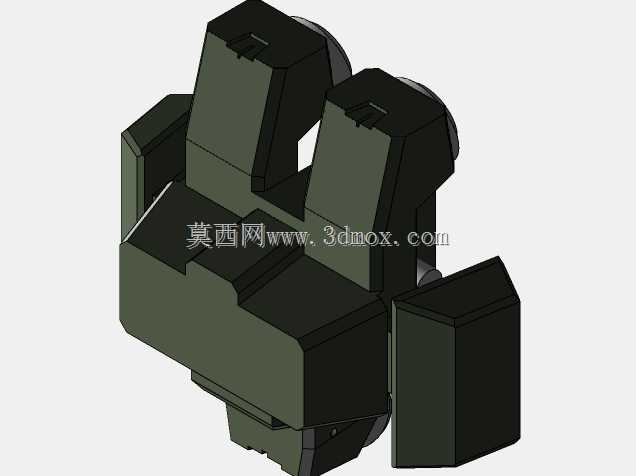

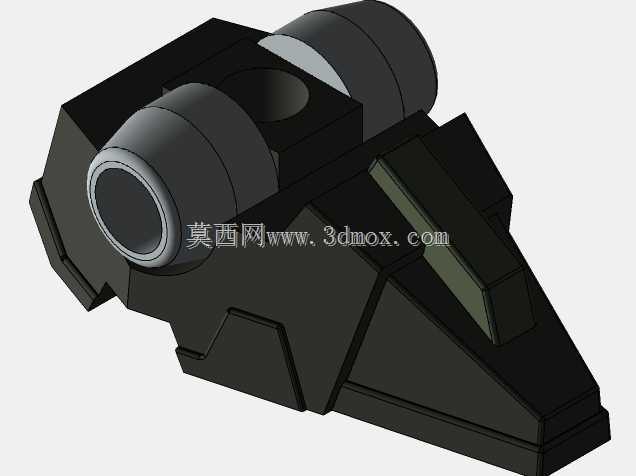

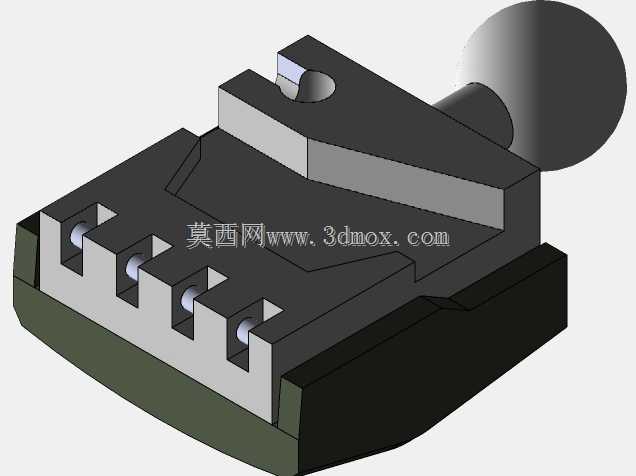

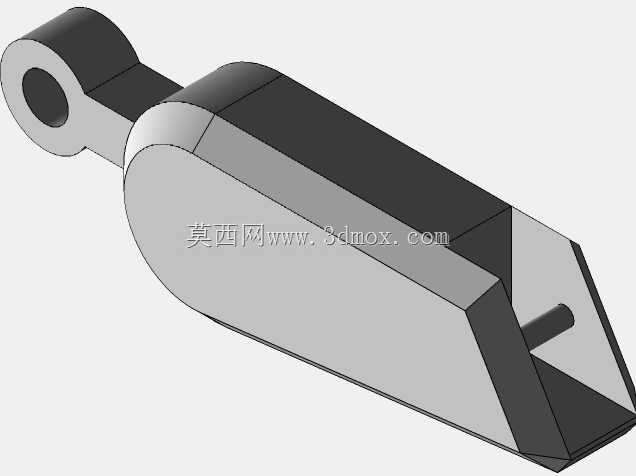

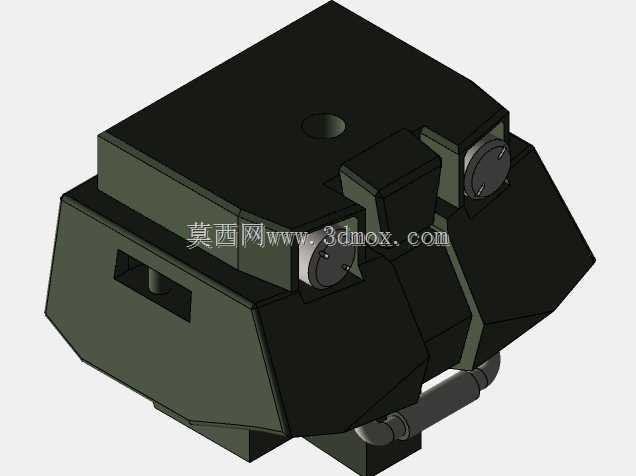

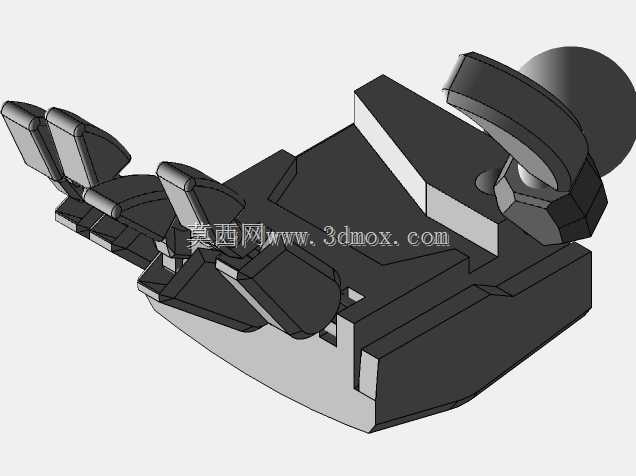

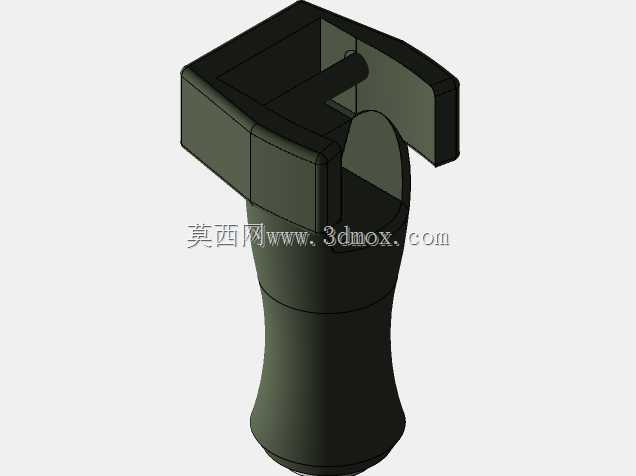

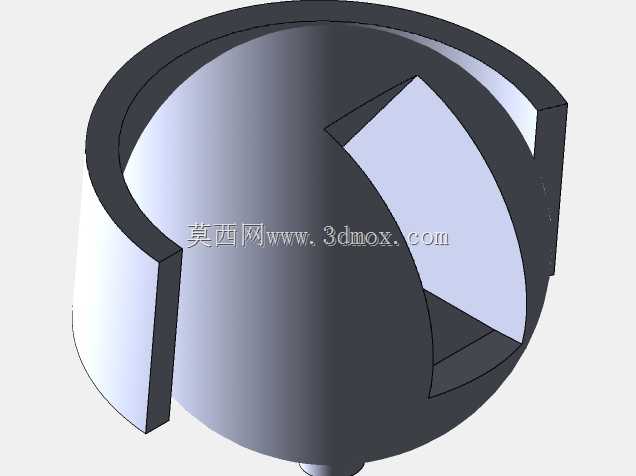

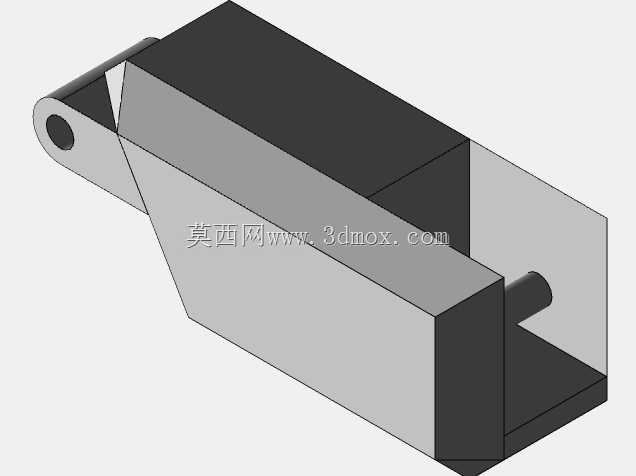

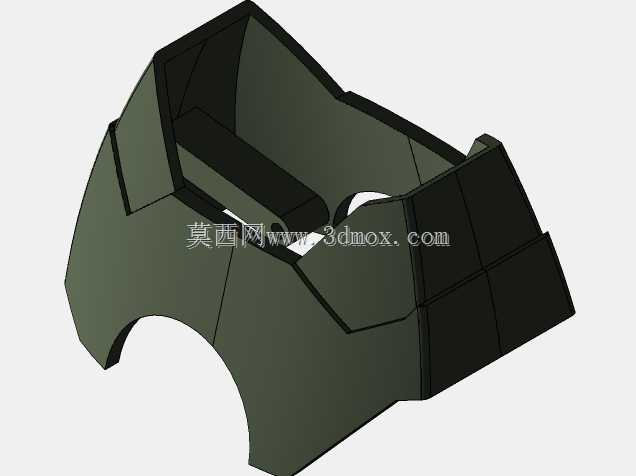

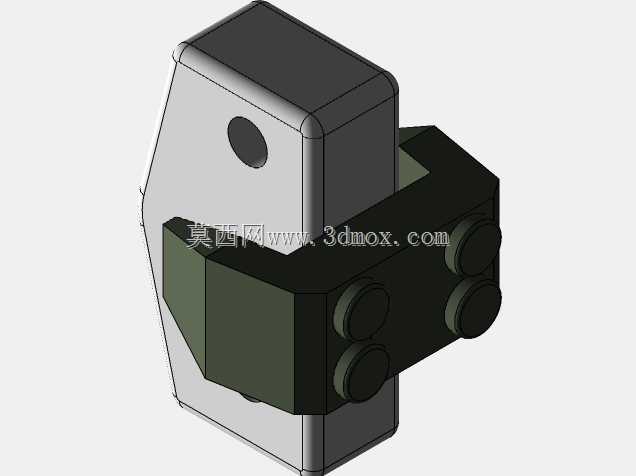

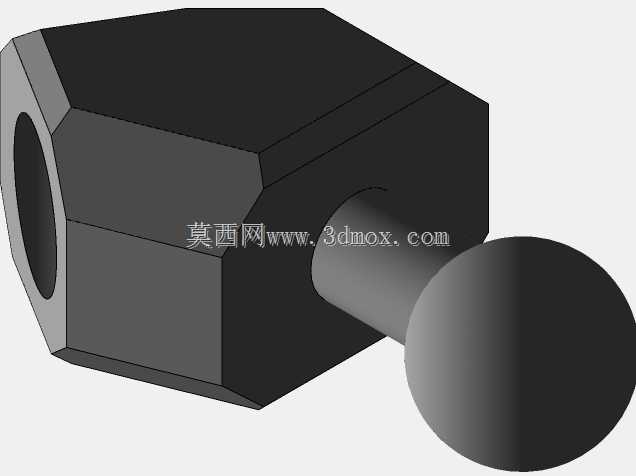

　　设计过程中优先梳理了关节活动边界，首先针对腰部结构做了特殊限定：腰部旁侧的护甲采用半固定安装方式，正面区域的护甲仅支持上下方向的小范围联动，无法实现水平方向转动，这一设计一方面还原了原作设定中的装甲防护逻辑，避免腰部转动时护甲与胸甲、胯部装甲出现运动干涉，另一方面也简化了腰部关节的受力路径，将腰部旋转的受力集中在中心主轴结构上，减少外置护甲对关节转动的附加载荷，提升关节结构的使用寿命。上肢部分采用分段式铰接结构，大臂与肩甲的连接位设置了转动限位，避免大臂抬升角度过大时肩甲与胸甲侧面发生碰撞，小臂与手腕的连接位支持360度旋转，可满足握持不同武器时的姿态调整需求，手部结构采用分段指节设计，每根指节都设置了独立的铰接转轴，可实现抓握、放松等多类手势姿态，适配不同展示场景的造型需求。下肢结构的设计重点放在承重与活动范围的平衡上，大腿与胯部的连接采用球铰加限位块的组合结构，既可以实现前后方向的大幅迈步动作，也能支持小幅度的侧摆调整，膝盖位置的装甲做了随动设计，当小腿弯曲时膝盖装甲会沿预设滑轨小幅位移，不会出现装甲卡滞的问题，脚踝位置设置了双轴调整结构，可适配不同摆放平面的角度差，保证整机站立时的重心始终落在双脚支撑面范围内，无需额外支架即可实现稳定直立。

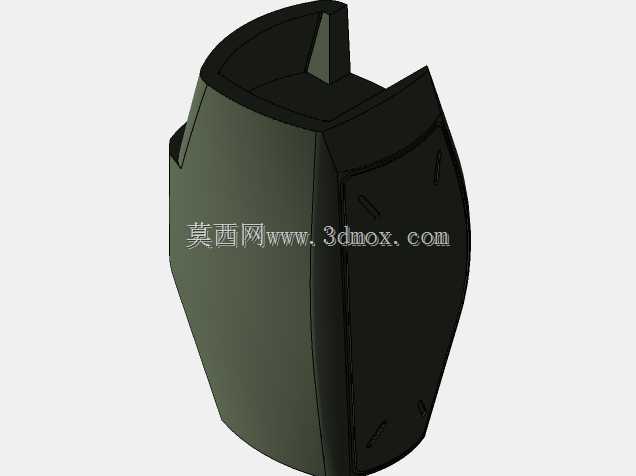

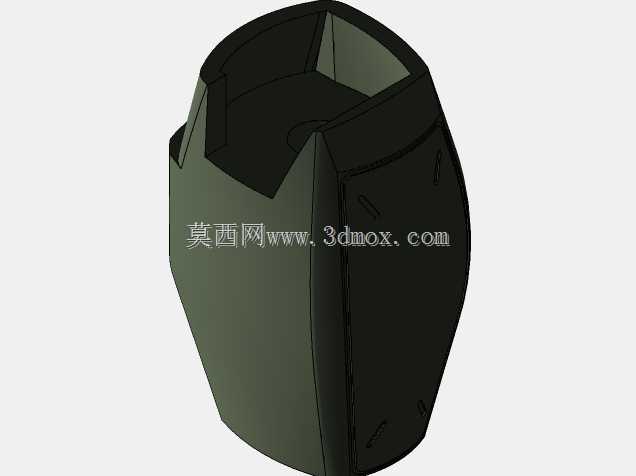

　　从外形尺寸与安装边界来看，整机按照1:144比例缩放设计时，整体高度控制在13厘米左右，肩宽约7.5厘米，前后厚度约5厘米，各关节的活动间隙预留了0.2毫米的装配余量，既不会因为间隙过大出现结构松垮的问题，也不会因为间隙过小导致装配时出现过盈卡滞。装甲分件过程中充分考虑了3D打印、注塑加工的工艺可行性，所有外装甲零件都做了拔模斜度处理，装甲表面的细节凸起高度控制在0.3-0.8毫米之间，既保证了细节的辨识度，也不会因为凸起过高导致加工时出现脱模困难、零件断裂的问题。内部骨架采用一体化框架设计，将受力集中的主轴、关节连接位做了加厚处理，壁厚控制在1.5-2毫米之间，外装甲零件的壁厚统一为1毫米，在保证结构强度的同时尽可能控制整体重量，降低下肢关节的承重负荷。

　　在实际应用层面，该结构可直接用于3D打印制作实体拼装模型，零件拆分逻辑适配常规拼装模型的组装流程，所有连接位都采用通用的圆柱插接结构，无需额外粘接即可实现紧配安装，也可根据需求加装磁吸接口，提升装甲零件的拆装便捷性。针对文创展品场景，可将整体比例放大至1:24甚至1:12，内部预留了电源与灯组的安装空间，可在头部眼部、胸部传感器、武器发光位加装LED灯组，提升展示效果，骨架内部也预留了走线槽位，可将线材完全隐藏在结构内部，不会破坏外装甲的整体完整性。针对科创教育场景，该结构可作为机械铰接、连杆传动、重心控制等知识点的实操案例，学员可通过组装、调整该机甲结构，直观理解多关节联动的设计逻辑、运动干涉排查方法、结构强度优化思路，相比传统的教具更具趣味性与实操性。后续结构迭代过程中，可针对武器接驳位做进一步拓展，开发更多适配的武器配件，同时优化腰部护甲的联动结构，在保证结构强度的前提下提升腰部的活动范围，进一步丰富机甲的可动姿态。
