异形多槽带孔圆柱连接基座结构设计

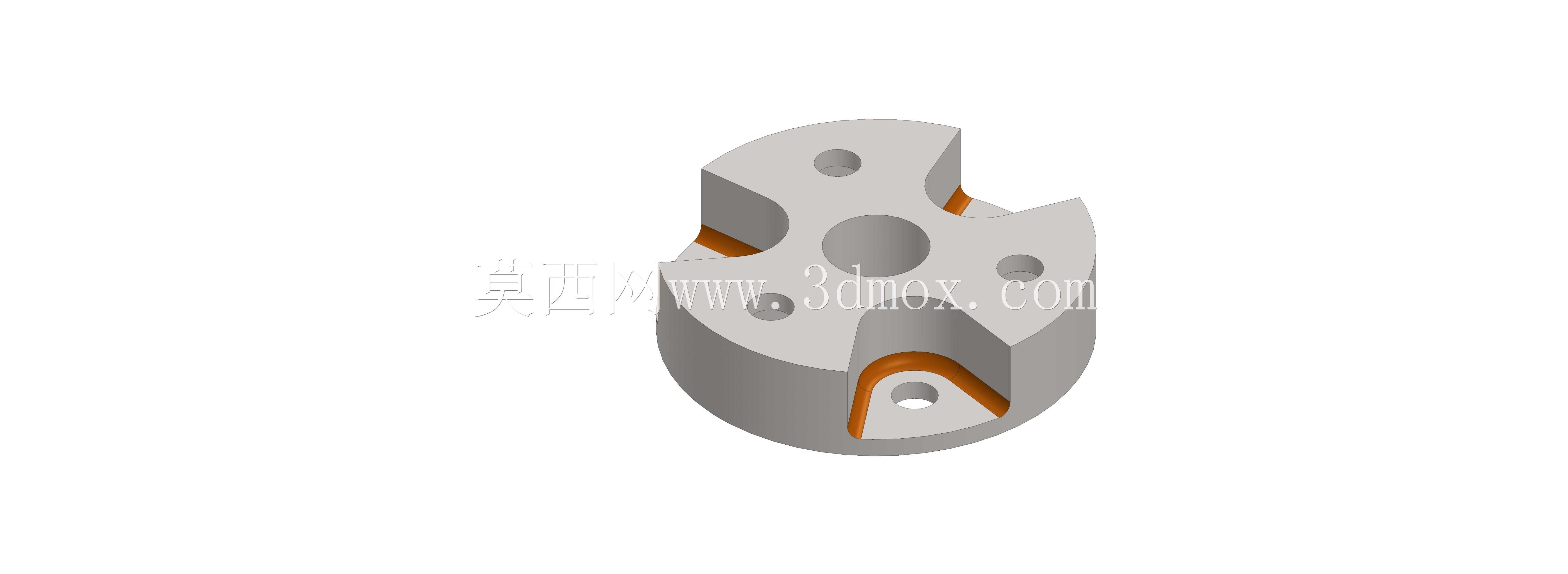

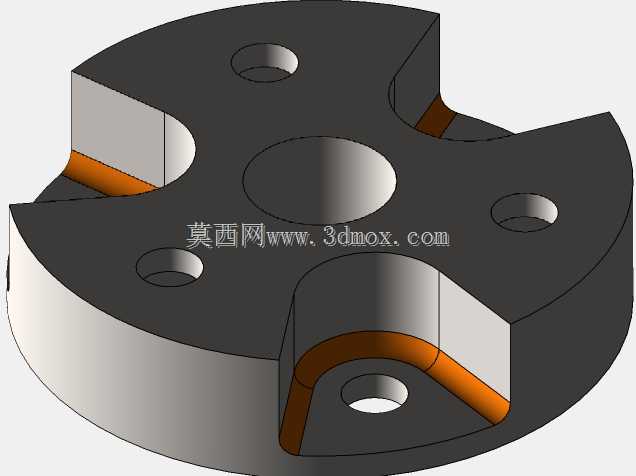

　　这类带弧形通槽的圆柱类零件，常作为小型工装夹具、快换连接模组里的核心定位转接件使用，在手动工装、小型检测治具、便携设备的快拆结构里应用十分广泛，日常接触的小型通讯设备快装支架、桌面型装配治具的旋转定位模块里，经常能看到这类结构的变体。从结构本身来看，零件以圆柱为主体基底，端面均匀分布三个带弧形过渡的凸耳结构，每个凸耳上都设置了贯通的光孔，主体中心位置预留了大直径的中心通孔，三个弧形通槽沿着圆柱周向均匀排布，槽道做了圆弧倒角处理，槽底位置还设置了小直径的贯通孔，整体结构没有尖锐的直角棱边，所有受力转角位置都做了R角过渡，能有效降低应力集中带来的断裂风险。做这类结构的设计时，首先要考虑的是安装边界的适配性，

　　圆柱主体的外径要匹配安装座的内孔公差，通常采用H7/g6的间隙配合，保证拆装顺畅的同时不会出现过大的径向窜动；中心通孔的尺寸要适配穿过的主轴或者管线直径，孔壁的粗糙度要控制在Ra1.6以内，避免刮伤穿过的线缆或者轴件表面。三个周向分布的凸耳光孔，主要作用是穿装固定螺钉，设计时要注意孔中心到圆柱外圆的距离，预留足够的螺钉扳手操作空间，避免装配时螺钉无法顺利拧紧；弧形通槽的设计是整个零件的功能核心，槽道的弧度要匹配配套卡销的运动轨迹，槽宽的公差要控制在±0.02mm以内，保证卡销在槽内滑动时不会出现卡滞或者旷量过大的问题，槽底的小孔主要用于安装定位钢珠或者弹簧顶丝，实现旋转到位后的卡位锁定，设计时要注意小孔和槽道的位置度公差，

　　保证锁定位置的重复定位精度控制在0.05mm以内。从实际使用场景出发，这类零件常被用在需要频繁旋转切换工位的小型机构上，比如桌面型测试治具的旋转工位、便携通讯设备的角度调节支架、小型手动工具的档位切换结构，工作时零件通过中心孔套在固定轴上，三个凸耳的螺钉孔用于和上端的旋转负载连接，弧形槽和安装座上的固定销配合，限制旋转的角度范围，槽底的弹性顶销在旋转到极限位置时卡入配套的定位凹坑，实现档位的锁定，不需要额外的锁紧结构就能完成位置固定，操作十分便捷。设计过程中还要考虑零件的加工工艺性，这类零件如果采用金属材质加工，通常选用6061铝合金做硬质阳极氧化处理，兼顾轻量化和耐磨性能，加工时先车削出外圆和中心孔的基准，

　　再用加工中心铣削弧形槽和凸耳结构，最后做孔口的倒角去毛刺，所有槽道的内壁要做抛光处理，降低和卡销之间的摩擦系数，提升长期使用的耐磨寿命；如果采用工程塑料材质注塑生产，要注意弧形槽位置的拔模斜度设置，避免脱模时出现拉伤，同时凸耳和主体连接的位置要适当增加壁厚，防止注塑时出现缩痕影响结构强度。安装时要注意，零件和固定轴的配合长度不能小于圆柱外径的1.2倍，保证旋转时的支撑稳定性，避免出现偏摆；固定销和弧形槽的配合面要涂抹少量润滑脂，减少长期滑动带来的磨损，槽底的顶销弹簧预紧力要调整到合适范围，既要保证旋转到位时能顺利卡入定位，又不能因为预紧力过大导致旋转操作费力。这类结构的优势在于结构紧凑，不需要额外的锁紧机构就能实现定角度旋转锁定，整体占用的安装空间小，零件本身的加工难度低，适合批量生产，在小型便携设备、桌面工装、消费电子配件领域的应用十分普遍，设计时只要把控好槽道的位置公差、配合面的粗糙度、连接位置的结构强度，就能满足绝大多数轻载旋转定位场景的使用需求。
