异形连杆式夹持连接结构三维建模

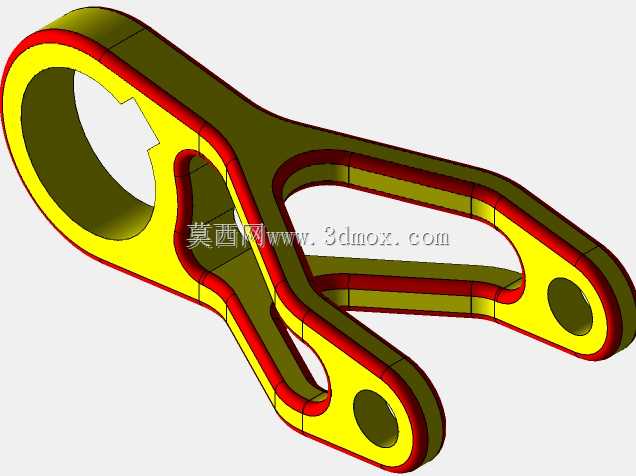

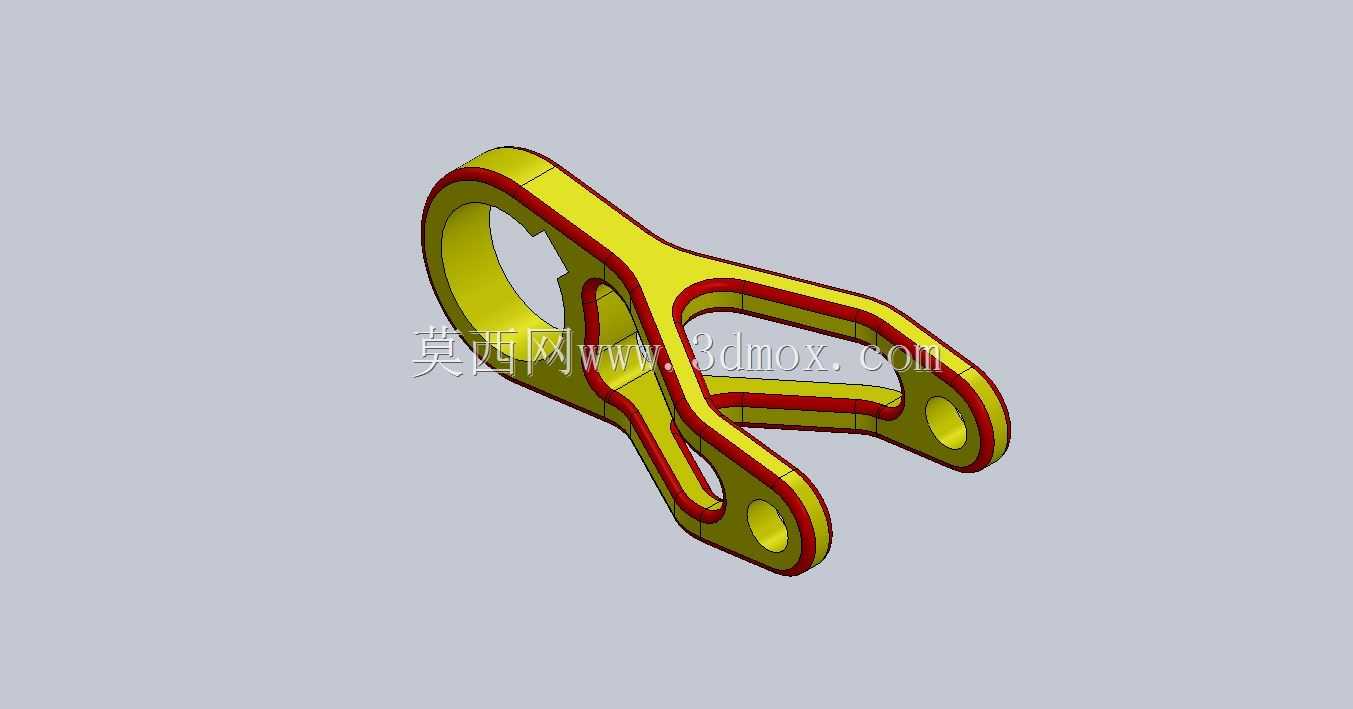

　　这类异形连杆夹持结构，常出现在需要快速开合、弹性夹持的工装夹具、便携夹持工具以及小型机械的联动机构中，不同于标准等截面连杆，其非对称的轮廓设计是为了匹配特定的安装空间与运动轨迹要求，在实际应用中，这类构件往往承担着传递铰接动力、提供夹持预紧力、联动相邻执行端的多重作用，很多手动快速夹钳、自行车变速联动构件、小型工装的压紧摆臂都会采用类似的结构逻辑。从结构设计逻辑来看，该构件采用一体化的弯折流线型轮廓，一端设置大尺寸环形铰接孔，用于与固定基座的铰接轴配合，作为整个摆臂的旋转支点，孔位边缘做了加厚凸缘处理，目的是提升铰接位置的抗挤压强度，避免长期往复摆动下孔位出现椭圆化磨损；另一端延伸出两个平行的带孔支耳，用于连接执行端的销轴，

　　传递摆动力矩，支耳的开孔位置经过偏心距校核，确保摆动过程中不会与周边构件产生运动干涉。中间的连接臂部分采用变截面设计，在应力集中的弯折过渡区域做了圆弧过渡与壁厚加强，而在受力较小的区域适当缩减壁厚，在保证整体结构强度、满足抗扭抗弯要求的前提下，尽可能降低构件自身重量，减少摆动过程中的惯性阻力。构件表面的双色区分区域，实际对应不同的功能面：红色包覆的边缘区域是构件的运动限位接触面，在夹持闭合状态下会与对应配合件贴合，承担限位与传力的作用，这部分区域在加工时需要保证表面粗糙度与轮廓精度，避免贴合时出现间隙导致夹持松动；黄色主体区域为结构承力部分，主要承担摆动过程中的弯矩与扭矩，其内部为等壁厚的实体结构，经过有限元校核，

　　在额定夹持力作用下最大变形量控制在允许范围内，不会出现塑性变形。从安装边界来看，大端铰接孔的内径与配合销轴采用间隙配合，保证摆动顺畅，同时孔位两端预留了卡簧槽的安装空间，用于轴向固定销轴，避免工作过程中销轴窜动脱出；两个支耳的开孔同轴度有严格要求，否则会导致连接销轴安装卡滞，摆动过程中出现别劲现象，加速构件磨损。整个构件的外轮廓没有尖锐棱角，所有转角都做了圆角处理，一方面是避免热处理过程中出现应力集中导致开裂，另一方面也能减少操作过程中锐边划伤的风险。在实际工况中，这类构件通常会配合扭簧或者拉簧使用，铰接位置需要定期加注润滑脂，减少铰接面的磨损，延长构件使用寿命；设计过程中需要反复校核摆动全行程的轮廓包络，

　　确保在最大开合角度与最小夹持位置，构件都不会与周边的固定结构、其他联动零件发生碰撞，同时还要计算力臂比，保证手动操作时的夹持力符合使用要求，不会出现夹持力不足导致工件脱落，或者力臂过长导致操作费力的问题。不同于标准冲压连杆，这类异形结构如果采用金属加工，通常可以选择精铸后铣削关键配合面的工艺，或者采用锻造后数控加工的方式保证精度，如果是用于低载荷的民用场景，也可以采用高强度工程塑料注塑成型，进一步降低生产成本与构件重量。
