汽车维修用焊接式车轴支撑支架结构

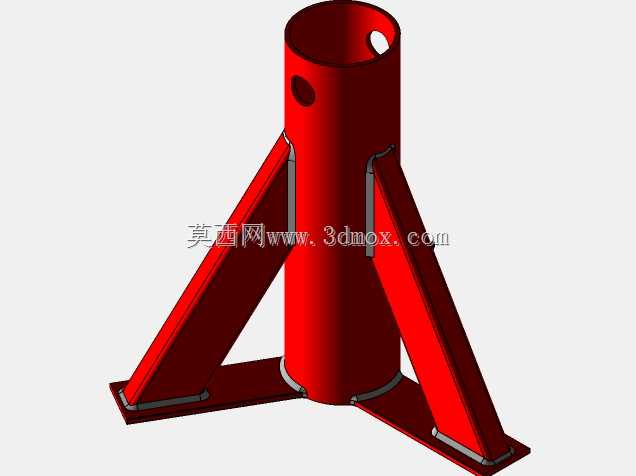

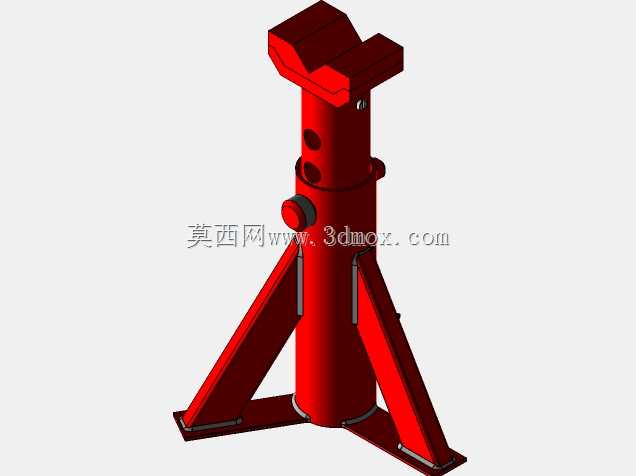

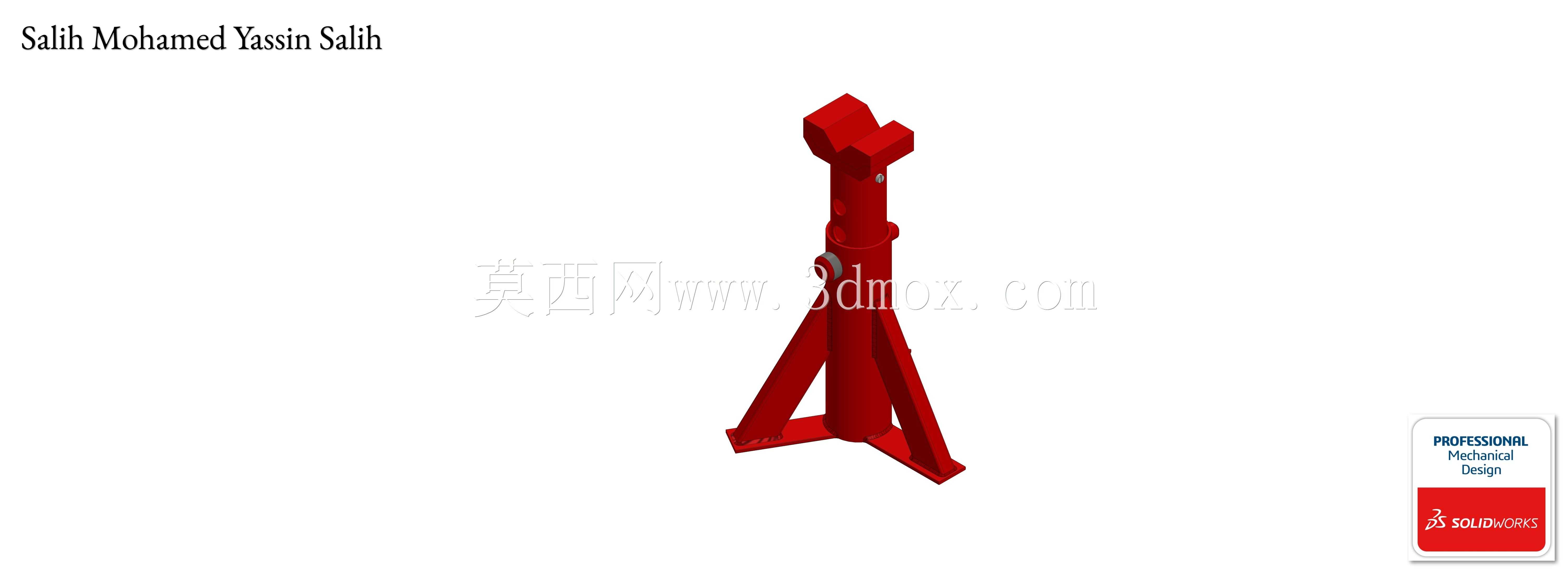

　　在商用车、乘用车的底盘维修作业场景中，车辆举升后的刚性支撑是保障作业安全的核心环节，这类车轴支撑支架正是匹配底盘维保、车轴拆装、悬架检修工序的专用承重工装，区别于通用液压顶升设备，该类支架依靠纯机械结构承载，不存在液压泄压的风险，可在车辆举升到位后提供长时间的静态刚性支撑，适配维修车间地沟作业、举升机配套辅助支撑、户外应急维修等多类场景，尤其在车轴拆卸、钢板弹簧更换、制动系统拆解这类需要释放悬架应力的工序中，支架可直接承托车轴桥壳位置，避免车轴下坠拉扯制动管路、悬架连杆等周边部件。从结构功能来看，该支架采用三脚支撑的落地布局，三个支腿沿中心立柱周向均匀分布，落地端做了外翻的贴地支撑脚，增大与地面的接触面积，即便在车间环氧地坪、

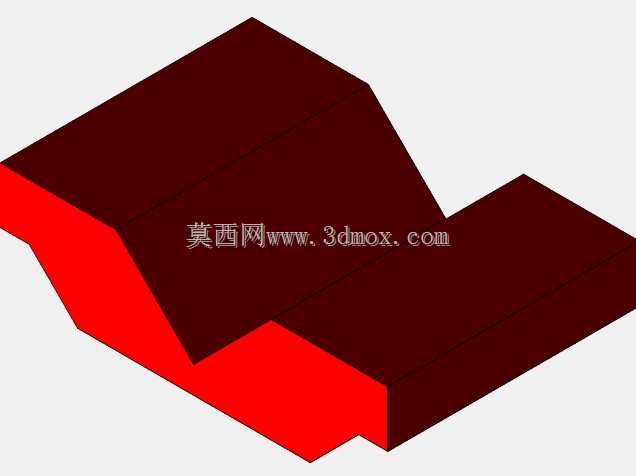

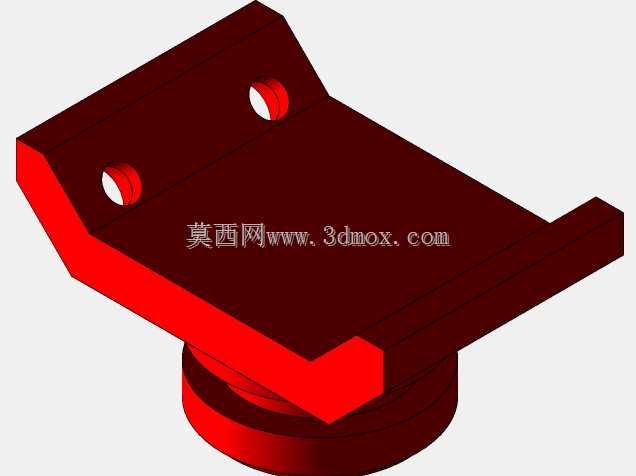

　　户外硬化土路这类不同硬度的地面上，也能分散承重压强，避免支腿下沉失稳；中心立柱为主要的承力构件，顶部的叉型支撑头直接与车轴桥壳的圆柱面接触，叉口的开口尺寸适配常见乘用车、轻型商用车的车轴直径，支撑接触面做了圆弧过渡，不会在承托时刮伤桥壳表面的防锈涂层，同时叉型结构可限制车轴在支撑状态下的横向窜动，避免维修过程中车轴移位带来的安全隐患。设计层面该支架完全基于焊接构件的特征搭建，没有采用复杂的铸件或机加工装配结构，所有构件均为标准型材裁切后拼焊而成，中心立柱采用矩形截面型材，兼顾抗扭与抗弯性能，三个支腿采用等边角钢裁切后与立柱下部焊接固定，焊接位置做了三角形的加强筋过渡，分散焊缝位置的应力集中，避免长期承重后焊缝开裂；

　　整体没有设置可调节的活动结构，固定的支撑高度匹配常规举升机抬升后车轴的离地高度，省去了调节锁止机构的冗余设计，既降低了制造成本，也消除了活动结构磨损带来的支撑间隙风险，纯焊接的结构也让支架整体的维护成本极低，只要焊缝无开裂、构件无明显变形即可长期使用。从安装与使用的边界尺寸来看，三脚支撑的展开直径控制在合理范围内，不会占用过多的车间作业空间，支腿的外伸角度经过受力校核，在额定承重范围内，支架的整体重心始终落在三个支腿构成的支撑三角形内部，不会发生侧翻；顶部支撑头的高度经过匹配设计，当支架放置在水平地面上时，支撑面的高度刚好适配多数家用轿车、轻型货车举升后车轴的离地间隙，不需要额外搭配垫块即可完成支撑作业，

　　若遇到车轴离地高度更高的车型，也可在支撑头位置加装木质或橡胶垫块微调高度，不会破坏支架本身的受力结构。实际使用过程中，这类支架通常成对布置在车轴的两侧对称位置，单支支架的承重能力覆盖轻型车辆的单桥承重需求，支撑时需要确保三个支腿完全贴实地面，支撑头与车轴桥壳完全贴合后，再缓慢释放举升机的承重，让支架逐步承接车轴的载荷，作业过程中禁止在支架承托状态下晃动车身或撬动车轴，避免侧向载荷超出支架的受力设计边界。不同于液压千斤顶这类顶升工具，该支架的核心作用是承载而非顶升，需要配合举升设备或千斤顶将车辆抬升到指定高度后，再将支架放置到支撑位置承接载荷，这种功能定位也让支架的结构设计完全偏向承重稳定性，没有设置顶升所需的液压腔、压杆等结构，整体结构更加简单可靠，适合维修车间作为常备安全支撑工装使用，在批量生产时，该类支架的所有构件均可通过型材裁切、坡口加工、组焊、表面喷涂这几道工序完成，不需要高精度的机加工设备，生产门槛较低，且焊接完成后只需要对焊缝做探伤检查、做承重载荷测试即可投入使用，质量管控环节简单易落地。
