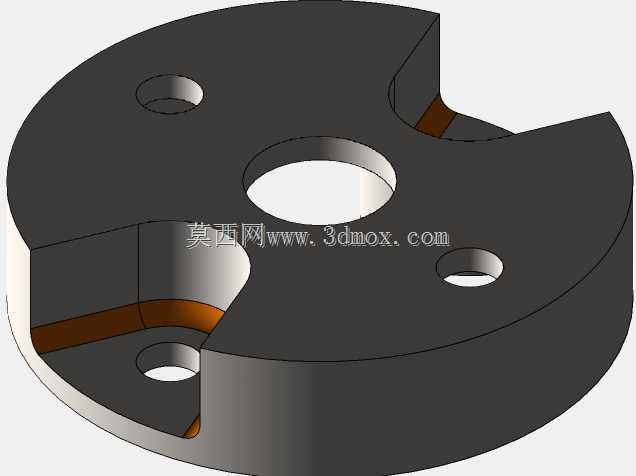

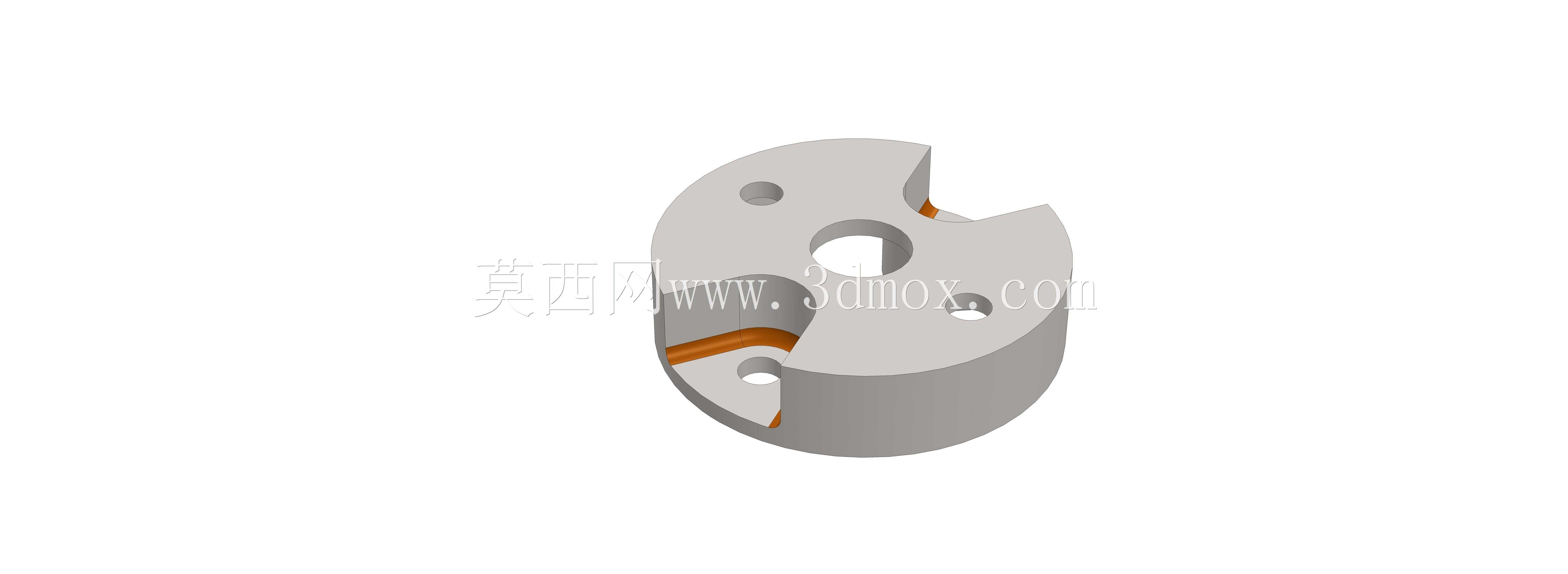

异形开槽带铜嵌件圆柱连接构件

　　这类带铜嵌件的异形开槽圆柱构件，常应用在需要频繁拆装、同时要求定位精度与耐磨性能的轻载传动连接场景中，比如小型自动化设备的工位快换模组、通讯测试工装的快接定位端、小型检测设备的载具连接部位，这类场景下构件既要承担周向的扭矩传递，又要保证轴向插拔的顺畅性，同时在多次重复拆装后不能出现螺纹滑牙、定位面磨损超差的问题。从结构设计来看，主体采用圆柱基体做基础承载，圆柱面上开设的非对称缺口槽，一方面是为了和对接端的凸台配合实现周向防转，缺口的槽边做了微小的倒角处理，避免装配时凸台与槽口发生剐蹭卡滞，槽的深度经过匹配计算，刚好能容纳对接端的凸台高度，不会出现装配后轴向窜动的问题；基体上分布的多个小孔，其中中心的通孔是为了穿装锁紧拉杆或者走线，

　　周边的小孔分为两类，一类是定位销孔，用来和对接件的销柱配合实现高精度定位，另一类是安装孔，用来穿装固定螺钉，孔位的分布避开了开槽的应力集中区域，避免开槽后基体的结构强度被过度削弱。嵌装在槽内的铜质嵌件，是整个构件的耐磨核心，因为铜材质的自润滑性能优于钢制基体，在频繁插拔、周向微调对位的过程中，铜嵌件直接和对接件的接触摩擦面配合，能大幅降低磨损量，延长构件的使用寿命，铜嵌件采用过盈压装的方式嵌入基体的预留槽内，嵌件的表面和基体槽面齐平，不会出现凸起影响装配的问题，嵌件的两端做了翻边限位，防止长期受摩擦剪切力后出现嵌件脱出的情况。从安装边界来看，构件的整体外径是安装时的最大径向尺寸，设计时预留了足够的装配间隙，

　　对接端的内孔尺寸比构件外径大0.02到0.05毫米，既能保证插拔顺畅，又不会因为间隙过大出现定位偏移；构件的轴向长度根据对接端的配合深度确定，装配后构件的端面和对接件的端面贴合，没有多余的伸出量，避免和周边的其他运动部件发生干涉。设计这类构件的时候，首先要核算基体的壁厚，尤其是开槽位置的剩余壁厚，要能承受额定传递扭矩下的剪切应力，避免负载下出现基体开裂的问题；其次铜嵌件的材质选择要匹配使用场景的摩擦频率，常规工况下用锡青铜即可，若有耐腐蚀要求则可以选择铝青铜，嵌件的压装过盈量要控制在合理范围，过盈量太小容易松脱，过盈量太大则会压裂基体；另外所有的棱边都要做去毛刺处理，尤其是开槽的边缘和孔口位置，

　　防止装配时毛刺脱落掉入设备内部造成卡滞或者电路短路的问题。在实际使用中，这类构件不需要额外添加润滑脂，依靠铜嵌件的自润滑特性就能满足长期使用的需求，日常维护只需要定期清理槽内的灰尘和碎屑即可，维护成本极低，相比一体式的钢制连接构件，带铜嵌件的结构在同等耐磨寿命下，整体重量更轻，加工成本更低，因为基体可以采用普通的碳钢或者铝合金加工，只在摩擦面嵌入铜件，不需要整体采用铜材加工，大幅降低了材料成本。
