异形连接支架结构设计

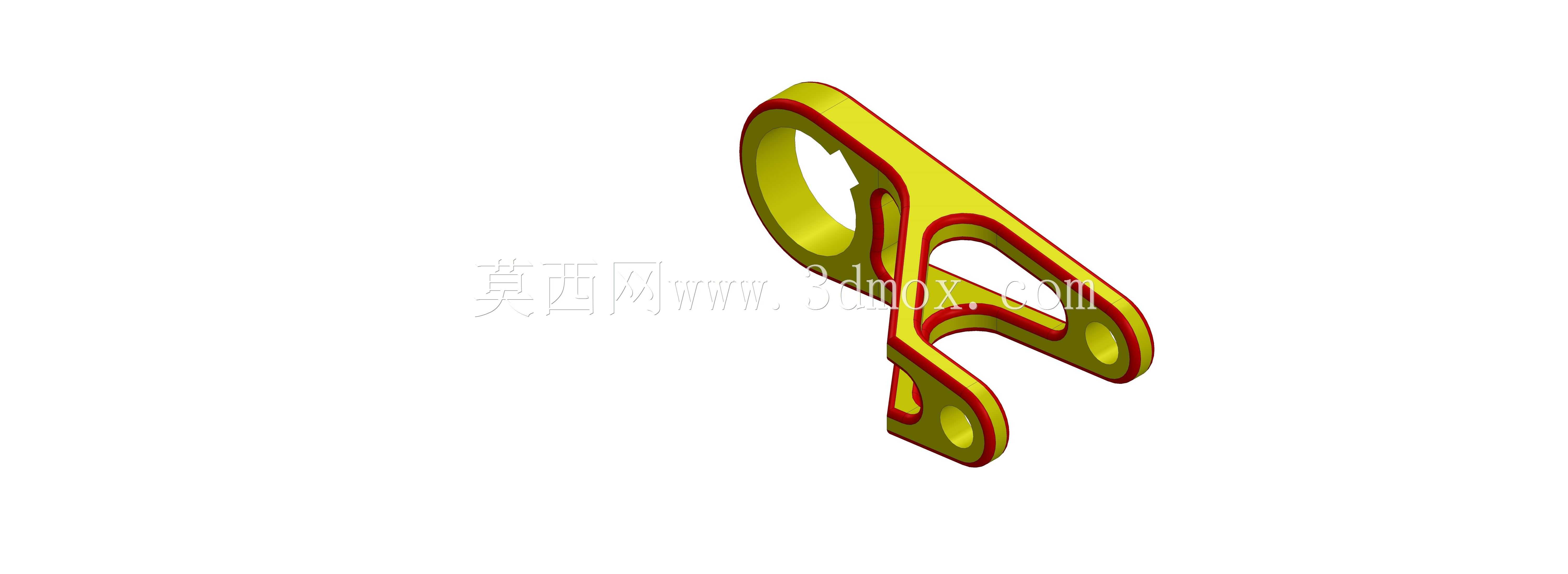

　　这类异形连接支架多应用在需要多点位铰接联动的机械传动场景中，常见于小型执行机构的传动链路、便携设备的折叠支撑结构、轻工机械的连杆传动组里，核心作用是在有限的安装空间内，同时完成两个以上运动副的连接，传递既定方向的拉压载荷，同时规避周边构件的运动干涉。从结构形态来看，该零件采用一体化弯折成型的主体构型，主体截面为等厚的板状结构，边缘做了连续的圆弧过渡处理，既消除了钣金类零件的锐边应力集中点，也能在装配过程中避免划伤操作人员或相邻管线。零件上分布的三个带孔凸台分别对应不同的装配功能：尺寸最大的端部圆孔用于和固定基座上的铰接轴配合，承担整个构件的主载荷传递，孔壁厚度经过针对性加强，能够承受反复摆动带来的接触挤压应力；

　　中部的两个尺寸稍小的孔位分别用于连接动力输入连杆和负载输出端，两个孔位的中心距经过严格的尺寸链校核，保证传动过程中运动轨迹符合设计预期，不会出现卡滞或运动死点。设计过程中首先要确定的是三个铰接孔的相对位置关系，需要结合整个传动机构的运动行程、传力比要求反推孔位坐标，再根据各点位的受力大小计算对应部位的截面厚度，主受力端的截面宽度要大于从动连接端，保证载荷传递路径上的强度冗余控制在合理区间，不会出现材料浪费或者强度不足的问题。零件的外轮廓采用不规则的流线型设计，并非单纯为了外观效果，而是在运动仿真过程中反复调整轮廓边界，确保构件在整个摆动行程范围内，和周边的固定机架、相邻运动杆件、布设的管线之间都保留至少2mm的安全间隙，

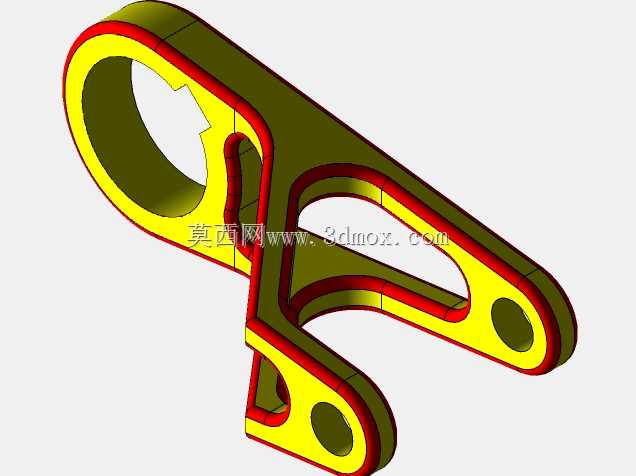

　　避免运行过程中出现碰撞磨损。零件表面的色彩区分对应不同的工艺处理区域，主体的亮色区域为基体结构层，边缘的红色区域为表面强化处理层，针对铰接孔周边、轮廓边缘这些容易出现磨损的位置做了局部硬度提升，能够延长零件在反复运动工况下的使用寿命。安装边界方面，主铰接孔的装配基准面和另外两个连接孔的基准面存在固定的角度偏移，装配时需要以主孔端面作为定位基准，保证零件安装后和相邻连杆的配合面处于平行状态，避免出现附加的侧向弯矩，加速铰接轴的磨损。这类零件在实际选型替换时，需要重点核对三个孔位的中心距尺寸、主孔的公称直径、零件的整体厚度，以及安装后最大摆动角度下的外轮廓包络尺寸，确保替换件能够适配原有机构的安装空间，不会出现装配干涉。在受力特性上，

　　该构件主要承受周期性的交变拉压载荷，因此结构设计时在孔位和主体连接的位置做了圆弧过渡加强，避免直角连接处出现应力集中，导致长期运行后出现疲劳断裂。对于三维建模从业者来说，绘制这类零件时需要先搭建骨架模型确定各孔位的空间位置，再通过轮廓放样生成主体结构，最后对边缘做倒圆角处理，建模过程中要注意各部位的壁厚保持均匀，避免后续如果采用注塑或钣金工艺加工时出现成型缺陷，同时要预留出铰接孔的装配公差，孔位的同轴度、位置度公差要根据传动精度要求设定，一般这类民用轻工机械的连接支架，孔位位置度公差控制在0.1mm以内即可满足使用需求。
