木质双缸压缩空气动力机组结构设计

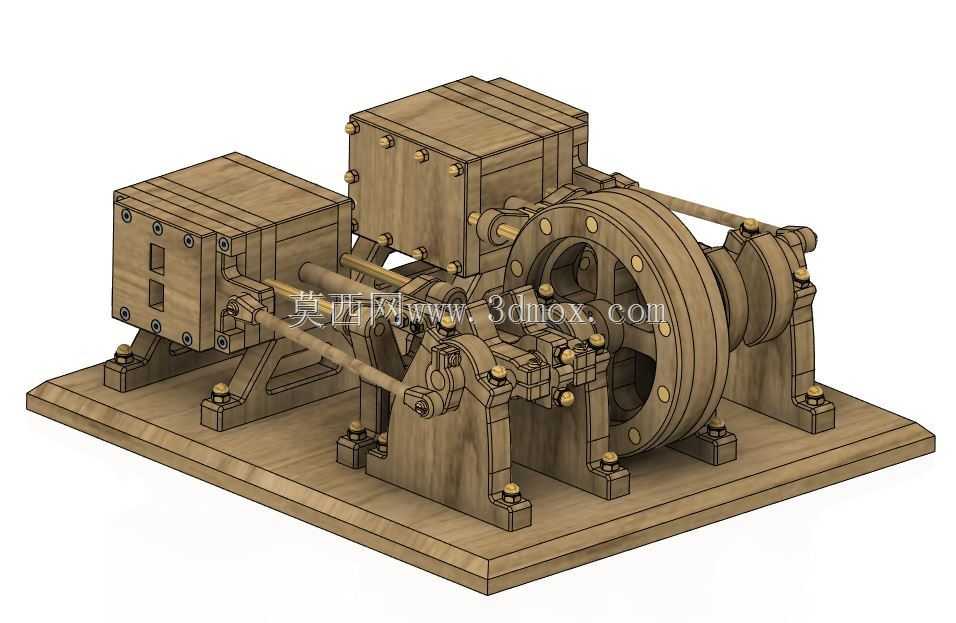

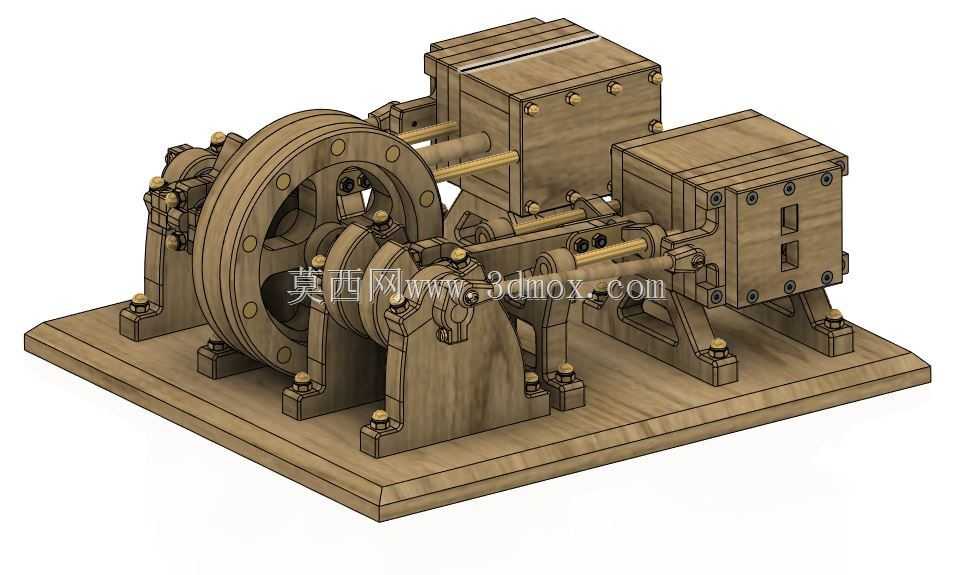

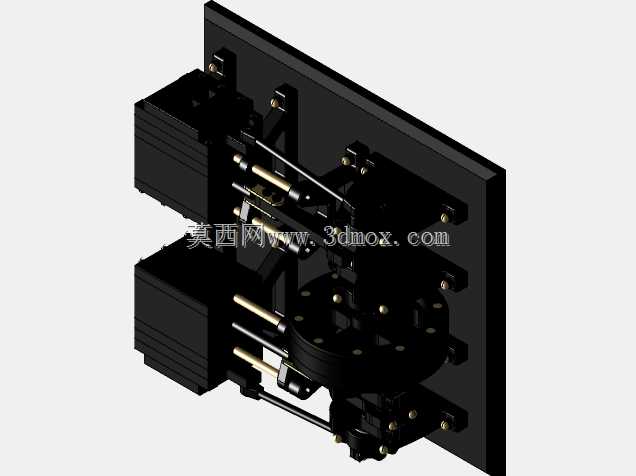

　　这套双缸空气动力装置采用12mm与18mm厚度的实木板材作为主体加工材料，整体安装底座的长度边界为400mm，宽度方向安装尺寸为360mm，整机装配完成后的总高度为180mm，所有结构件均通过板材切割、榫卯定位配合标准紧固件完成组装，无需额外金属铸造或机加工主体构件，适配手工制作、教学演示、小型动力展示等多类场景。从实际应用场景来看，这类气动动力装置既可以作为职业院校机械原理课程的具象教学载体，帮助学习者直观理解双缸动力的配气逻辑、曲柄连杆传动的运动规律，也可作为木质机械爱好者的拼装制作项目，完成后可接入低压压缩空气输出端，驱动装置连续运转，直观展示气动动力的能量转换过程，部分场景下也可作为小型创意展示装置的动力源，

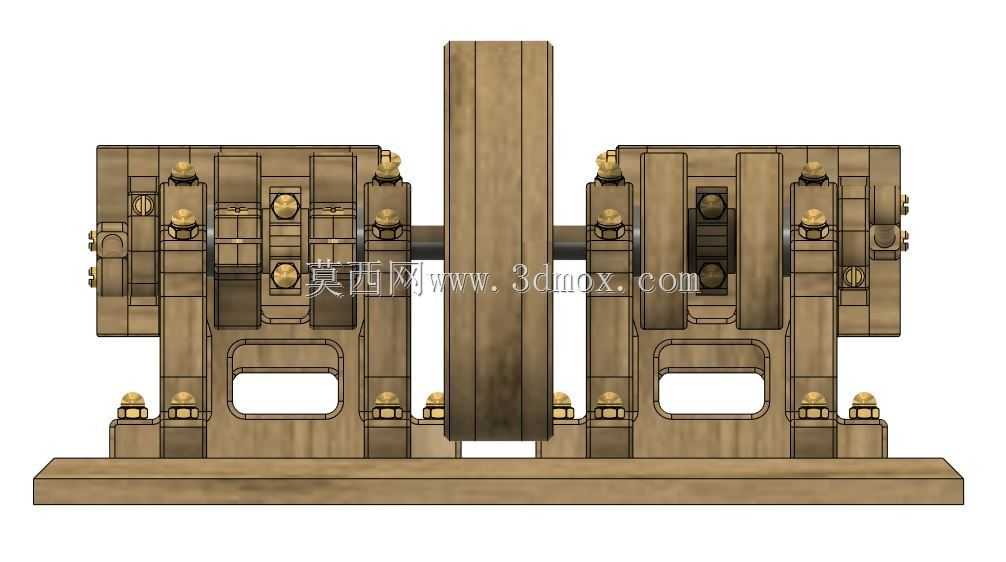

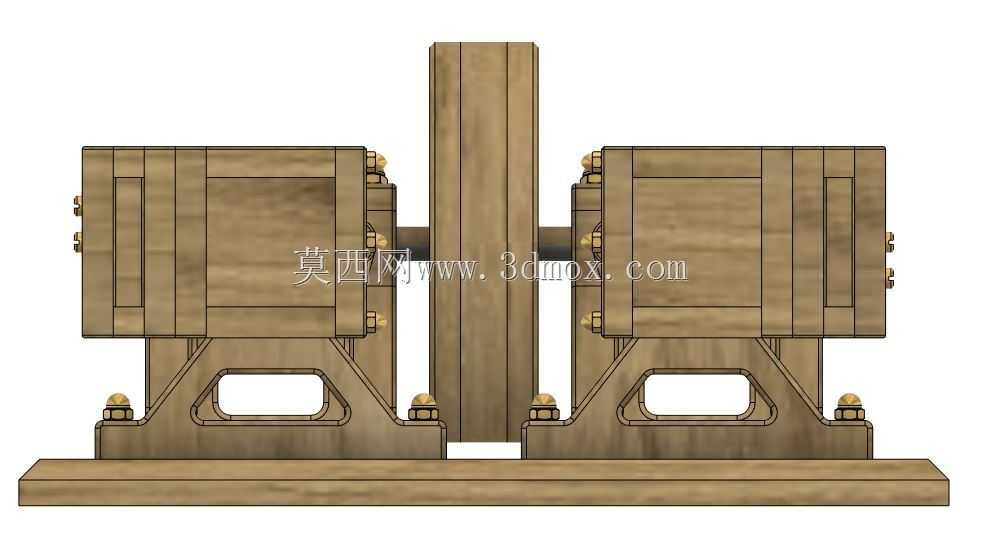

　　搭配减速传动结构带动低负载展示组件动作。从功能特性层面分析，该装置采用对称式双缸布局，两个气缸单元平行布置在底座上方，通过共用的曲轴结构将活塞的往复直线运动转换为飞轮端的旋转运动，相比单缸气动装置，双缸结构的动力输出连续性更好，曲轴转动过程中的死点问题通过双缸相位差设计完全规避，运转时的扭矩波动更小，飞轮采用大直径轮式结构，既可以储存转动惯量保证运转平顺性，轮缘的配重设计也能进一步降低运转过程中的振动，所有气缸的配气通路均集成在缸体结构内部，通过与曲轴联动的配气机构完成压缩空气的进排气切换，无需额外外置控制阀组即可完成完整的工作循环。设计思路上，整套结构充分考虑了木质材料的加工特性，所有零件的截面均为规则几何形状，适配激光切割、

　　线锯切割等常规板材加工工艺，没有复杂的曲面成型结构，零件之间的定位采用凸台与凹槽配合的方式，降低装配时的对位难度，紧固件的安装位置均预留了足够的沉头空间，避免螺栓头突出影响结构外观或运动干涉，气缸与活塞的配合间隙根据木材的湿胀干缩特性预留了合理余量，既保证活塞运动过程中的气密性，也不会因为环境湿度变化导致活塞卡滞，底座采用整板式结构，所有支撑脚、气缸安装座、曲轴轴承座均直接固定在底座上，保证整机的结构刚性，避免运转过程中因为构件变形导致传动卡滞。安装边界层面，整机的所有运动构件均布置在底座平面上方，飞轮外侧、气缸两端均预留了足够的安全间隙，安装时只需将底座水平固定在平整台面即可，外接气源接口布置在缸体侧方，不占用正面操作空间，

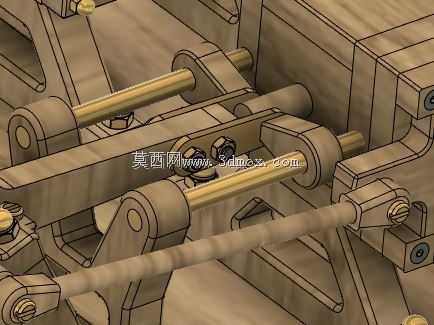

　　传动端的动力输出轴从飞轮中心向外延伸，可直接连接联轴器带动外部负载，整机的重心落在底座中心区域，即使不做额外固定，低转速运转时也不会出现明显的位移或倾覆。从结构细节来看，曲轴的支撑位采用了分体式轴承座设计，磨损后可单独更换支撑衬套，无需更换整个底座结构，连杆与活塞、曲轴的连接位置均采用了耐磨衬套设计，降低长期运转的磨损量，气缸端盖采用螺栓压紧的密封结构，可根据实际气密情况调整压紧力，兼顾密封性能与装配便利性。
