20x30规格Nema8微型步进电机结构设计

　　做小型自动化设备结构选型的时候，很多人容易在小行程精密驱动环节踩坑，尤其是桌面级3D打印机挤出机构、小型光学检测平台的微调轴、实验室液体分装设备的柱塞驱动这类安装空间极度受限的场景，常规的20、28系列步进电机要么安装尺寸超差，要么保持转矩达不到驱动负载的最低要求，这时候Nema8规格的微型步进电机往往是最优解。这款20x30mm规格的Nema8步进电机，机身截面刚好适配20mm安装孔距的标准安装位，30mm的机身长度不会在紧凑安装空间里和周边的走线槽、传感器支架产生干涉，做结构布局的时候不用额外切削安装板来避让电机本体。从实际使用场景来看，这类小规格步进电机的核心应用场景集中在对安装体积敏感、驱动负载不大但对步距精度有要求的场合：

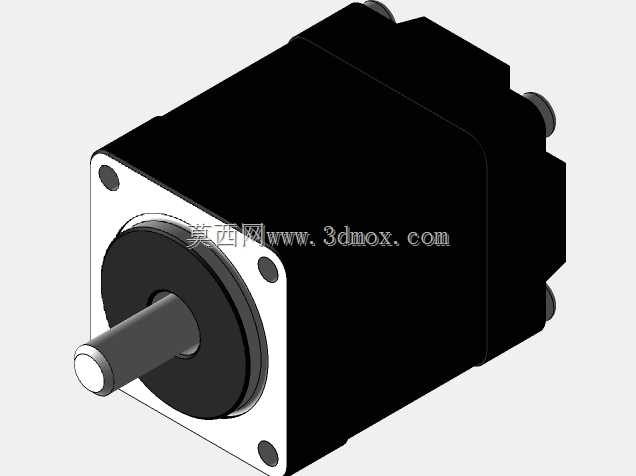

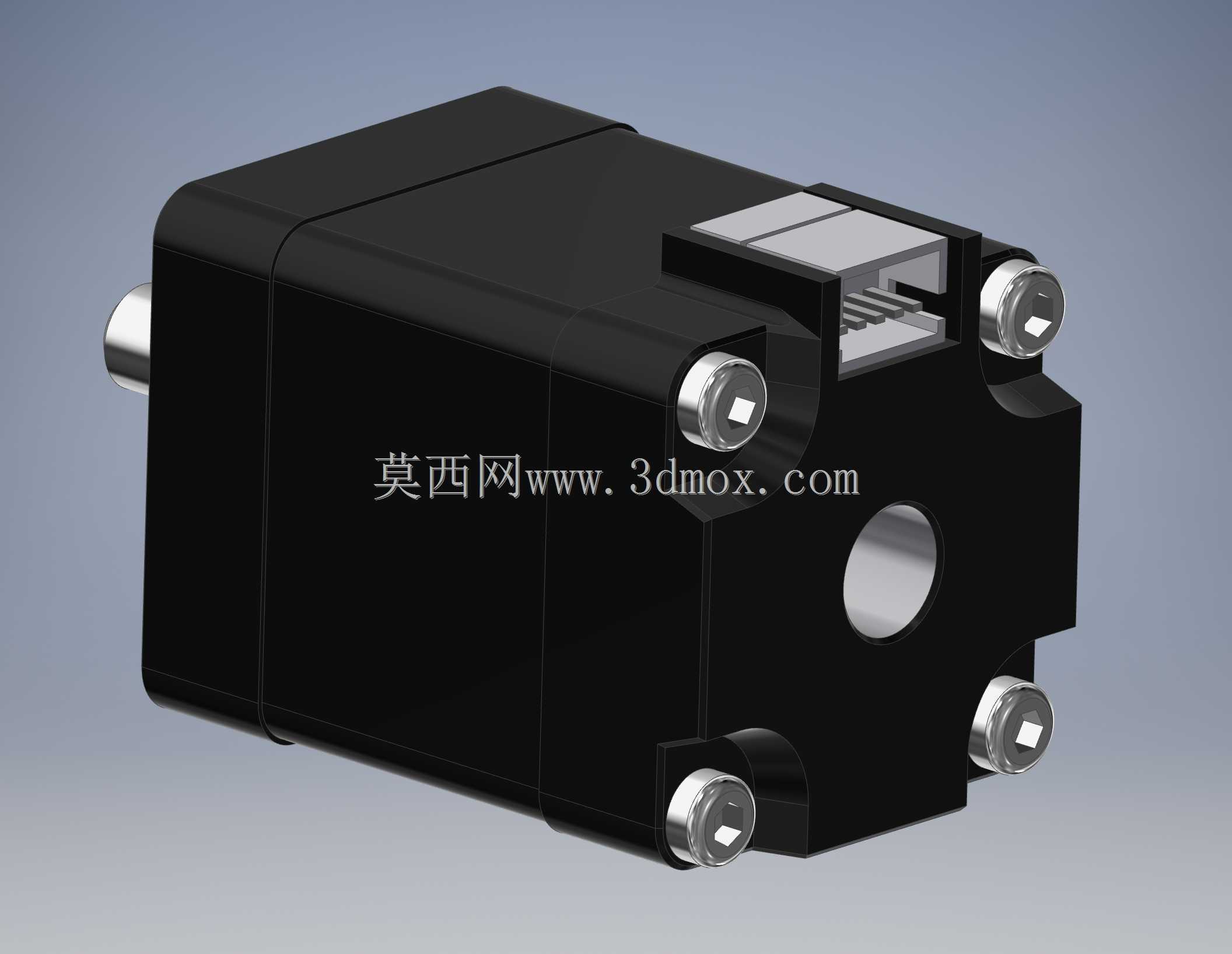

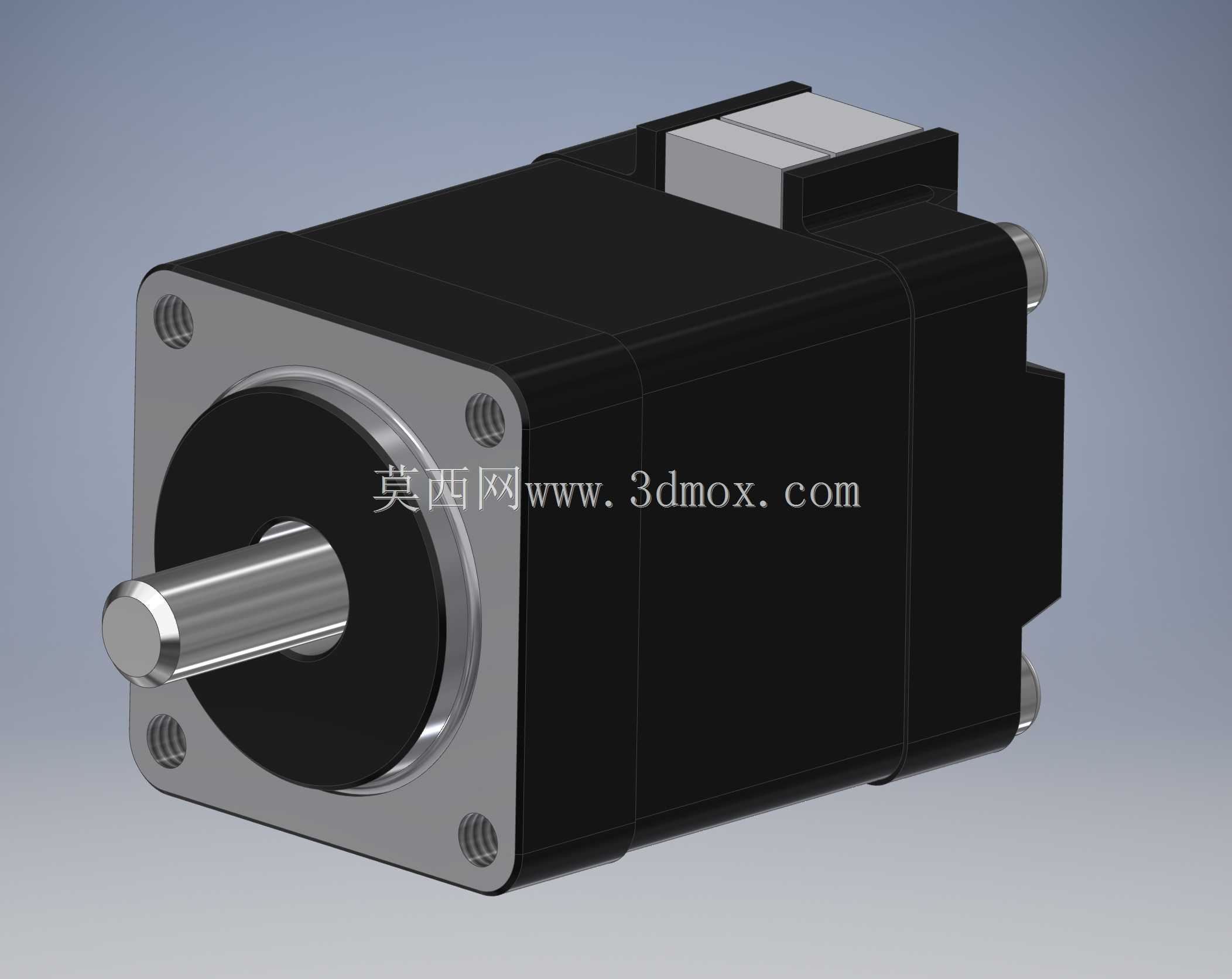

　　比如桌面级点胶机的Z轴抬升机构，不需要太大的输出转矩，但要求每次抬升的步距误差控制在0.01mm以内，避免点胶头蹭到工件表面；还有小型贴片机的飞达送料驱动，需要频繁启停、正反转切换，电机的响应速度直接影响送料节拍，这款电机的转子惯量小，加减速响应快，刚好匹配这类高频往复动作的需求。从设计思路上看，这款电机采用方形机壳搭配前端法兰安装结构，四个安装孔对称分布在法兰端面的四个角，安装孔的位置度公差控制在0.02mm以内，安装时不需要反复调整电机轴和传动丝杠的同轴度，只要把法兰贴合安装板锁紧紧固螺丝就能保证传动同轴度，减少装配调试的时间成本。输出轴采用标准D型轴截面，和同步轮、联轴器连接的时候不需要额外打顶丝孔就能传递额定转矩，避免长期正反转出现轴和连接件打滑的问题。电机尾部的出线端做了台阶式限位结构，安装航空插头或者直接焊线的时候，线缆不会因为设备运行的振动拉扯到电机内部的绕组接线，降低长期使用的断线故障概率。从功能特性来说，这款两相混合式步进电机的步距角为1.8度，整步驱动下每转200步，搭配16细分的驱动器可以实现0.1125度的微步驱动，足够满足大部分小型精密传动的定位精度要求。机身采用黑色哑光喷塑处理，既可以在常规工业环境下起到防锈耐刮的作用，也不会在光学检测类设备里产生多余的反光干扰视觉成像。前端盖采用铝合金材质加工，和定子铁芯的配合公差控制在H7/k6的过渡配合区间，既保证轴承安装的同轴度，

　　也能通过铝合金端盖把电机运行产生的热量快速传导到安装板上，提升电机的持续运行负载能力，避免长时间运行出现过热丢步的问题。做结构设计的时候要注意，这款电机的输出轴伸出长度是标准尺寸，搭配联轴器的时候要算好联轴器的锁紧位置，不能让联轴器顶到前端盖的油封位置，否则会增加电机的转动阻力，甚至磨坏油封导致内部润滑脂溢出。另外安装螺丝的拧入深度不能超过机壳螺纹孔的有效深度，不然螺丝顶到内部定子绕组会造成绝缘破损，引发电机短路故障。在实际选型匹配的时候，要根据负载的实际转矩需求预留30%左右的余量，这款30mm长度的Nema8电机保持转矩比同规格20mm长度的机型高40%左右，刚好适配需要稍微大一点转矩但安装长度受限的场景，

　　不用为了提升转矩盲目选更大规格的电机，挤占设备内部其他部件的安装空间。很多做小型桌面设备的工程师之前会用舵机来做这类驱动，但是舵机的定位精度差、长期运行齿轮磨损快，换成这类微型步进电机之后，不仅定位精度提升一个量级，设备的平均无故障运行时间也能大幅延长，尤其是在需要频繁往复动作的工位上，步进电机的无接触传动结构比舵机的塑料齿轮组耐用性强很多。做三维建模的时候，这款模型把电机的安装孔位、轴伸尺寸、出线端位置都做了1:1的还原，导入装配体的时候可以直接用来做干涉检查，不用再手动测绘电机的外形尺寸，能节省不少结构设计阶段的测绘时间，尤其是做紧凑布局的设备时，提前在模型里验证好安装间隙，避免打样之后出现电机和周边部件干涉的问题，减少样机迭代的次数。
