明纬RS100系列开关电源三维建模设计

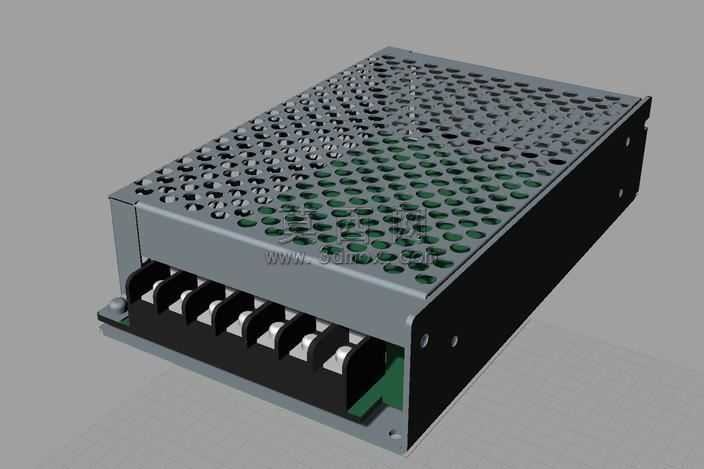

本模型为明纬RS100系列100W开关电源的三维数字化建模成果，建模过程严格参照实物的尺寸比例与结构特征完成，首先通过测绘获取电源外壳的长宽高参数、散热孔的排布规律、接线端子的间距与尺寸，在三维建模软件中先搭建整体的长方体基础壳体，区分上下盖的装配结构，上盖采用密集圆形散热孔阵列设计，建模时通过线性阵列命令完成等距排布的孔洞制作，还原实物上散热孔的均匀布局，保证散热结构的外观还原度。侧面的黑色端板部分，精准还原接线端子的凹槽结构与每个接线位的分隔挡片，端子处的金属接线柱、固定螺丝位都按照实物比例进行细节建模，底部的安装固定脚也做了对应结构还原，保证模型可用于装配模拟场景。材质渲染阶段，上盖金属壳体赋予银灰色磨砂金属材质，模拟铝合金外壳的哑光金属质感，侧面端板赋予黑色阻燃塑料材质，接线端子的金属部分赋予亮面金属材质，内部隐约可见的电路板部分赋予绿色PCB材质，通过材质区分还原实物的视觉层次。建模过程中重点考量了工业开关电源的结构合理性，外壳的卡扣装配位、边角的圆角处理都做了细节还原，没有出现结构穿模或比例失调的问题，整体模型结构完整，既可以用于工业电气布局的场景搭建，也可作为开关电源类产品的结构设计参考，模型的每一处细节都对应实物的功能设计，散热孔的排布对应内部元器件的散热需求，接线端子的分隔设计对应电气安全的绝缘要求，安装脚的位置对应实际设备安装的固定需求，完整还原了这款100W工业开关电源的外观与结构特征。
