台式机PCIe通道拆分转接扩展卡结构

　　做桌面级硬件扩展结构设计快十年，经手的板卡类转接件少说也有上百款，这类PCIe 4x拆分卡的设计逻辑，核心是在主板有限的PCIe通道资源里做合理的资源拆分，满足多设备同时接入的扩展需求，很多人做这类板卡建模的时候容易忽略安装边界的干涉问题，最后打样回来插不上机箱挡片或者和相邻插槽的设备打架，都是前期没把实际装机的工况考虑到位。

　　先从实际应用场景说，这类拆分卡最常用的场景，是台式主机做多硬盘扩展、多采集卡接入、或者多USB外设扩展的时候，主板原生的PCIe插槽数量不够，或者单条通道的带宽可以拆分给多个低带宽设备使用，不需要占用满单条x16插槽的全部带宽，这时候用拆分卡就能把单条x4的PCIe通道拆分成多路独立通道，分别接不同的扩展设备，比直接占用多个全长插槽的空间利用率高很多，尤其适合小尺寸MATX、ITX机箱的装机场景——这类小机箱的主板原生插槽数量本来就少，很多ITX板甚至只有一条全长PCIe插槽，要接多个扩展设备的时候，拆分卡几乎是唯一的解决方案。

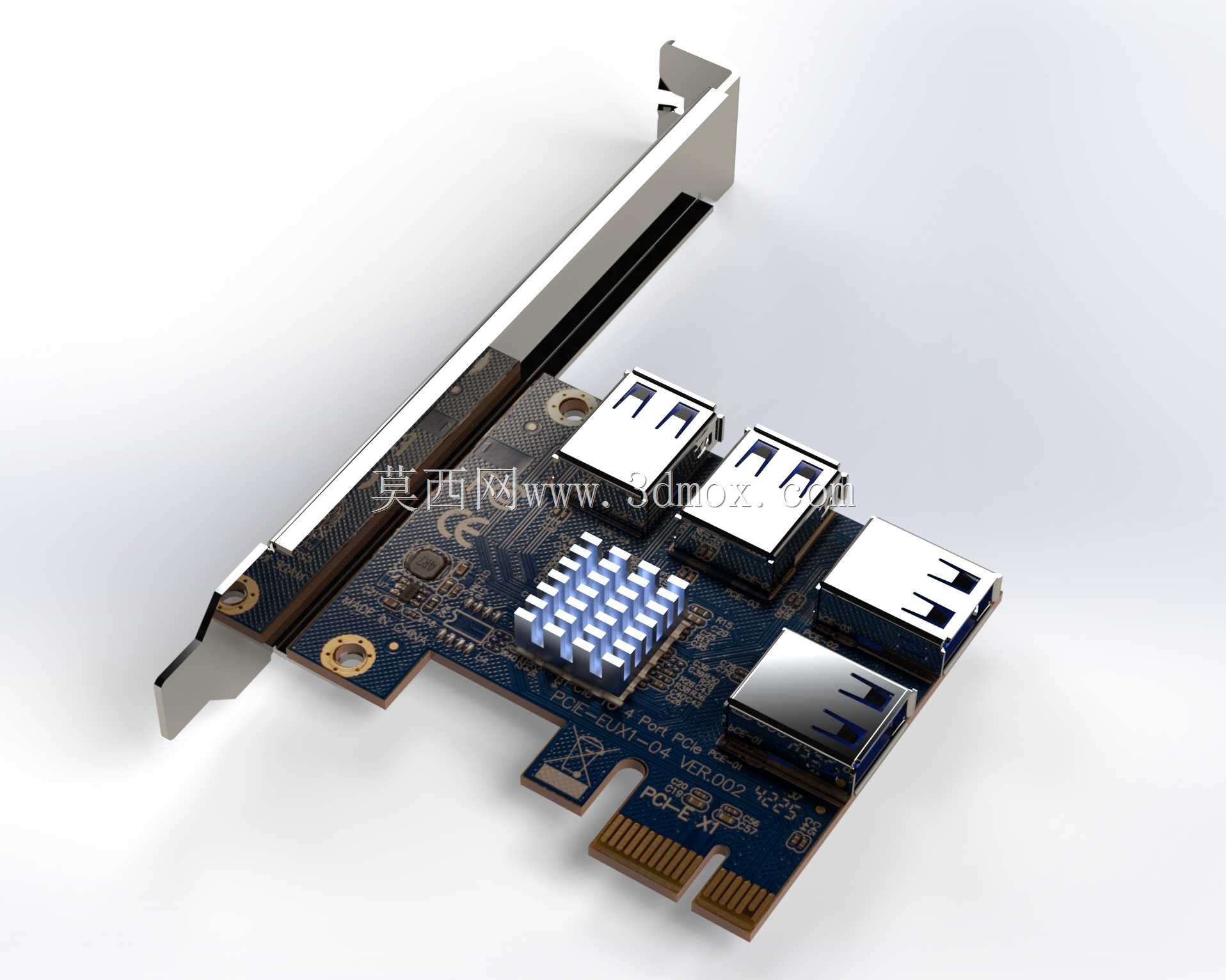

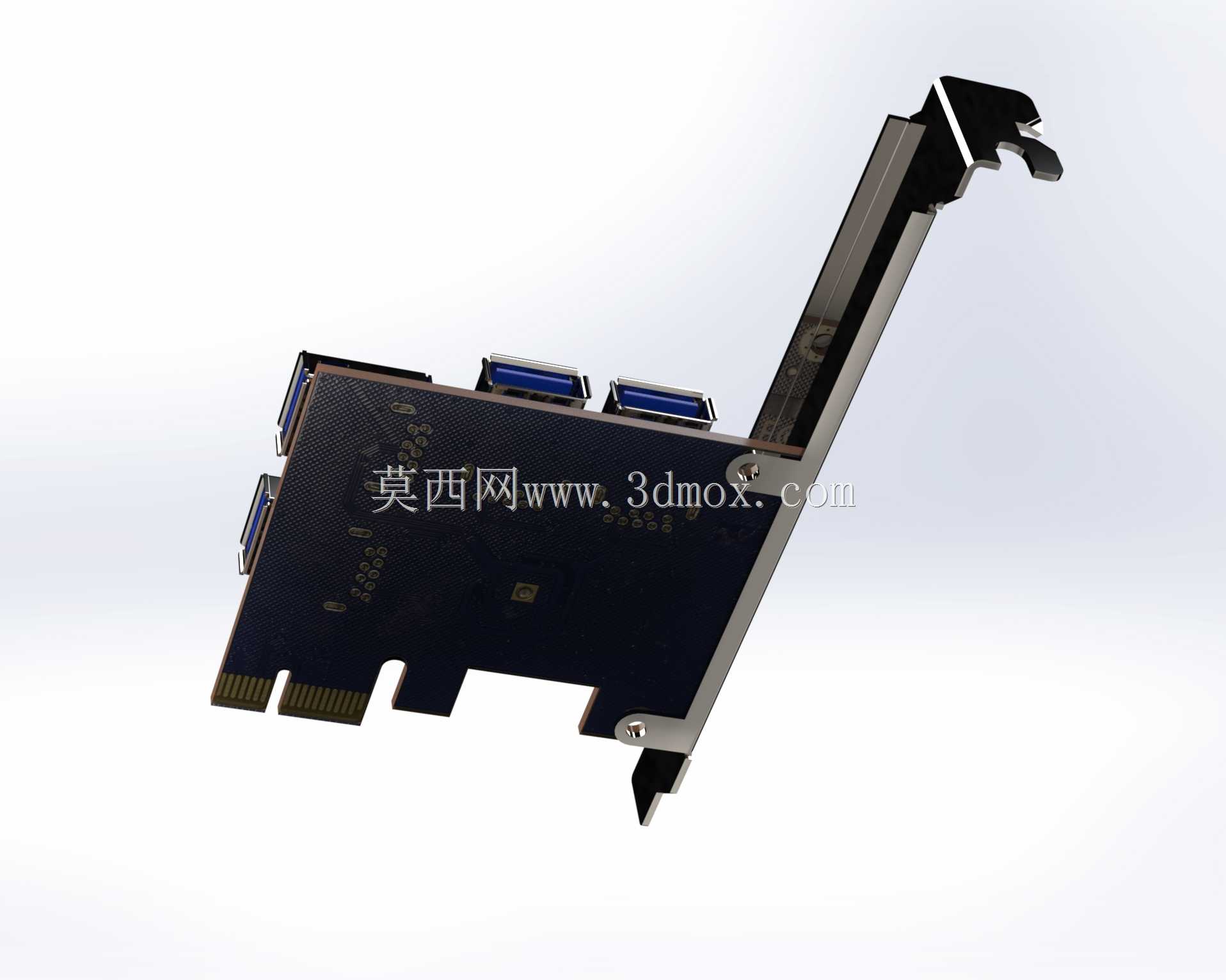

　　再讲实际用途，这款拆分卡是把单路PCIe x4的通道，拆分出多路接口来接驳不同的扩展子卡，板载的接口可以直接转USB扩展、接M.2存储扩展卡、或者接其他低带宽的PCIe外设，不需要额外的桥接芯片做信号转换的时候，信号损耗会比带桥接的扩展卡低很多，稳定性也更好，适合长时间开机运行的工控主机、存储服务器这类对稳定性要求高的场景。很多做小型存储主机的玩家或者工控集成商，会用这类卡接多块NVMe固态做存储池，或者接多块工业采集卡做数据采集，比用全长扩展卡的成本低，占用空间也更小。

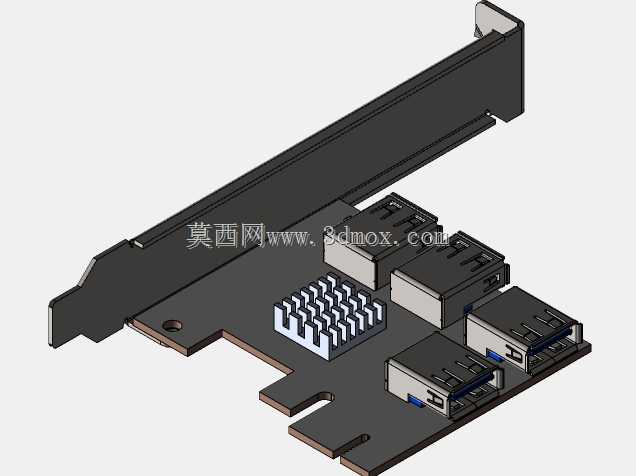

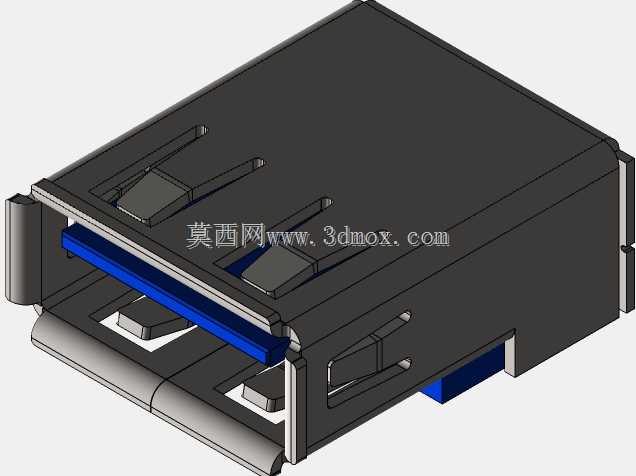

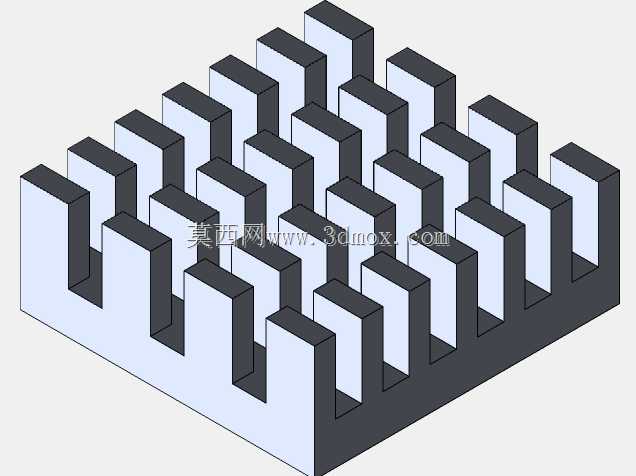

　　说到功能特性，这款板卡的金手指部分是标准PCIe x4长度，兼容x4、x8、x16长度的PCIe插槽，挡片是标准全高机箱挡片，安装的时候和普通PCIe板卡一样，对准插槽按下后用螺丝固定挡片即可，板上预留的散热焊盘位置是给通道拆分的信号处理部分做被动散热用的，建模的时候要注意散热片的高度不能超过板卡上方的预留空间——普通机箱的PCIe插槽上方到显卡或者其他板卡的间隙一般只有15mm左右，散热片做太高就会和相邻设备干涉，这点很多新手建模的时候容易忽略，只看板卡本身的尺寸，不考虑周边的安装间隙。板上的接口排布是错开设计的，每个接口之间预留了足够的插拔空间，接子卡的时候不会因为间距太小导致相邻接口的设备插不上，接口的固定焊盘做了加大处理，经常插拔子卡的时候不容易出现焊盘脱落的问题，符合工业级板卡的设计要求。

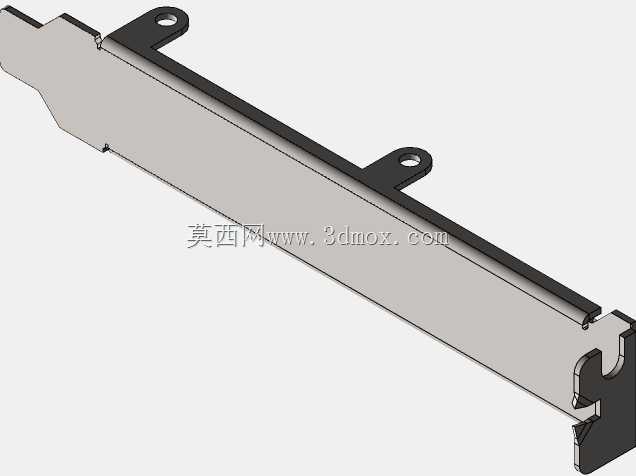

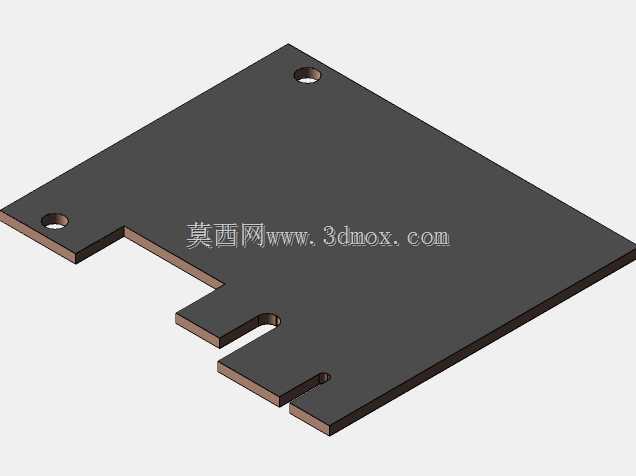

　　设计思路上，这类板卡的PCB走线是核心，要保证每一路拆分出来的通道的走线长度差控制在PCIe信号要求的公差范围内，不然会出现信号不稳定、设备识别失败的问题，建模的时候虽然不需要画具体的PCB走线，但是要把PCB的层数、板厚、元件的高度占位都准确还原，板厚是标准1.6mm，金手指部分做了倒角处理，插拔的时候不会刮坏插槽的接触弹片，挡片的折弯角度是标准90度，和机箱的固定孔位完全对齐，不会出现挡片歪、螺丝拧不上的问题。板上的固定孔位除了挡片处的螺丝孔，PCB末端还预留了一个固定孔，长板卡安装的时候可以加铜柱固定，避免长时间使用后PCB变形导致金手指接触不良。

　　外形尺寸和安装边界这块，板卡的总长度是标准半长PCIe板卡尺寸，从挡片到PCB末端的长度是120mm左右，PCB宽度是标准PCIe板卡的高度，挡片高度是120mm标准全高挡片尺寸，安装的时候需要占用机箱一个PCIe插槽位，板卡上方需要预留至少10mm的散热间隙，下方和主板表面的间隙是标准PCIe插槽的安装高度，大概5mm左右，不会和主板表面的电容、散热片干涉。接口部分伸出PCB的长度要控制在挡片开口的范围内，不然子卡插上去之后会顶到机箱挡片，导致板卡插不到位。另外要注意板卡上的电容、接口元件的排布，不能超出PCIe插槽的规范边界，不然插在x4插槽的时候，会被插槽旁边的塑料挡块顶住，导致板卡插不到底。

　　很多人做这类板卡建模的时候，容易把金手指的尺寸做的不准，要么太厚插不进插槽，要么太薄接触不良，标准PCIe金手指的厚度是和1.6mmPCB匹配的，接触弹片的位置要和插槽的触点位置完全对齐，偏差不能超过0.2mm，不然会出现部分通道接触不良，导致设备只能跑在低带宽模式下。还有挡片的开口尺寸，要和板上的接口位置完全对应，偏差太大的话，外接设备的插头会被挡片挡住插不到底。另外板上的LED指示灯位置要做在挡片的开口处，方便装机之后观察设备的运行状态，不用拆机箱就能判断通道是否正常连通。

　　做这类硬件扩展件的三维建模，最核心的不是把外观做的多好看，而是把所有安装配合的尺寸做准，把实际装机的干涉问题提前在建模阶段排除，毕竟这类板卡是要实际生产装机使用的，尺寸差一点就可能导致整批产品报废，尤其是金手指、挡片、固定孔位这些配合尺寸，必须严格按照PCIe的规范来做，不能凭感觉估尺寸。另外元件的占位高度一定要准确，不然生产出来之后散热片或者电容和其他设备干涉，用户买回去用不了，反而浪费成本。平时做这类板卡设计的时候，我一般会先把主板PCIe插槽的模型、机箱挡片的模型、相邻插槽的常见设备模型都调进来做装配干涉检查，确认所有位置都没有干涉之后再出图打样，这样一次打样的成功率能到95%以上，很少出现返工的情况。
