机架式音频信号放大处理设备结构

　　这款音频放大设备的结构设计，首先围绕机架式安装场景做了核心适配，标准19英寸机柜安装的侧边固定耳做了加厚钣金折弯处理，安装孔位严格匹配通用机柜的立柱孔距，安装时不需要额外做转接件适配，直接通过M5规格的机柜螺丝就能完成固定，设备整体深度控制在300mm以内，不会占用机柜过深的布线空间，适配多数中小型通讯机柜、音频设备机柜的内部安装边界。从实际用途来看，这款设备主要针对小空间内的音频信号增益需求，可对接前端音频采集设备的弱信号输入，经过内部电路放大后输出给后端的播放、传输设备，适合小型演播室、门店广播系统、个人音频工作室这类场景使用，不需要额外搭配独立的信号预处理单元，单台设备就能完成基础的信号放大作业。功能特性层面，

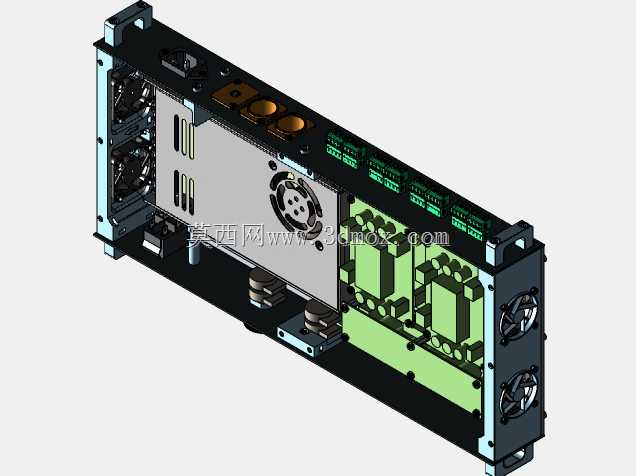

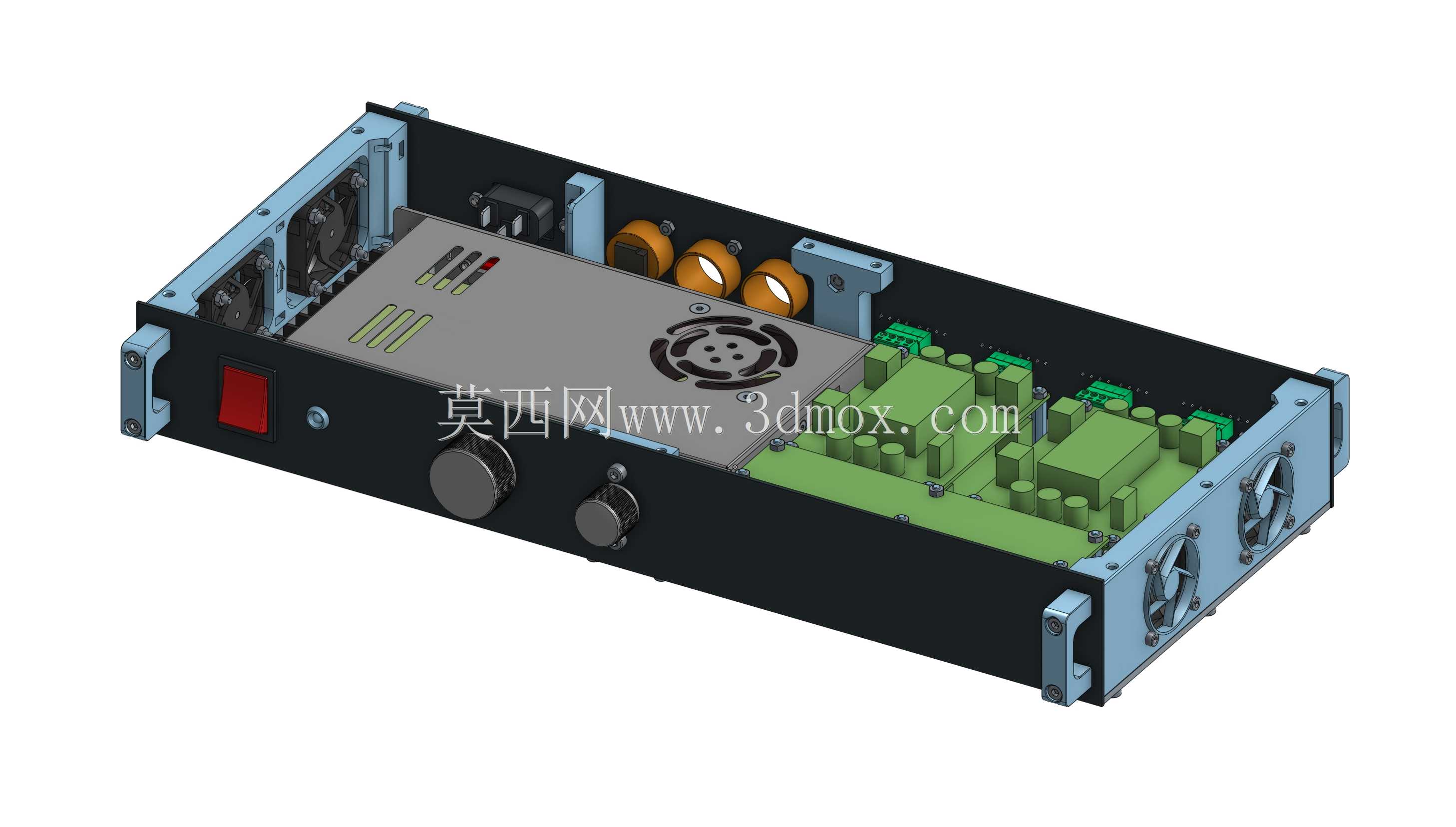

　　设备前面板集成了信号调节旋钮、电源状态指示窗，旋钮做了防滑滚花处理，调节时的阻尼感均匀，不会出现调节跳变的问题，电源指示灯采用内嵌式安装，避免光线直射造成的视觉干扰；内部结构做了分区布局，电源模块、信号放大电路模块、接口模块分别设置在独立的腔体内，电源模块周边预留了足够的绝缘间隙，避免强电部分对弱信号电路造成电磁干扰，信号放大电路板采用立柱式铜柱固定，固定点均匀分布在电路板的四个角及中部受力位置，长时间使用不会出现电路板变形翘曲的问题。散热设计上，设备侧端安装了双轴流散热风扇，风扇位对应内部发热元件的集中区域，形成贯穿式的风冷通道，内部发热较高的功率元件直接贴合设备金属壳体安装，通过壳体辅助散热，

　　不需要额外加装大型散热片就能满足长时间满负载运行的散热需求，前面板还预留了辅助通风的开孔，配合侧端风扇形成完整的散热循环，避免内部积热造成的元件性能衰减。接口部分全部设置在设备后端，输入输出接口采用分层排布，接线时不会出现线缆互相干涉的问题，接口周边做了钣金翻边强化，频繁插拔线缆也不会造成接口位的钣金变形，电源输入接口带独立的保险座，更换保险时不需要拆开设备外壳，直接在外部就能完成保险更换作业。设计思路上，整体优先考虑装配与维护的便捷性，设备上下盖板采用快拆式螺丝固定，拆开盖板后就能直接接触到所有内部元件，不需要拆解额外的结构件，内部走线全部通过线卡固定在壳体侧壁，不会出现线缆散乱触碰散热风扇、电路板元件的问题，

　　所有内部接插件都做了防呆设计，装配时不会出现插反接错的问题，降低生产装配的出错概率。外壳采用1.2mm厚度的冷轧钢板折弯成型，拼接处采用错位咬合结构，提升壳体的整体结构强度，设备堆叠放置时也不会出现壳体变形的问题，表面做了黑色哑光喷塑处理，既提升外壳的防锈耐腐蚀能力，也避免光线反射造成的视觉干扰，适配专业设备的使用场景。前面板的控制元件布局符合常规音频设备的操作习惯，常用的调节旋钮设置在面板偏下的易操作位置，不常用的调试接口隐藏在面板内侧，需要拆开小盖板才能操作，避免日常使用时的误触碰。设备内部的电容、电感等大尺寸元件全部做了点胶固定，设备搬运、移动过程中不会出现元件引脚脱焊的问题，提升设备的抗振动性能，适合需要经常移动设备的临时演出、户外广播场景使用。
