便携式多通道虚拟示波器结构设计方案

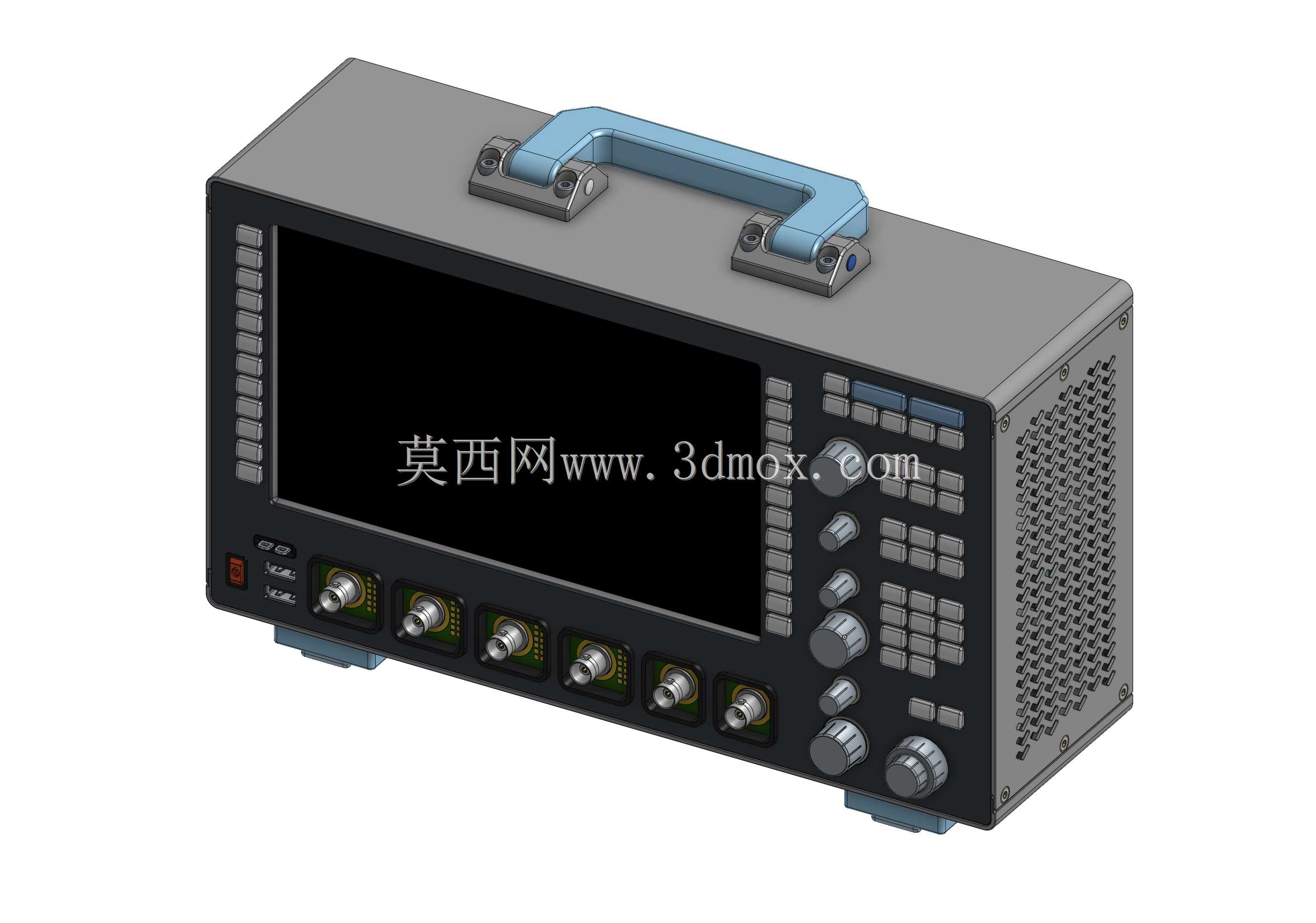

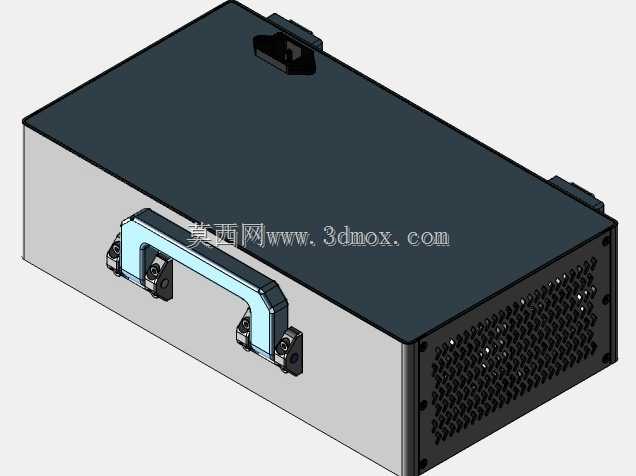

　　在电子制造产线调试、实验室电路验证、外场车载信号排查这类需要移动作业的测试场景里，台式示波器受限于固定安装位置很难适配灵活的测试需求，这款便携型多通道测试设备的结构设计，正是围绕移动测试的实际痛点展开。整机采用一体化压铸铝主体框架，顶部设置可折叠式提手，提手与机身通过带阻尼的旋转轴座连接，非使用状态下提手可完全贴合机身上表面，不会额外占用堆叠收纳空间，携带时提手的握持弧度贴合手掌受力曲线，长时间拎持也不会产生明显硌手感，机身底部设置四个带缓冲胶垫的支撑脚，既可以在桌面放置时起到防滑减震作用，也能在多台设备堆叠时避免外壳漆面刮擦。前面板布局遵循测试操作的人机工程逻辑，左侧大尺寸显示区域占据面板近六成面积，

　　屏幕周边设置多组快捷功能按键与状态指示灯，按键采用长行程硅胶材质，戴薄型防静电手套操作时也能获得清晰的触感反馈，不会出现误触问题；屏幕下方横向排布八路BNC信号输入接口，每个接口旁都对应设置通道状态标识与量程调节旋钮，旋钮采用滚花纹理设计，旋转阻尼分段清晰，调节量程时可以通过手感快速判断档位切换位置，不需要频繁低头确认刻度。机身右侧设置整面冲压成型的通风散热孔，孔阵采用交错排布形式，在保证结构强度的前提下最大化通风面积，内部发热元件的热量可以通过自然对流快速排出，长时间连续采集信号时也不会出现外壳局部过热的问题，散热孔内侧加装防尘尼龙网，能够阻挡车间环境里的浮尘、金属碎屑进入机身内部，避免电路短路风险。

　　接口区域的结构设计充分考虑现场测试的线缆拉扯问题，每个BNC接口的安装座都直接固定在内部金属加强筋上，而非直接锁附在塑料面板上，即使测试线缆被意外拉扯，接口受力也会直接传导到主体框架，不会出现面板开裂、接口松脱的故障。前面板的电源开关、触发按键都设置在靠近操作位的右下角区域，操作人员单手握持探头时，用同一只手的拇指就可以完成开机、触发等常用操作，不需要双手配合调整设备状态。机身的外形尺寸控制在可以放入常规工具背包的范围内，安装边界预留了外接模块的扩展空间，后续如果需要加装信号发生模块、无线传输模块，不需要重新开模更换主体外壳，只需要替换后侧的扩展盖板即可完成功能升级。内部结构采用分层式布局，电源板、信号采集板、

　　主控显示板分别固定在不同的安装支架上，各板卡之间通过板对板连接器连接，省去了大量内部飞线，既可以减少信号传输过程中的干扰，也能在设备出现故障时快速拆解更换对应板卡，降低现场维护的时间成本。外壳的接缝处都设置了导电泡棉衬垫，既可以填补装配间隙提升外观整体性，也能起到电磁屏蔽作用，避免外部复杂电磁环境对微弱信号采集的干扰，在强电磁辐射的工业现场也能保证测试数据的准确性。提手的转轴座内置定位卡珠，提手拉起至垂直位置时会自动卡紧，此时可以将设备悬挂在支架上进行悬空测试，适配机柜内部、设备夹层这类没有平整放置面的测试场景。底部的支撑脚高度经过精确计算，放置在桌面时机身与台面之间留有10mm的通风间隙，配合侧面的散热孔形成完整的空气对流通道，即使在35摄氏度的车间环境下连续八小时运行，内部核心元件的温度也能控制在额定工作范围内。前面板的按键标识采用激光镭雕工艺，长期使用摩擦也不会出现标识脱落模糊的问题，适合在高频次使用的工业测试场景下长期服役。
