多色异形块组合式益智拼图结构设计

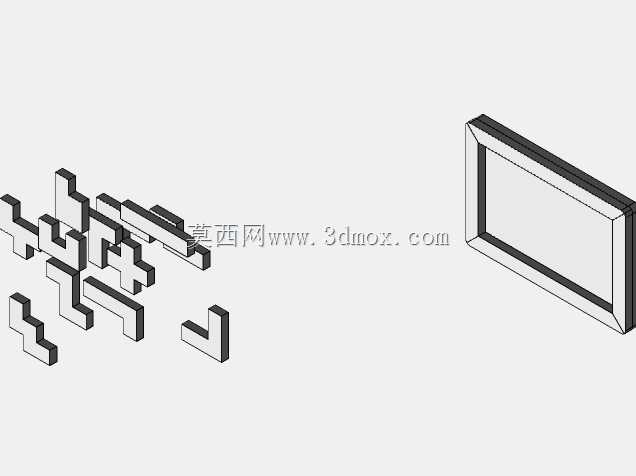

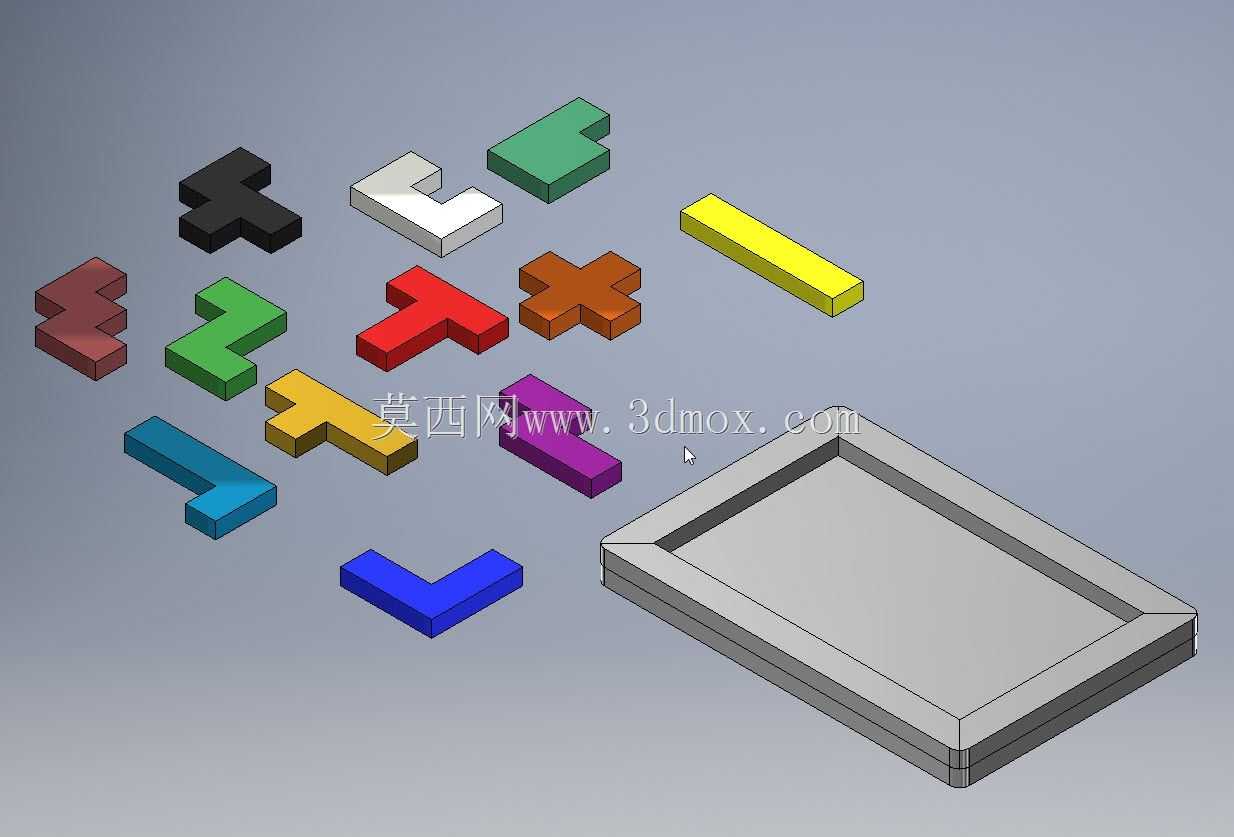

　　这套拼图结构的设计初衷，是为金属、木质实体拼图的加工制作提供可直接参照的结构基准，整套结构包含12块形态各异的拼块与一个带围边的矩形承载托盘，所有拼块的厚度保持统一，与托盘围边的内槽深度完全匹配，拼合完成后所有拼块的上表面与托盘围边顶面齐平，无凸起或凹陷，既保证拼合后的整体平整度，也能避免拼块在托盘内出现上下窜动的情况。

　　从实际应用场景来看，该结构可直接用于金属板材激光切割、实木铣削加工的量产拼图产品开发，也可作为益智玩具结构设计的参考原型，适配桌面益智游玩、青少年空间逻辑训练、文创周边产品开发等多个场景。不同于常规平面拼图的凹凸卡扣结构，这套拼块全部采用侧边轮廓限位的拼接方式，每一块拼块的侧边轮廓都经过反复校核，相邻拼块的接触面完全贴合，不存在过盈或间隙过大的问题，拼合过程中依靠轮廓的互补关系实现定位，不需要额外的卡扣或粘接结构，拆分和拼装都十分顺畅。

　　设计过程中首先确定了托盘的内边界尺寸，以托盘内矩形区域的总面积为基准，拆分出12块不同形态的拼块，包含十字形、L形、T形、Z形、长条形等多种经典拼图块形态，每一块拼块的轮廓转角都做了统一的圆角处理，圆角半径根据拼块的整体尺寸匹配，既避免尖锐边角带来的使用安全隐患，也能在加工时减少刀具的应力集中，延长切割刀具的使用寿命。拼块的厚度方向没有做额外的异形结构，全部为等厚的实体块，这种设计对于金属加工来说，可以直接采用板材一次切割成型，不需要二次铣削或多工序拼接，大幅降低加工成本；对于木质加工来说，也可以采用整板铣切或者多层板胶合后切割的工艺，加工门槛低，量产一致性好。

　　托盘的结构采用带台阶围边的设计，围边的内侧台阶高度与拼块厚度一致，拼块放入后不会滑出托盘，围边的外侧做了微小的倒角处理，避免边缘过于锋利，托盘底部为整面平板结构，保证放置在桌面时的稳定性，不会因为受力不均出现翘曲。所有拼块的轮廓在设计时都经过了拼合顺序的逻辑验证，不存在无法拼入或者拼合后出现空隙的情况，每一块拼块都有唯一的正确拼合位置，拼装过程需要通过空间想象和轮廓匹配来完成，能够有效锻炼使用者的空间几何思维能力。

　　从安装边界来看，整套结构拼合完成后的整体外轮廓为规则矩形，占用的桌面空间小，不需要额外的安装固定结构，直接放置在平整平面上即可使用。拼块之间的配合间隙控制在0.1mm以内，对于金属材质来说，这个间隙既能保证拼装时的顺畅度，也不会出现拼块松动晃荡的情况；对于木质材质来说，可以根据木材的湿胀干缩特性，将间隙适当放大0.05-0.1mm，避免温湿度变化导致拼块膨胀无法卡入托盘。每一块拼块的形态都具备唯一性，没有重复的轮廓，避免拼装过程中出现混淆，同时不同拼块的形态差异足够明显，能够让使用者在拼装过程中快速通过轮廓特征筛选适配的拼块，降低不必要的试错成本。

　　在结构强度方面，所有拼块的最小连接处宽度都大于拼块厚度的1.2倍，无论是采用金属还是木质材料加工，都不会出现连接处易断裂的问题，能够满足反复拼装拆分的使用需求。托盘的围边厚度经过校核，在日常拿取移动过程中不会出现围边变形的情况，能够长期保持内槽的尺寸精度，保证拼块始终能够顺畅放入。整套结构没有多余的装饰性结构，全部为功能性的几何形态，加工过程中不需要复杂的工装夹具，常规的二维切割设备即可完成所有零件的加工，后续只需要做简单的去毛刺、表面打磨或者上色处理即可成为成品，生产流程短，工艺适配性强。
