嵌套式万向旋转掷骰机构结构设计

　　这款嵌套式万向旋转掷骰机构，核心应用场景覆盖桌面趣味互动装置、创意机械展示摆件、科普教具演示单元多个领域，日常放置于桌面时，既可以作为休闲娱乐的随机点数生成工具，也能作为机械结构展示件，直观呈现多自由度嵌套旋转的运动逻辑，在青少年机械科普场景中，还能用来讲解空间旋转副、嵌套传动的基础原理，降低抽象机械概念的理解门槛。从实际用途来看，该机构摒弃了传统骰子手动抛掷的随机动作逻辑，通过多层嵌套的旋转框架结构，实现骰子在封闭框架内的多自由度翻转，每次触发后框架带动内部骰子完成无规则空间转动，最终静置后骰子朝上的面即为随机结果，相比普通抛掷方式，能有效避免骰子滚落、抛掷力度不均导致的结果偏差，同时全封闭的嵌套结构也能避免骰子丢失，

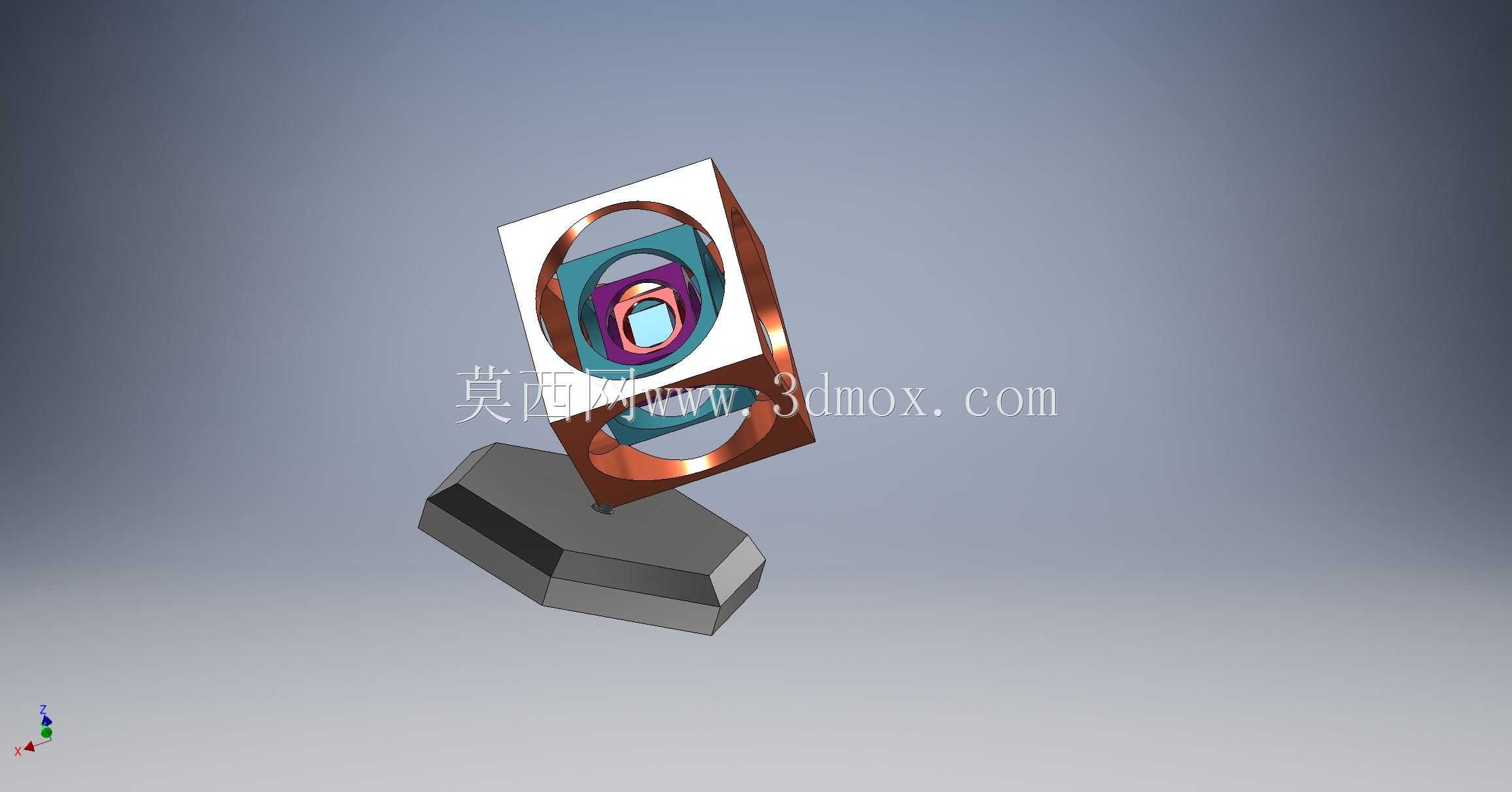

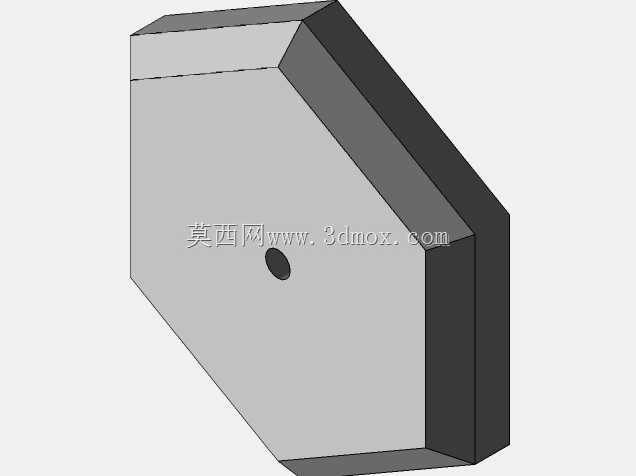

　　适配桌面长期摆放使用。功能特性层面，该机构采用三层嵌套环式旋转结构，最外层框架与底部多边形基座通过竖直方向旋转副连接，可实现360度水平周向转动；中间层嵌套环与外层框架通过水平径向的旋转轴连接，可实现绕水平轴的前后翻转；最内层的骰子安装座与中间层环通过垂直于中间层转轴的另一组水平轴连接，可实现左右方向的翻转，三组旋转副的轴线在空间中两两垂直，共同构成完整的三自由度万向旋转体系，确保内部骰子能够实现全空间角度的无规则翻转。基座采用多边形切角设计，底部接触面做了加宽处理，整体重心落在基座支撑面的几何中心范围内，即使在旋转过程中产生动态偏载，机构也不会出现倾覆问题，基座与外层框架的连接轴处设置了阻尼结构，转动时带有均匀的阻尼感，

　　既不会因为阻尼过小导致转动过快停止突兀，也不会因为阻尼过大导致转动行程不足，影响随机翻转的效果。设计思路上，整个机构遵循嵌套同轴、运动无干涉的核心原则，每一层嵌套环的内部净空尺寸都比内层运动部件的最大外轮廓尺寸预留了足够的运动间隙，相邻层的转轴采用同轴度定位设计，转轴与安装孔之间采用小间隙配合，既保证转动顺畅，又不会出现径向窜动导致的层间摩擦；每层旋转副的限位结构做了隐藏式设计，没有外露的凸起卡扣，保证整体外观的简洁流畅，骰子安装座的内部型腔尺寸与标准六面骰子的外轮廓匹配，型腔内壁做了微倒角处理，方便骰子取放，同时型腔深度刚好覆盖骰子的大部分高度，翻转过程中骰子不会从安装座中脱出。外形尺寸与安装边界方面，

　　整个机构的基座最大外接轮廓控制在手掌可握持的尺寸范围内，底部支撑面的多边形边长统一，放置时不需要额外的固定结构，直接摆放在平整桌面即可使用；最外层框架的最大旋转半径小于基座支撑面的外接圆半径，旋转过程中外层框架的边缘不会超出基座的支撑范围，不会与桌面放置的其他小物件产生干涉；各层嵌套环的壁厚做了均匀化处理，在保证结构强度的前提下尽可能降低旋转部分的重量，减小转轴处的载荷，提升转动的顺滑度，同时也让整体机构的重量控制在合理区间，方便挪动位置。从结构细节来看，所有转轴的端部都做了隐藏处理，没有突出框架外表面的轴端结构，外层框架的边角做了圆弧过渡，避免日常使用时的尖锐边角磕碰，各层嵌套环的表面采用统一的金属质感处理，与基座的深色哑光质感形成视觉区分，既突出了嵌套结构的层次感，也让整体外观更具机械质感。在实际使用过程中，只需要轻轻拨动最外层框架，就能带动内部两层嵌套环和骰子产生联动的无规则转动，随着各层旋转副的阻尼消耗动能，机构会逐步减速直至完全静止，此时骰子朝上的面即为最终的随机结果，整个转动过程流畅无卡顿，没有层间摩擦产生的异响，转动行程足够长，能保证每次转动的结果具备足够的随机性。
