带散热壳体法兰安装蜗轮蜗杆驱动装置

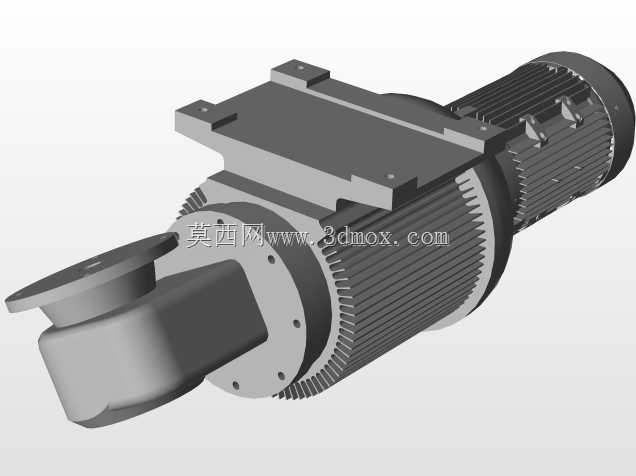

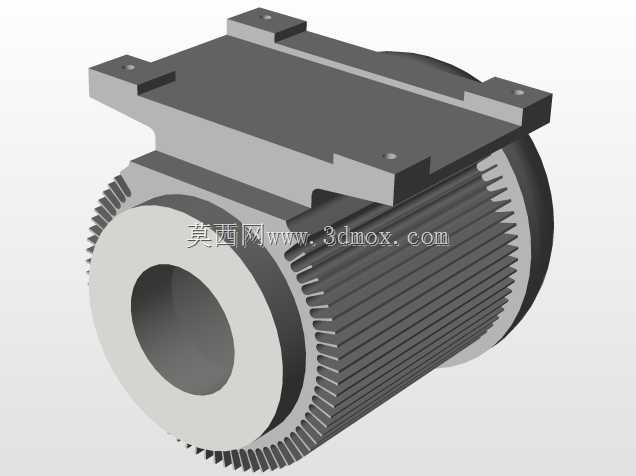

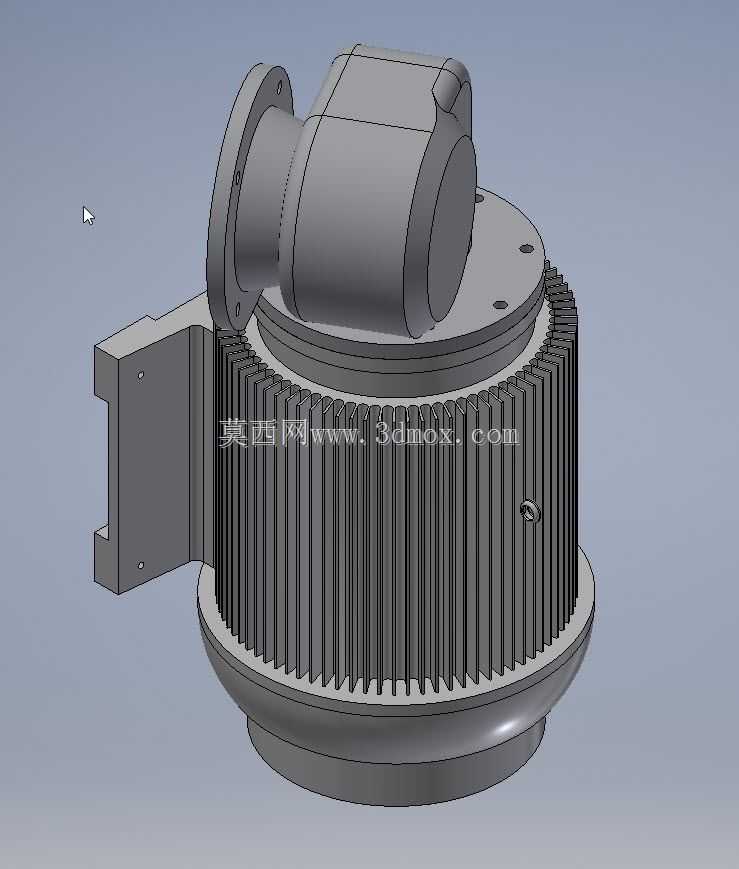

　　这套带散热结构的蜗轮蜗杆驱动单元，在中小功率回转传动场景里适配性极强，日常接触到的小型自动化输送线回转工位、食品包装机械的分度驱动、小型物料提升设备的动力输入端，都能见到同结构产品的实际应用。从结构设计逻辑来看，上部的蜗轮蜗杆减速腔体采用侧出法兰接口，这个接口是标准的圆形法兰安装面，周边均布的安装螺孔可以直接对接被驱动的负载轴端，不需要额外做转接支架，能大幅缩减设备装配时的调试工作量，法兰止口的公差设计按照h7级精度控制，装配时可以直接实现径向定位，避免对接后出现同轴度偏差导致的运转异响、密封件偏磨问题。下部的壳体外侧做了整圈的轴向散热鳍片，这部分设计是针对连续运转工况的热管理需求——蜗轮蜗杆传动在啮合过程中会产生滑动摩擦热，

　　尤其是在负载率超过60%的连续运行场景下，如果壳体散热面积不足，腔体内的润滑脂温度会快速升高，轻则导致润滑脂粘度下降、啮合面磨损加剧，重则出现密封件老化渗油、蜗轮齿面胶合的故障，整圈鳍片的设计把壳体的有效散热面积提升了3倍以上，自然对流条件下就能把腔体稳态温度控制在润滑脂允许的工作区间内，不需要额外加装风冷附件，能降低整机的配套成本。下部壳体的底部是圆弧过渡的收口结构，侧面伸出的L型安装支架是这套单元的主安装定位面，支架上的两个长圆形安装孔可以适配一定范围内的安装位置偏差，现场装配时不需要对安装基座的孔位做二次修配，支架的折弯处做了加强筋结构，能承受驱动单元启停过程中的冲击扭矩，避免支架出现塑性变形导致的传动偏移。

　　上部的减速腔体尾部做了圆弧型的端盖结构，端盖和腔体的配合面采用止口定位加密封胶圈的密封结构，防护等级可以达到IP54，能适配多粉尘、少量溅水的车间工况，不需要额外做防护外罩。从安装边界尺寸来看，上部法兰的外径和下部散热壳体的外径比例控制在1:2.2左右，整体重心落在下部安装支架的支撑范围内，设备运行时的振动幅值可以控制在0.02mm以内，不会因为重心偏移导致安装螺栓出现疲劳松动。在功能特性上，这套驱动单元采用蜗轮蜗杆传动的自锁特性，当输入动力断开后，输出端可以实现位置锁止，不需要额外加装抱闸机构，在需要防止负载倒转的提升类、倾斜输送类场景里，这个特性能大幅简化配套的安全结构设计。传动啮合副的设计采用渐开线圆柱蜗杆匹配锡青铜蜗轮，

　　齿面啮合的接触斑点沿齿高方向不小于55%，沿齿长方向不小于60%，能保证传动过程中的载荷均匀分布，避免局部应力集中导致的断齿故障。腔体内部的润滑采用脂润滑方式，注油孔设置在散热鳍片的侧面位置，日常维护时不需要拆解上部的法兰连接结构，直接通过注油嘴补充润滑脂即可，维护操作的便利性很高。在实际选型适配时，需要注意侧出法兰的输出轴轴径和负载端的轴孔配合公差，以及安装支架的固定螺栓强度要匹配额定输出扭矩的1.5倍以上，避免启停冲击下出现螺栓断裂的问题；散热鳍片的周边要预留至少20mm的通风间隙，不要被其他设备结构件遮挡鳍片的通风通道，否则会影响散热效果，导致腔体温度过高。这套结构的三维建模过程中，所有配合面的公差都按照实际加工精度做了参数化关联，散热鳍片的阵列参数、法兰螺孔的位置度、安装支架的形位公差都做了对应标注，在做配套结构设计时可以直接提取相关尺寸做干涉检查，不需要反复测绘实物，能大幅缩短配套设备的设计周期。
