微调式精密镗削加工头结构设计

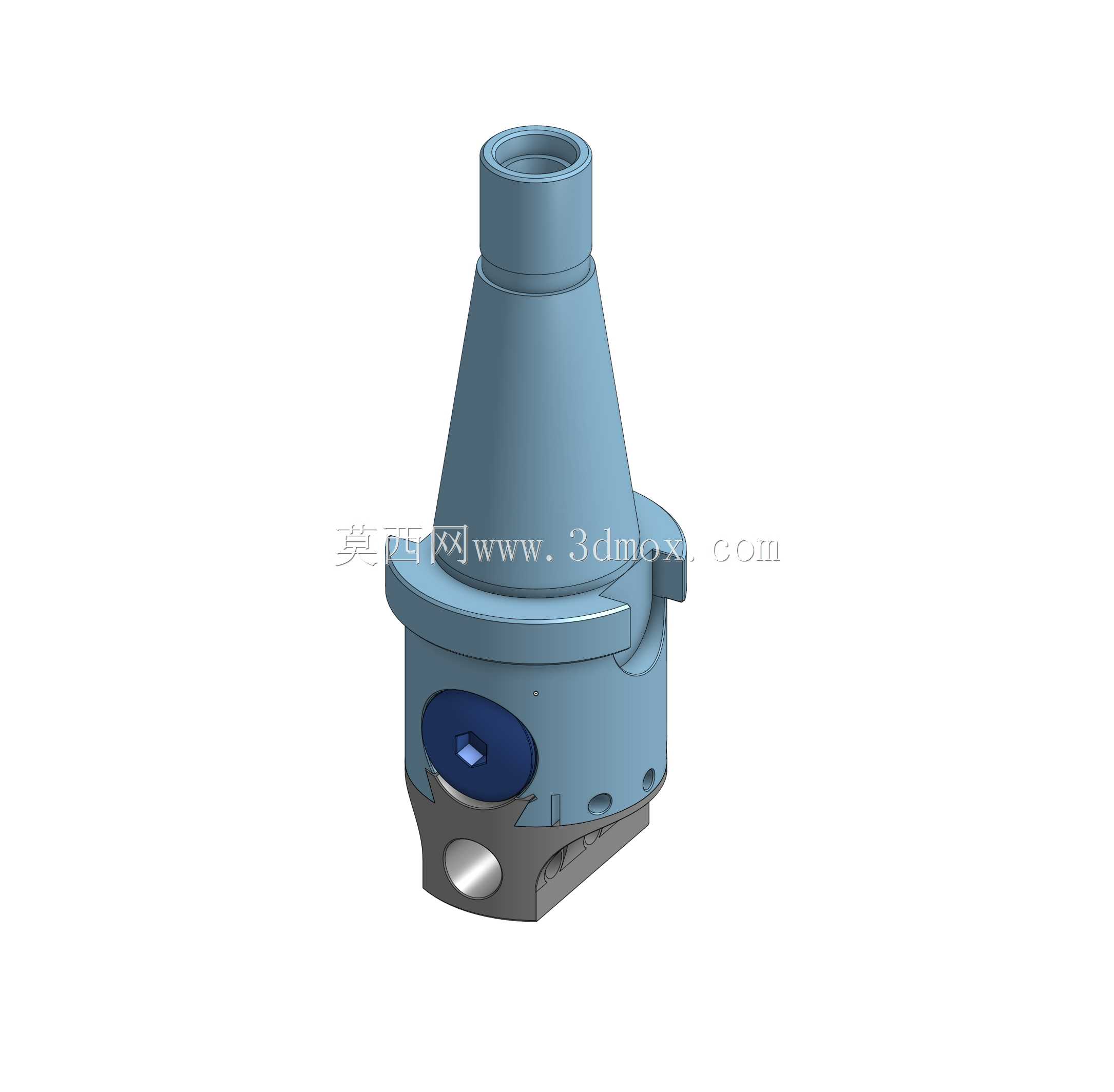

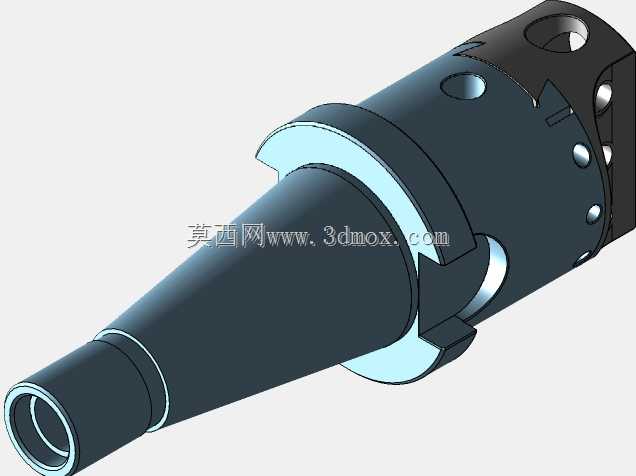

　　在金属切削加工领域，孔系的精密加工一直是箱体类、壳体类零件生产中的核心工序，尤其是IT7级及以上精度、表面粗糙度要求严苛的同轴孔、阶梯孔加工，普通钻头或扩孔钻很难稳定达到工艺要求，这时候镗削头就成为机床加工单元里不可或缺的功能部件。这次呈现的镗削头结构，是面向中小孔径精镗工序设计的模块化切削单元，适配常规铣床、镗床以及加工中心的主轴连接接口，能完成盲孔、通孔、阶梯孔甚至端面止口的精密镗削作业。从结构布局来看，这个镗削头采用锥柄作为主轴连接端，锥面的自锁特性可以保证切削过程中连接刚性，避免高速回转时出现连接松动，锥柄的尺寸规格匹配常用的机床主轴锥孔，安装时不需要额外制作过渡连接套，能直接装夹拉紧，减少安装环节的同轴度累积误差。主体部分采用阶梯式锥形壳体设计，这种结构不是单纯为了外形流畅，而是从力学角度出发，越靠近连接端的位置直径越大，能提升整体的抗弯截面模量，在切削抗力作用下减少悬臂端的挠度变形，毕竟镗削属于单刃切削，径向切削力会直接作用在刀头悬臂上，壳体刚性不足很容易让孔出现锥度、椭圆度超差的问题。刀头调整部分采用了偏心微调结构，前端的蓝色调整旋钮对应内部的精密螺纹副，转动旋钮时可以带动刀杆沿径向做微米级的位移，每一格的调整量对应固定的径向进给量，操作人员不需要更换刀头，只需要转动调整盘就能完成孔径尺寸的微调，对刀过程中可以配合百分表打表确认刀头伸出量，能把孔径尺寸公差控制在0.01mm级别，完全满足精镗工序的精度要求。

　　刀头的装夹位置设计了紧定螺钉结构，调整到目标尺寸后可以锁紧刀杆，避免切削过程中因为振动导致刀头移位，下方的银色限位块是行程限位结构，在镗削盲孔或者阶梯孔时，可以配合机床的行程定位，控制镗削的深度尺寸，防止进刀过深撞坏工件或者刀具。从安装边界来看，这个镗削头的整体轴向长度控制在常规镗刀的长度范围内，不会因为加装调整结构导致悬臂过长，最大回转直径也适配中小型加工中心的刀库换刀空间，不需要调整刀库的换刀行程就能实现自动换刀，适合批量生产线上的自动化加工场景。实际应用中，这类镗削头常用来加工发动机缸体的曲轴孔、连杆孔，液压阀块的精密油孔，还有减速机箱体的轴承安装孔，这些零件的孔位不仅有尺寸精度要求，还有很高的形位公差要求，比如孔的圆柱度、

　　不同孔之间的同轴度、孔与端面的垂直度，这就要求镗削头本身的回转精度足够高，内部的轴承配合间隙控制在合理范围，回转时的径向跳动不超过0.005mm，才能保证加工出来的孔符合图纸要求。设计过程中，壳体部分的材料选用合金结构钢，经过调质处理后整体硬度达到HB220-250，既有足够的韧性抵抗切削冲击，又有不错的耐磨性，内部安装调整螺纹副的位置做了局部淬火处理，避免多次调整后螺纹磨损导致间隙过大，影响微调精度。切削刀头采用可更换式设计，磨损后只需要更换硬质合金刀片，不需要整体报废镗头，能降低长期使用的刀具成本。排屑方面，刀头附近的壳体上预留了切削液通道，加工时高压切削液可以直接喷射到切削区域，既能带走切削产生的热量，减少刀具热变形，

　　又能及时把铁屑从孔内冲出来，避免铁屑刮伤已经加工好的孔壁。很多现场操作人员在使用这类镗头的时候容易忽略锁紧环节，调整完尺寸后如果没有把锁紧螺钉完全拧紧，切削时的振动会让刀头慢慢退刀，加工出来的孔径会偏小，甚至出现锥度，所以结构设计里特意把锁紧螺钉的位置放在便于操作的侧面，不用把镗头从主轴上拆下来就能完成锁紧操作。另外，锥柄部分的清洁也很重要，安装前要把锥柄和主轴锥孔擦拭干净，不能残留铁屑或者油污，否则会导致连接倾斜，加工出来的孔出现圆度超差的问题。从建模的角度来说，这个结构的建模难点在于微调机构的螺纹配合、锥面的同轴度约束，还有各个运动部件的干涉检查，要保证调整旋钮转动时，刀杆能顺畅沿径向移动，不会出现卡滞，同时全行程范围内刀头的回转中心和主轴中心的平行度要控制在允许范围内，不然调整尺寸时会出现刀头偏斜，影响实际切削的孔径精度。整体结构没有多余的复杂零件，拆解后主要是连接锥柄、壳体、调整螺杆、刀杆、锁紧螺钉、限位块几个部分，维护保养也很方便，定期拆开清理内部的切屑和油污，在螺纹副位置涂抹少量润滑脂，就能保证微调机构长期保持顺畅的调整手感，不会因为进了切屑出现调整卡顿的问题。
