气缸驱动直线滑动式工装夹具结构

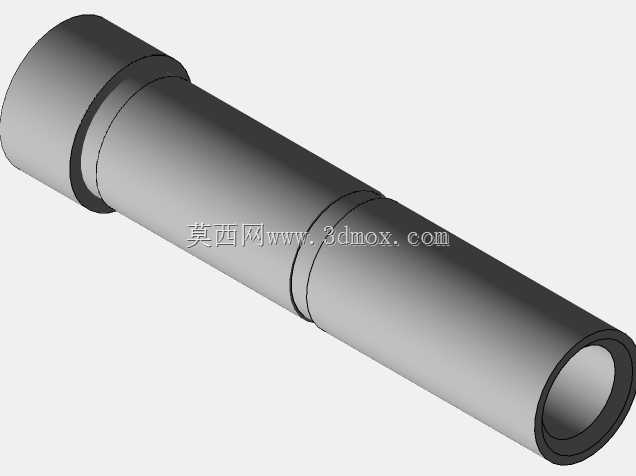

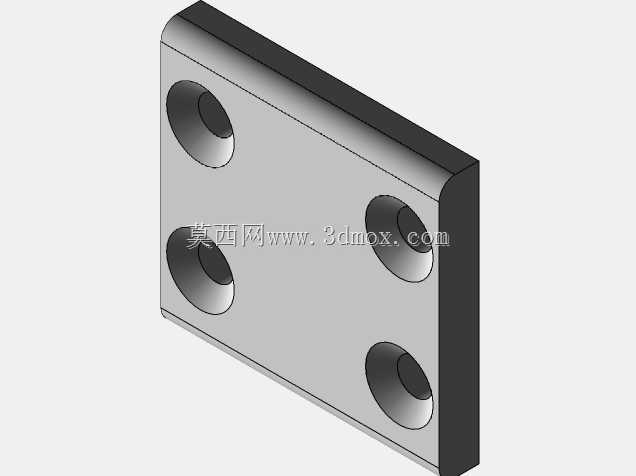

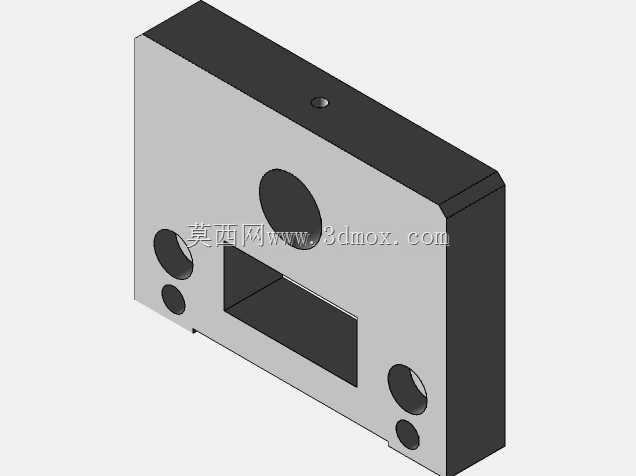

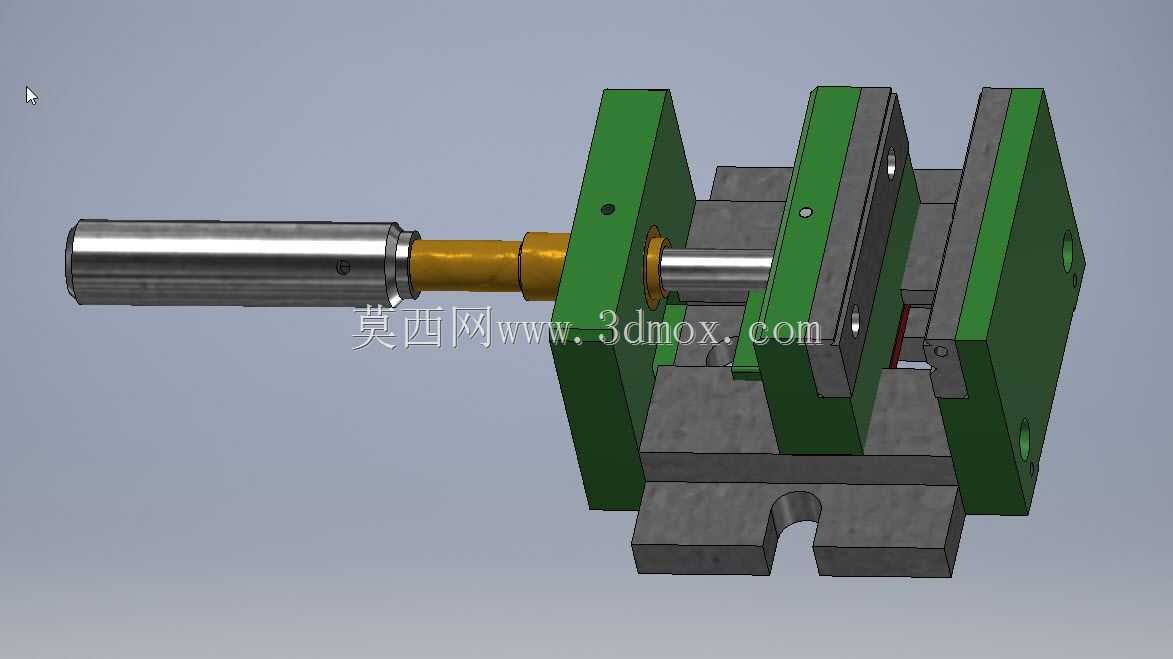

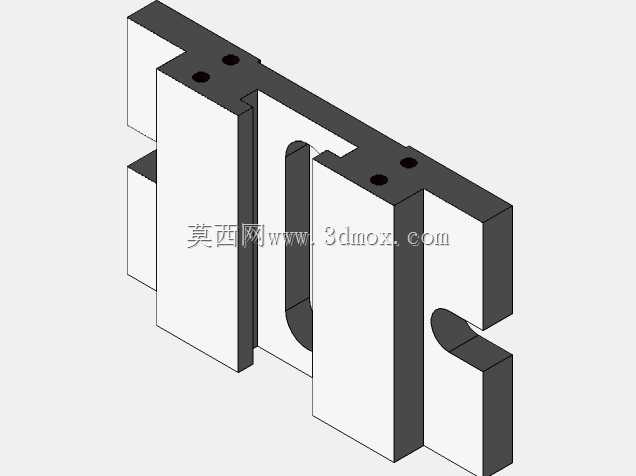

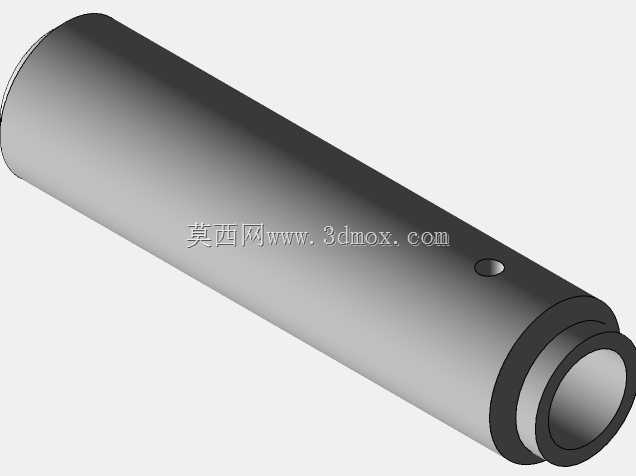

这套工装结构主要面向中小尺寸金属零件的机加工序间装夹、装配工位工件定位场景，在小型五金件铣削定位、电子结构件压装对位、小部件铆接固定等工位都能适配，可直接集成到专机工位或者流水线旁的手工辅助工位上，替代传统的手动螺旋压紧结构，降低操作人员的装夹劳动强度，同时提升重复装夹的定位一致性。从结构设计逻辑来看，整套机构采用侧置气缸作为动力输出端，气缸活塞杆通过连接轴与滑动推板相连，推板两侧依托对称布置的导向立柱实现直线往复运动，避免推板在压紧过程中出现偏摆、卡滞的问题；固定端的基准座设置在导向立柱的末端，与滑动推板形成对向的装夹空间，底座部分开设了通槽型的安装位，可根据待装夹工件的尺寸范围调整整套夹具在设备台面上的固定位置，适配不同工位的安装孔位布局。在功能特性上，这套结构的压紧行程可通过调整气缸的伸出限位来适配不同厚度的工件，导向立柱与推板之间采用滑动配合，配合间隙控制在合理范围内，既保证运动顺畅无卡滞，又能控制推板的端面跳动量，保证装夹后工件的基准面与加工方向的垂直度要求；底座采用分体式的块装结构，所有结构件都采用常见的板材、棒材加工而成，没有特殊的异形定制零件，加工难度低，后期维护更换易损件的成本也相对可控。从安装边界来看，整套结构的横向总长度适配气缸完全缩回时的尺寸，不会占用过多的工位台面空间，竖向高度控制在低位，不会干涉上方加工头或者压装执行件的运动路径，两侧的导向立柱突出底座的高度刚好覆盖推板的全行程运动范围，不会出现推板脱出导向的风险；气缸的进气接口设置在缸体尾端，可直接连接车间常规的压缩空气管路，不需要额外配置特殊的气动辅助元件就能实现基础的压紧、松开动作，针对有保压要求的工位，也可以在气路中追加单向阀实现断气保压，避免工件松脱出现安全隐患。实际应用中，这套结构可以根据待装夹工件的外形，在推板和基准座的贴合面上更换不同的仿形压头，不需要改动主体的导向和动力结构就能快速切换适配不同的工件型号，柔性适配能力较强，非常适合多品种小批量的生产场景使用，相比专用的定制夹具，改造成本和周期都能得到有效控制。
