方形轴流风机防护格栅带安装搁架结构

　　在机柜散热、工业设备通风、电子机箱温控这类场景里，轴流风机的前端防护与安装固定一直是结构设计里容易被忽略但直接影响运维安全与装配效率的环节，这款带搁架支架的风扇通风格栅，正是针对常规风机安装时防护网与固定支架分体装配、对位麻烦、长期运行易松动的痛点做的一体化结构设计。从实际使用场景来看，这类格栅主要适配常规尺寸的方形轴流风机，常见于工控机柜、充电桩柜体、小型设备散热风道、服务器机箱侧部的通风口位置，一方面要阻挡异物进入风机扇叶区域，避免线缆、碎屑触碰高速运转的扇叶引发设备故障或安全隐患，另一方面集成的搁架支架可以直接承托风机本体，减少额外安装固定件的使用，压缩装配工序的耗时。

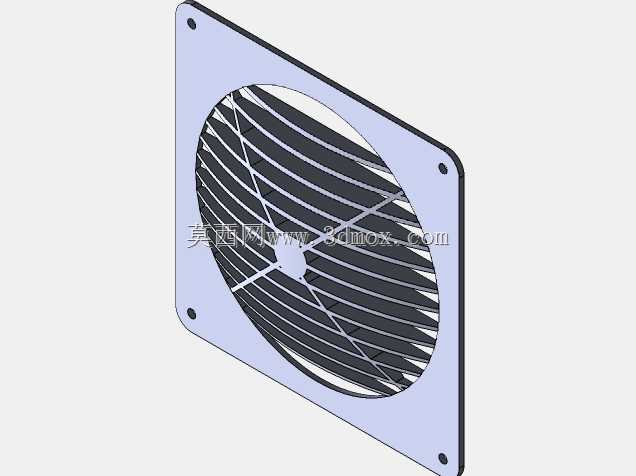

　　从结构设计思路上看，这款格栅采用方形外框的整体式布局，四个角位预留了沉头安装孔，安装时可以直接通过螺丝将格栅与柜体壁面、风机安装位锁紧，不需要额外加装压片或者转接件。格栅的通风格栅条采用径向放射加周向加强筋的布局，区别于普通直条格栅的结构，放射状的栅条顺着风机出风的气流方向排布，能最大程度降低格栅对气流的阻挡，减少风阻带来的风量损耗，同时周向的环形加强筋把径向栅条连接成整体，提升整个格栅的结构强度，即使受到一定的外力挤压，也不会出现栅条变形触碰扇叶的问题。中心位置的圆形固定座是整个栅条的受力汇聚点，所有径向栅条都与中心座连接，避免栅条末端悬空受振断裂，同时中心座的平面也可以在安装时对准风机的轴心位置，方便装配时快速对位，减少反复调整的时间。

　　集成的搁架支架与格栅外框为一体化结构，折边的高度刚好匹配常规轴流风机的壳体厚度，安装时风机可以直接搁在支架的折边上，不需要额外托举对位，拧螺丝的时候风机不会从安装位滑落，对于批量装配的生产线来说，这个小结构能明显降低装配的操作难度。从安装边界来看，方形外框的边长尺寸适配主流的同规格方形风机，外框的厚度控制在较薄的区间，不会额外占用柜体内部的纵深空间，对于内部空间紧凑的小型机柜来说，不会出现格栅与内部元器件干涉的问题。四个安装孔的孔位间距严格匹配对应风机的标准安装孔距，不需要现场重新打孔，替换原有老旧格栅或者新设备装配都能直接适配。

　　从实际使用的可靠性角度考虑，这种一体化的结构比分体式的防护网加支架少了多个连接点位，长期受风机运行振动的影响，不会出现连接螺丝松动、防护网移位的问题。栅条之间的间隙经过合理设计，既保证了足够的通风面积，又能防止直径较大的异物进入，同时栅条的边缘做了圆角处理，装配和后期维护清理的时候不会划伤操作人员的手部。在风道设计的适配性上，格栅的平面度控制较好，安装后与柜体壁面贴合紧密，不会出现漏风的问题，能保证风机的散热风压达到设计要求，避免因为漏风导致散热效率下降，造成柜内元器件温度过高的问题。另外，搁架的折边做了加强压筋，承托风机的时候不会因为风机的重量出现弯折变形，即使是重量稍大的金属外壳风机，也能稳定承托，不需要额外增加支撑结构。
