杜卡迪900SS摩托车斜面拉线导向管

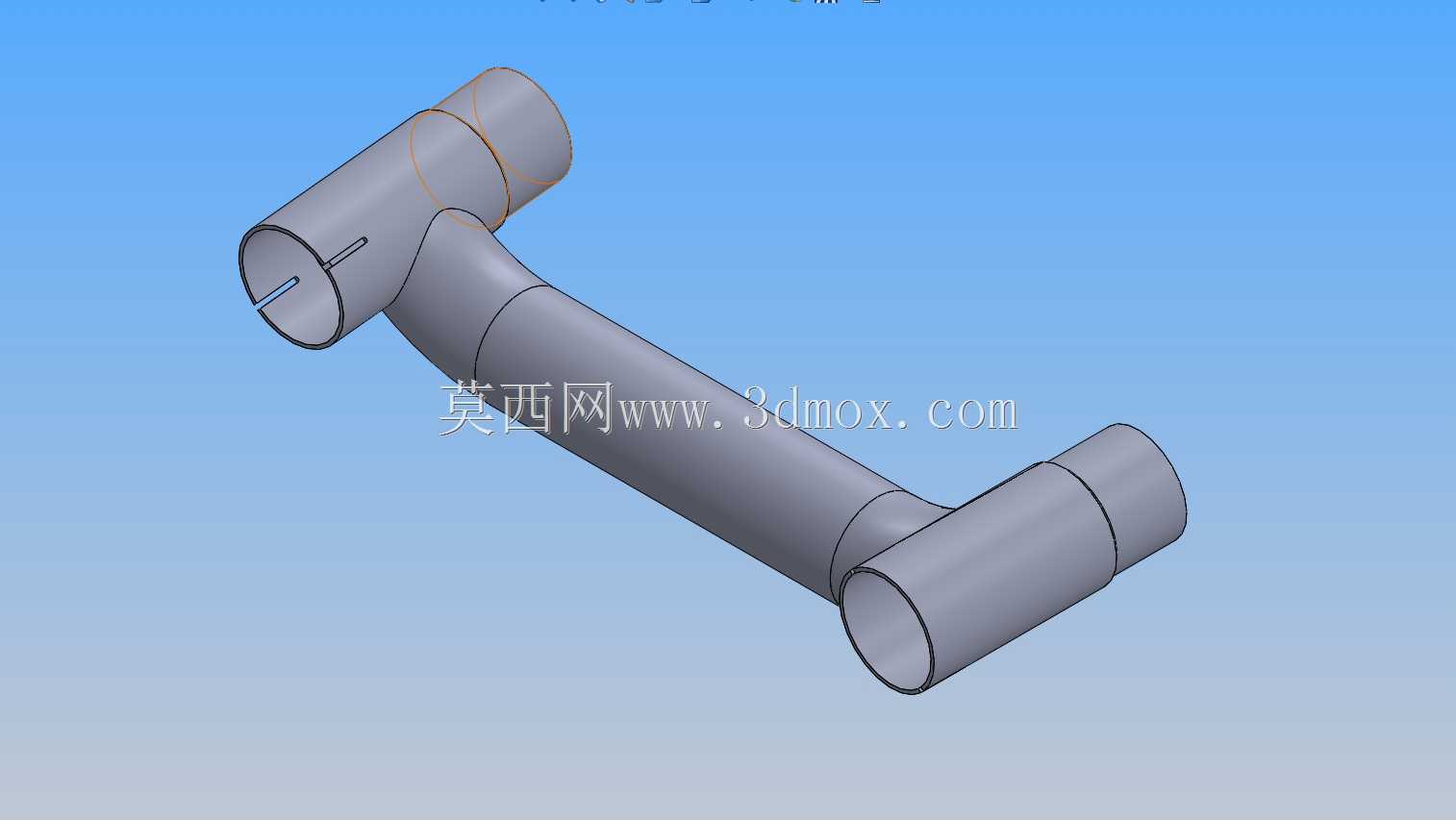

　　这类弯管式拉线导向件，主要应用在大排量复古摩托车的走线布局场景中，核心作用是为离合、油门这类操纵拉线提供平滑的导向支撑，避免拉线在车架弯折区域出现过度折弯、与周边金属部件摩擦干涉的问题，直接关系到操纵拉线的使用寿命和骑行时的操作手感。从结构上看，整个管件采用三段式弯折布局，两端为同轴度经过校准的直段套筒结构，中间段为平滑过渡的弧形弯管，两端套筒的内径尺寸匹配对应规格拉线的外层护套外径，安装时拉线从管腔内部穿过，套筒端口做了圆弧倒边处理，不会在拉线往复运动时割伤护套外层的橡胶或尼龙材质。其中一端的套筒侧壁开有轴向开槽，这个结构是为了适配安装位的卡接固定需求，装配时可以通过开槽的微量形变快速卡入车架上的定位卡柱，

　　不需要额外设计复杂的固定支架，减少整车的零件数量和装配工序。设计过程中首先要匹配整车的走线空间边界，两端直段的长度需要对应车架上两个固定点之间的空间距离，中间弯段的曲率半径经过反复校核，既保证拉线穿过时的弯曲角度在拉线允许的最小弯曲半径以上，避免拉线内部的钢索出现卡滞、回位不畅的问题，又要控制整个管件的外轮廓尺寸，不会和周边的油箱覆盖件、发动机壳体、前叉转向结构发生运动干涉。管件的壁厚选择兼顾了结构强度和轻量化需求，采用薄壁金属管弯折成型的工艺路线，弯折过程中通过芯轴支撑避免管腔出现瘪塌变形，保证整个内孔的通径一致，拉线穿入时不会出现卡阻。实际装车使用时，这类拉线管需要承受车辆行驶过程中带来的持续振动，

　　因此弯折处的应力集中区域做了圆滑过渡处理，不会在长期振动下出现疲劳开裂的问题。两端的直段轴线夹角完全适配车架走线的转向角度，安装后拉线的走向顺滑，操纵时钢索在管内的滑动阻力小，油门、离合的回位力度均匀，不会出现操纵卡滞、力度忽轻忽重的问题。不同于普通的直型拉线护套，这种异形弯管结构专门针对特定车型的车架布局设计，没有通用互换性，建模过程中需要严格对照整车的三维扫描点云数据确定各个段的空间角度、长度参数，尤其是中间弯段的空间扭转角度，一旦角度出现偏差，安装后就会出现拉线别劲、或者与周边部件间隙不足的问题。在确定安装边界时，需要预留足够的装配间隙，考虑管件表面的镀层、喷塑层厚度，避免装配后和周边覆盖件出现硬接触摩擦，

　　同时还要考虑车辆转向达到最大角度时，拉线随车把摆动的位移量，保证整个行程范围内拉线都不会从管端口脱出，也不会和管件端口产生硬摩擦。整个管件的外形没有多余的装饰结构，所有的几何特征都服务于功能需求，开槽的位置、宽度经过计算，既保证卡接时的装配便利性，又不会过多削弱套筒位置的结构强度，避免安装后出现套筒开裂、固定松动的问题。
