井用工具防掉落液压夹持装置

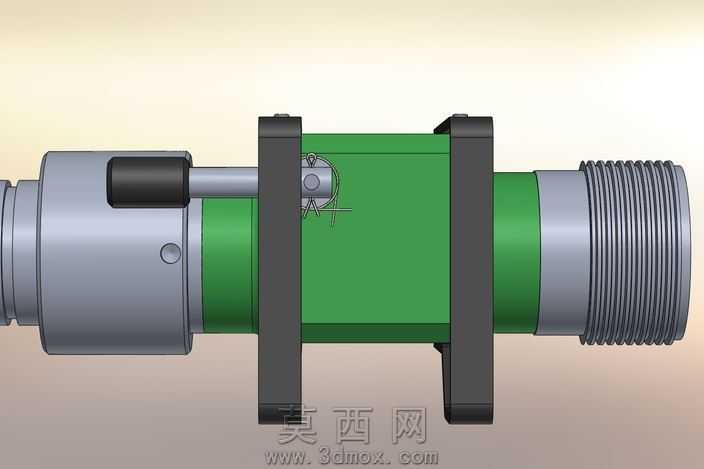

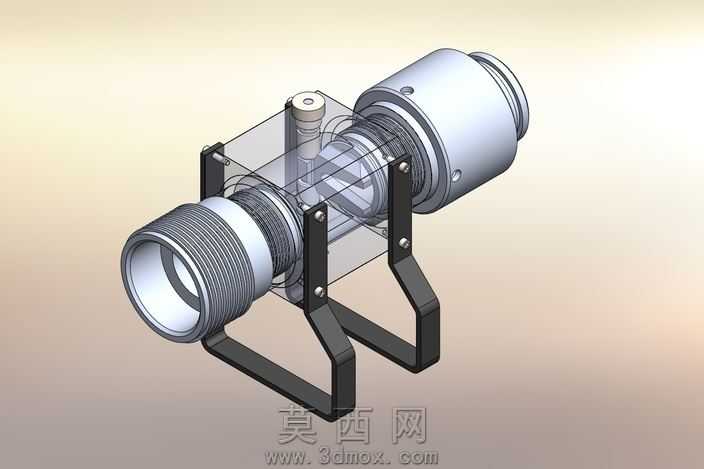

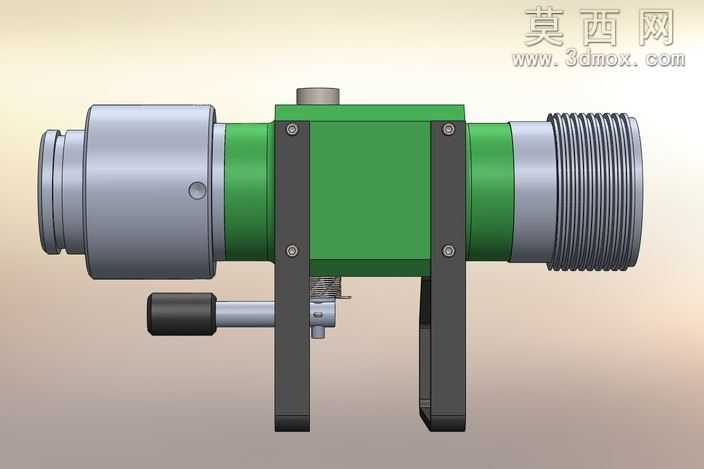

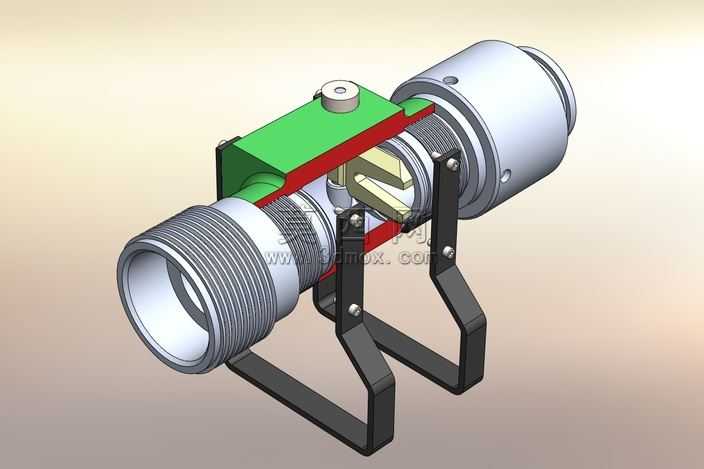

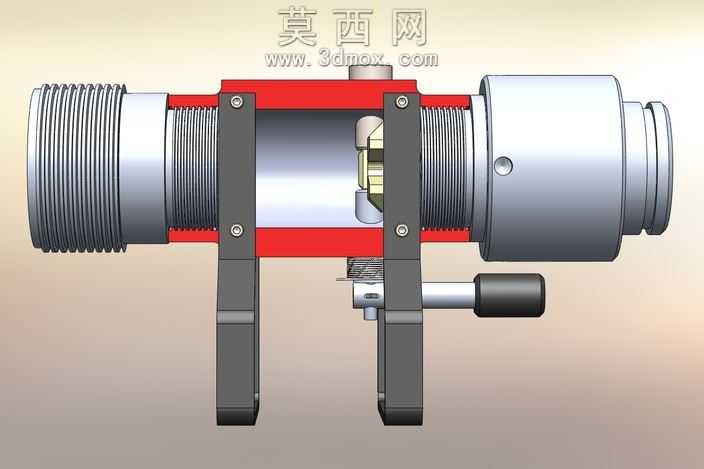

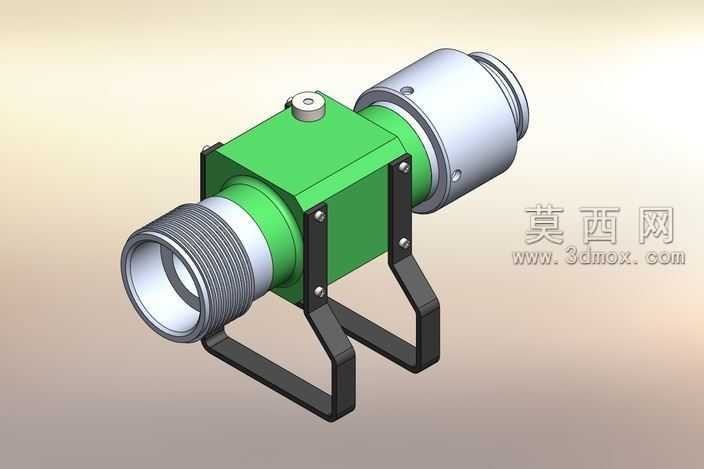

本作品为井用工具防掉落夹持装置的三维建模成果，采用SolidWorks完成全参数化设计，整体结构围绕井口作业的工具防掉落需求展开，建模阶段严格遵循机械设计公差规范，对每一处配合结构都做了干涉检查，确保各活动部件的运动行程符合实际工况要求。渲染阶段采用哑光金属材质模拟主体钢制外壳，绿色工程塑料材质表现顶部盖板，红色半透明材质展示内部流道与夹持腔结构，黑色哑光材质表现底部支撑支架，通过不同材质的色彩区分清晰呈现装置的内外层次，渲染光影采用柔和的侧上方打光，既突出金属部件的质感，也让内部夹持机构的结构细节清晰可见。结构设计上，装置两端设置标准外螺纹接口，可直接对接井口管串，中部设置对称布置的楔形夹持块，夹持块与内部液压推杆联动，当液压系统通入5000psi到15000psi区间的压力油时，推杆推动楔形块向内收拢，可牢牢卡紧穿过装置的工具串外壁，避免工具不慎滑落井内；同时预留手动驱动接口，在液压系统失效时可通过手动操作完成夹持动作，双重驱动设计提升了装置的工况适应性。底部设置U型支撑支架，通过螺栓与主体壳体连接，可将装置稳定固定在井口作业平台上，支架的镂空设计既减轻了整体重量，也预留了足够的操作空间。设计思路上优先考虑作业安全性，所有承压部件的壁厚都经过强度校核，确保在最高工作压力下不会出现变形泄漏，夹持块的齿形接触面做了防滑纹理设计，增大与工具外壁的摩擦力，即使在工具串带一定重量的情况下也能保证夹持可靠性，整体结构紧凑，拆装维护便捷，可适配不同管径的井口作业场景。
