五辐轻量化汽车铝合金轮辋设计

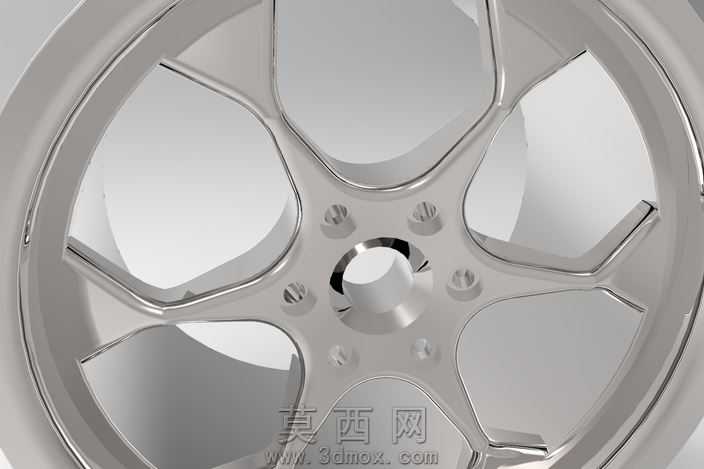

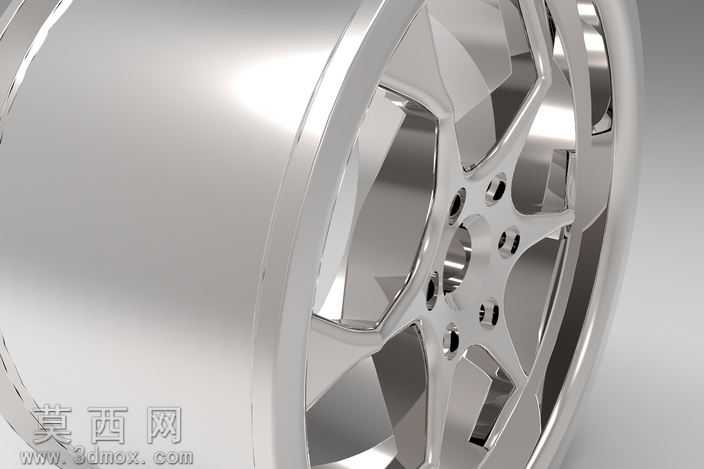

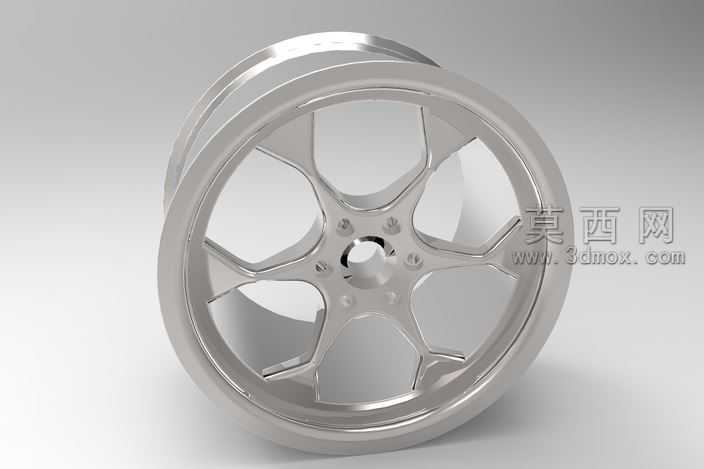

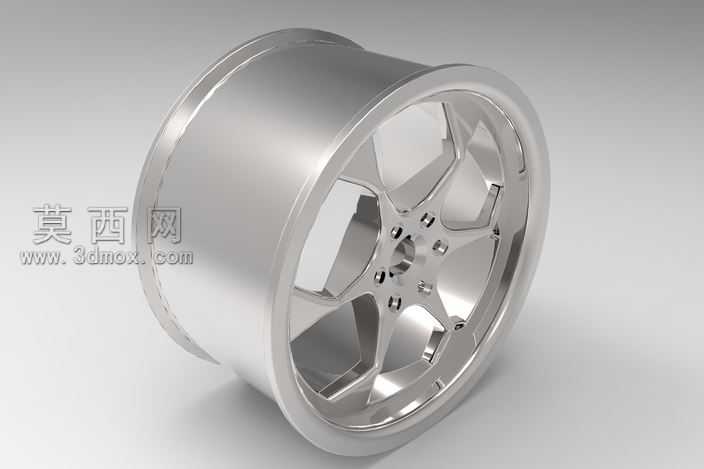

本作品为汽车铝合金轮辋的三维设计成果，建模阶段以乘用车改装轮辋的通用尺寸参数为基准，先通过草图绘制轮辋的外轮廓截面，确定轮缘、胎圈座、轮辐安装面的基础尺寸，再通过旋转特征生成轮辋的筒体基础结构，保证筒体的同轴度与壁厚均匀性，适配常规民用轿车轮胎的安装规格。轮辐部分采用五辐式镂空造型设计，每根轮辐做了变截面处理，从中心安装盘向轮辋外缘逐渐收窄，同时在辐条表面做了内凹的弧面过渡，既减少了非必要的材料堆积实现轻量化，也让整体造型更具运动视觉张力。中心安装区域精准预留了螺栓孔位与中心轴孔，孔位的分布圆直径、孔径参数均符合常规乘用车的轮毂安装标准，可直接适配对应车型的转向节安装结构，轮辐与筒体的衔接位置做了圆角过渡处理，避免应力集中问题，提升结构的抗冲击性能。材质设置阶段选用了哑光金属铝材质，调整材质的反射率、粗糙度参数，模拟锻造铝合金的细腻金属质感，渲染阶段采用三点布光方案，主光源从侧上方照射突出轮辋的曲面轮廓，辅光源补亮暗部细节避免阴影死黑，背景选用浅灰色渐变背景突出金属部件的质感，最终渲染效果清晰呈现了轮辋的结构细节与材质特征。设计过程中兼顾了造型美观性与结构实用性，镂空的辐条设计既降低了轮辋的整体重量，有助于降低车辆的簧下质量提升操控表现，也能为刹车系统提供更好的通风散热空间，减少连续制动时的热衰减问题，整体结构经过受力校验，辐条的厚度、衔接位置的圆角参数均能满足日常行驶的强度需求，可作为汽车改装配件设计、汽车零部件教学的参考模型使用。
