汽车通风式打孔刹车盘三维结构设计

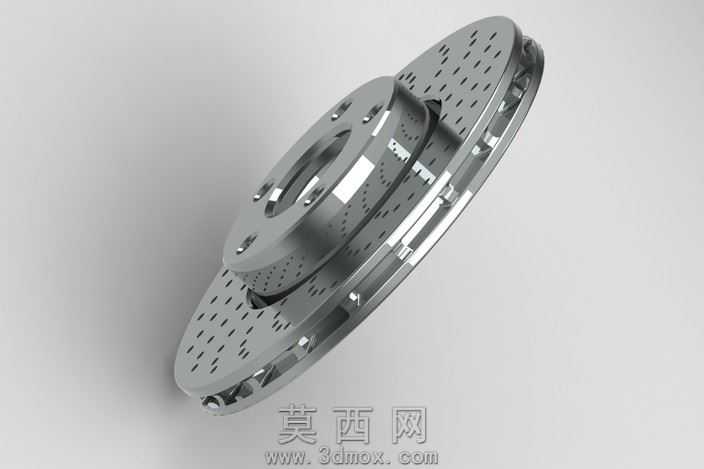

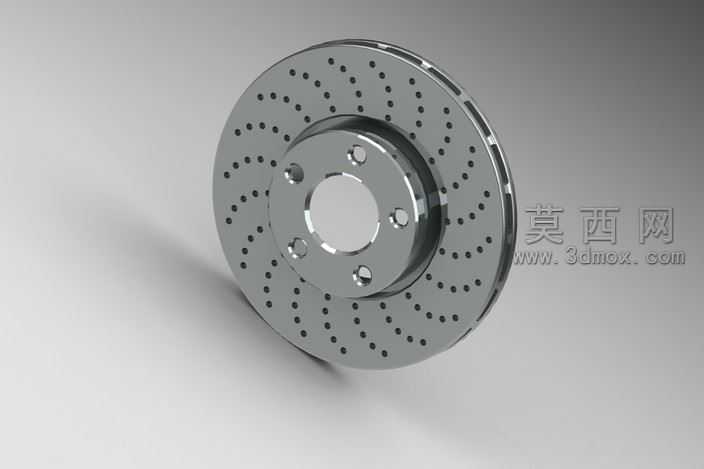

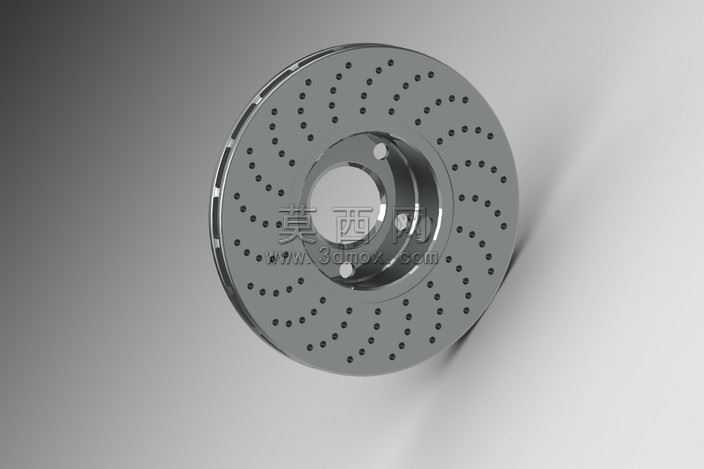

本作品为汽车制动系统核心部件通风式打孔刹车盘的三维设计成果，建模阶段严格参考量产车用刹车盘的工程参数，先通过草图绘制确定盘体的内外径基准尺寸、安装孔位的分度圆参数，再利用旋转特征生成盘体的基础毛坯形态，随后对双层盘体之间的通风导流结构做阵列切除，保证每一条通风道的截面弧度、走向完全一致，确保制动过程中气流可以快速带走摩擦产生的热量。盘面的散热孔采用圆周阵列方式排布，建模时逐一核对孔位的间距、孔径与深度，避免孔位过于密集降低盘体结构强度，同时保证打孔设计可以有效排出制动摩擦产生的粉尘，减少水滑效应提升雨天制动可靠性。安装法兰部位的螺栓孔、定位止口都按照行业通用配合公差做参数化建模，可直接适配对应车型的转向节安装接口。渲染阶段为盘体赋予了高碳合金铸铁的材质属性，调整金属粗糙度、反射参数还原真实刹车盘的金属质感，对通风道内部、打孔边缘的细节做了光影强化，清晰呈现双层通风结构的内部构造。设计过程中充分考虑刹车盘的实际工况，在盘体边缘做了微小的倒角处理，避免应力集中导致的盘体开裂，浮动连接结构的卡接点位也做了细节还原，完整呈现刹车盘与制动卡钳、轮毂的装配匹配逻辑，整个模型结构严谨，尺寸参数符合行业通用标准，可用于制动系统结构教学、产品设计参考、装配模拟演示等场景，清晰展现了车用通风刹车盘的完整结构特点与设计逻辑。
