电机车传动滚子链三维结构设计

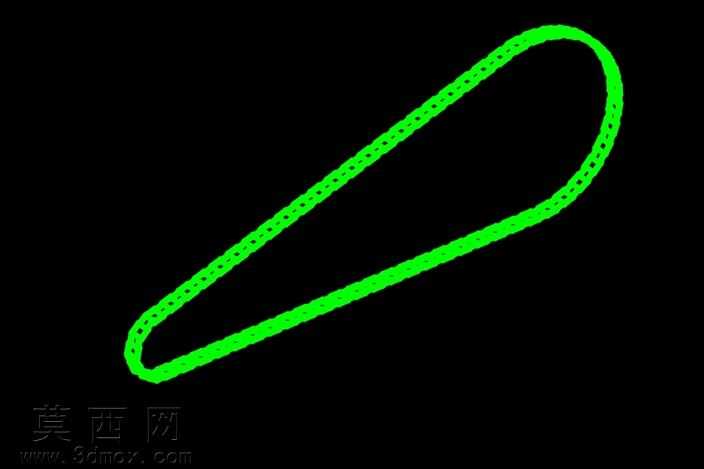

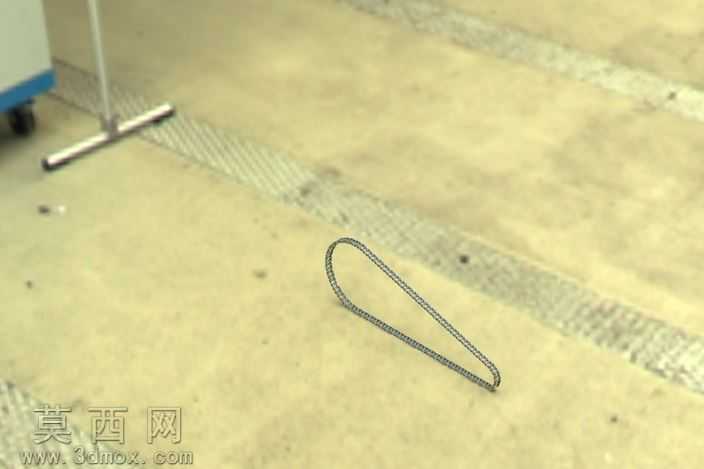

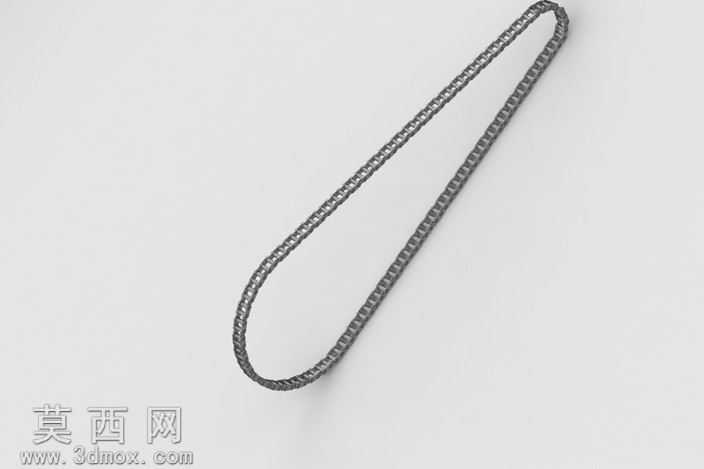

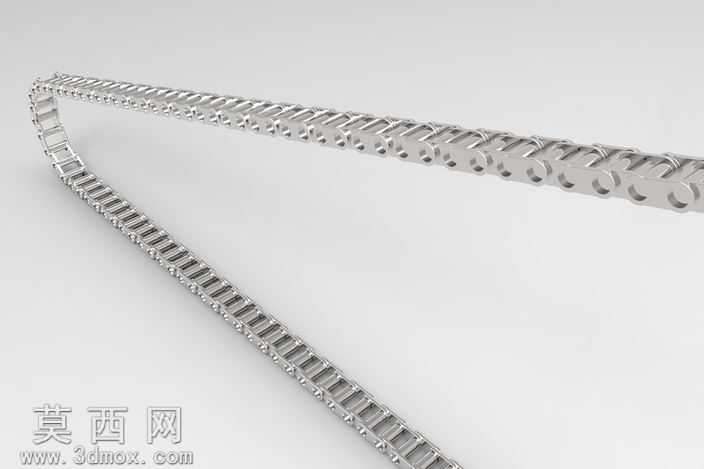

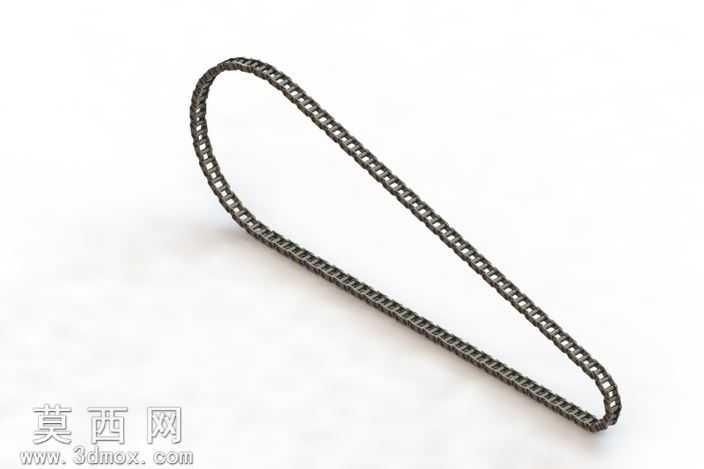

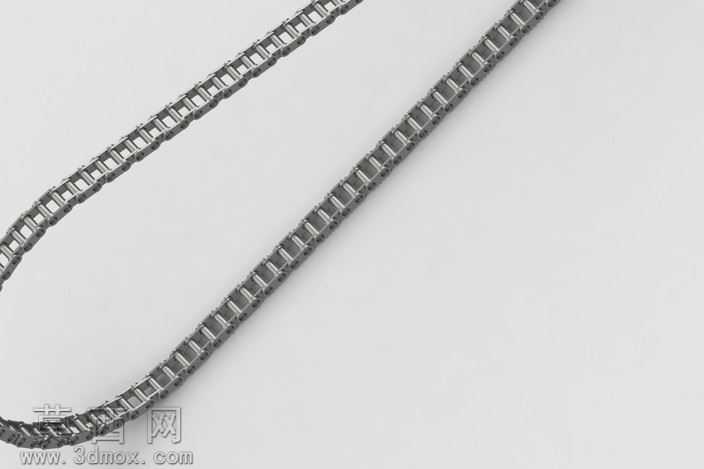

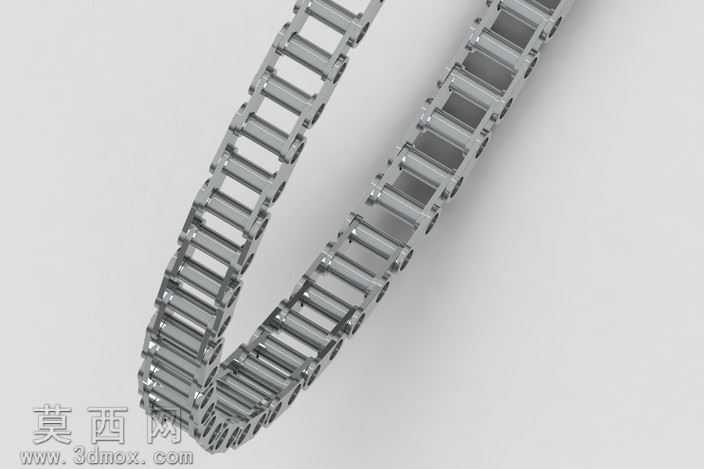

本作品为电机车配套使用的传动滚子链三维模型，建模过程严格遵循机械设计标准中短节距精密滚子链的尺寸规范，在SolidWorks环境下采用自底向上的装配建模思路完成整体构建。首先针对单个链节单元开展参数化建模：分别绘制外链板、内链板的轮廓草图，通过拉伸凸台生成板件实体，对板件的销轴孔、连接端面添加圆角与倒角特征，还原实际冲压加工后的边缘过渡效果；随后构建销轴、套筒、滚子三类回转类零件，利用旋转凸台特征生成基础实体后，对销轴的两端铆接部位、套筒的内外配合面、滚子的外圆接触面分别添加对应的尺寸公差与配合特征，保证各零件间的装配间隙符合传动工况要求。完成单节零件建模后，先完成内链节与外链节的子装配：将套筒与内链板采用过盈配合约束，滚子套装在套筒外侧保留转动自由度，销轴穿过外链板与套筒内孔实现内外链节的铰接，通过线性阵列与配合角度调整，逐节拼接形成闭环链条结构，每一处铰接位置都保留了真实的转动自由度，可直接导入运动仿真模块开展链传动的动态模拟。材质设置上，针对不同零件的实际用材匹配对应材质属性：链板采用调质合金钢材质，添加哑光金属质感的表面纹理，还原热处理后的表面色泽；销轴、套筒采用表面渗碳硬化的合金结构钢材质，表面添加轻微的磨削纹理提升真实感；滚子采用耐磨轴承钢材质，外圆面设置更高的反光度模拟光滑耐磨的工作面。模型整体结构完整还原了滚子链的传动逻辑，内外链板的交错排布、滚子与套筒的转动间隙、销轴的铰接结构都与实物完全一致，可用于电机车传动系统的装配干涉检查、运动工况仿真、传动载荷分析等场景，也可作为机械设计教学中链传动结构的演示模型，帮助学习者直观理解滚子链的组成结构与传动原理，建模过程中对每一处配合间隙的精准控制，也保证了模型导入其他三维软件后不会出现装配错位、特征丢失的问题。
